带安装底座的立式轴套支撑构件

　　这类带安装底座的立式轴套支撑构件，在轻工输送线、小型自动化专机的从动辊组支撑场景中十分常见，多数时候用来承托光轴类回转零件，限制轴系的径向窜动，同时为轴端提供稳定的安装基准，避免回转部件运行过程中出现偏摆、震颤的问题。从实际使用场景来看，这类支撑件常布置在设备框架的型材安装面或者钣金机台的预留安装位上，不需要额外做复杂的焊接适配，直接通过紧固件穿过底座的安装孔就能完成固定，拆装维护的效率比焊接式支撑高很多，尤其适合需要频繁调整辊轴间距的输送工位，或是需要定期拆解维护轴套润滑结构的小型传动单元。

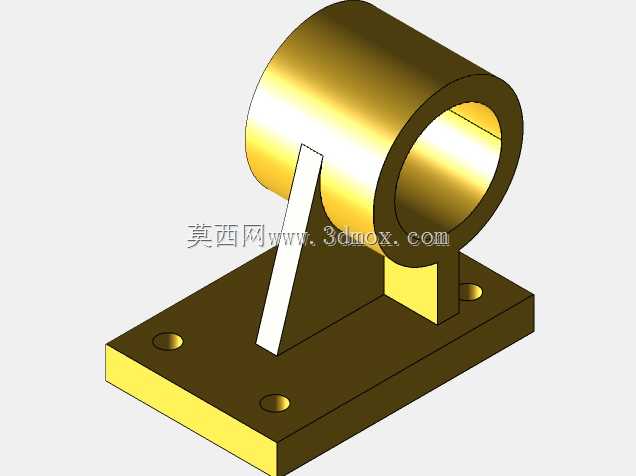

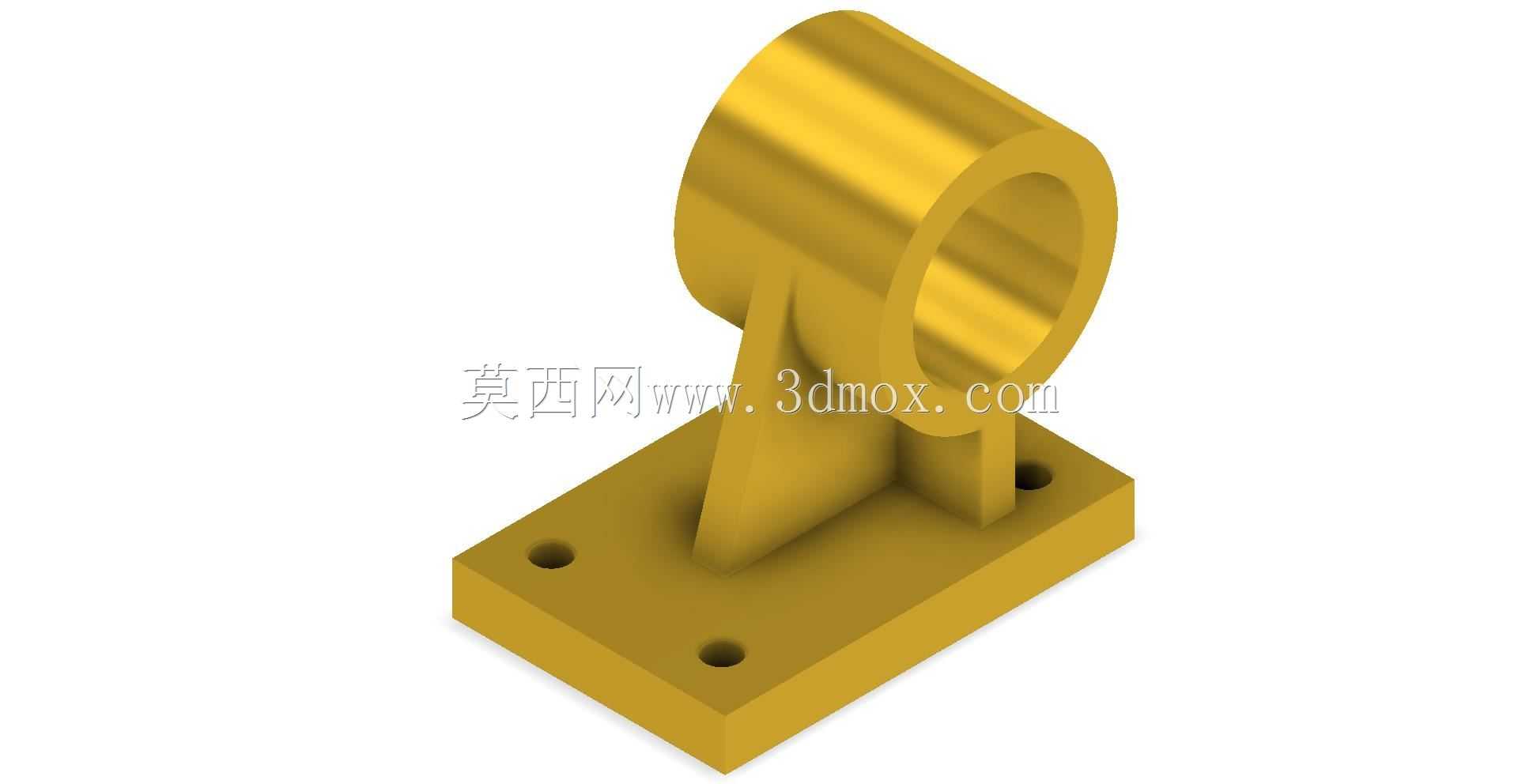

　　从结构设计的逻辑来看，上部的空心筒状结构是核心的轴套安装位，内孔的加工精度直接决定了配套光轴的回转顺畅度，设计时通常会根据配套轴的直径预留轴套的压装余量，筒壁的厚度需要结合支撑的径向载荷做核算，要是应用在有一定冲击载荷的工位，筒壁和底座连接的位置会做加强筋过渡，就像这个构件上的三角加强结构，能有效分散筒身承受的径向力，避免连接位置出现应力集中导致的断裂问题。下部的方形底座是整个构件的安装基准，底座上的三个安装孔呈三角形分布，相比对称的两孔安装，三角形的孔位布局能更好地抵抗轴系回转带来的扭转力矩，安装时不需要额外打定位销就能获得不错的防转效果，当然如果是用在振动较大的工位，还是可以在底座边缘预留定位销孔做二次固定。

　　设计这类构件的时候，首先要明确的是安装边界尺寸：底座的长宽尺寸需要匹配安装面的可用空间，不能超出型材或者机台的安装面范围，底座的厚度要兼顾安装孔的螺纹深度需求和整体的刚性，太薄的底座在锁紧安装螺丝的时候容易出现变形，导致上部轴套的内孔轴线出现偏斜，直接影响配套轴的回转精度。上部轴套的中心高度是核心的安装尺寸，这个尺寸直接决定了配套轴系的安装高度，设计时需要和对接的传动部件中心高匹配，误差通常要控制在0.1mm以内，不然会出现传动带跑偏、齿轮啮合错位的问题。轴套内孔的长度也需要结合配套轴的支撑长度来定，太短的话轴的支撑跨距不足，运行时容易晃，太长的话会增加不必要的加工成本，还会和轴上的其他零件出现干涉。

　　实际选型建模的时候，还要考虑安装孔的沉头设计，要是用内六角圆柱头螺丝固定，底座的安装孔位置需要预留对应的沉头空间，保证螺丝锁紧后头部不会突出底座底面，避免安装时底座和安装面之间出现间隙，影响支撑的垂直度。加强筋的尺寸也不是越厚越好，筋的厚度通常取底座厚度的0.7到0.8倍，太厚的筋在铸造或者3D打印的时候容易出现缩孔、应力变形的问题，反而会降低结构的整体强度。另外轴套的端部通常会做小小的倒角，一方面是压装轴套的时候方便导向，另一方面也能去除加工毛刺，避免安装的时候刮伤轴的表面。

　　这类支撑构件在实际应用中，多数会采用铸铁或者铸铝材质做毛坯，再经过机加工保证关键尺寸的精度，载荷小的工位也可以用铝合金直接铣削加工，或者用工程塑料3D打印做快速验证。不同材质的选型对应的壁厚设计也有区别，铸铝材质的壁厚可以比铸铁稍薄一点，工程塑料材质的话则需要适当增加壁厚和加强筋的尺寸，弥补材料本身刚性的不足。安装的时候要注意先把底座贴合在安装面上，再对角锁紧安装螺丝，不要一次性把单个螺丝锁死，避免底座受力不均导致轴套内孔倾斜，锁紧后可以用百分表打一下轴套内孔的轴线垂直度，确认误差在允许范围内再安装配套的轴类零件。日常维护的时候，只需要定期通过轴套上预留的油孔加注润滑脂，就能减少轴和轴套之间的磨损，延长整个支撑构件的使用寿命，不需要整体拆解更换，维护成本相对较低。
