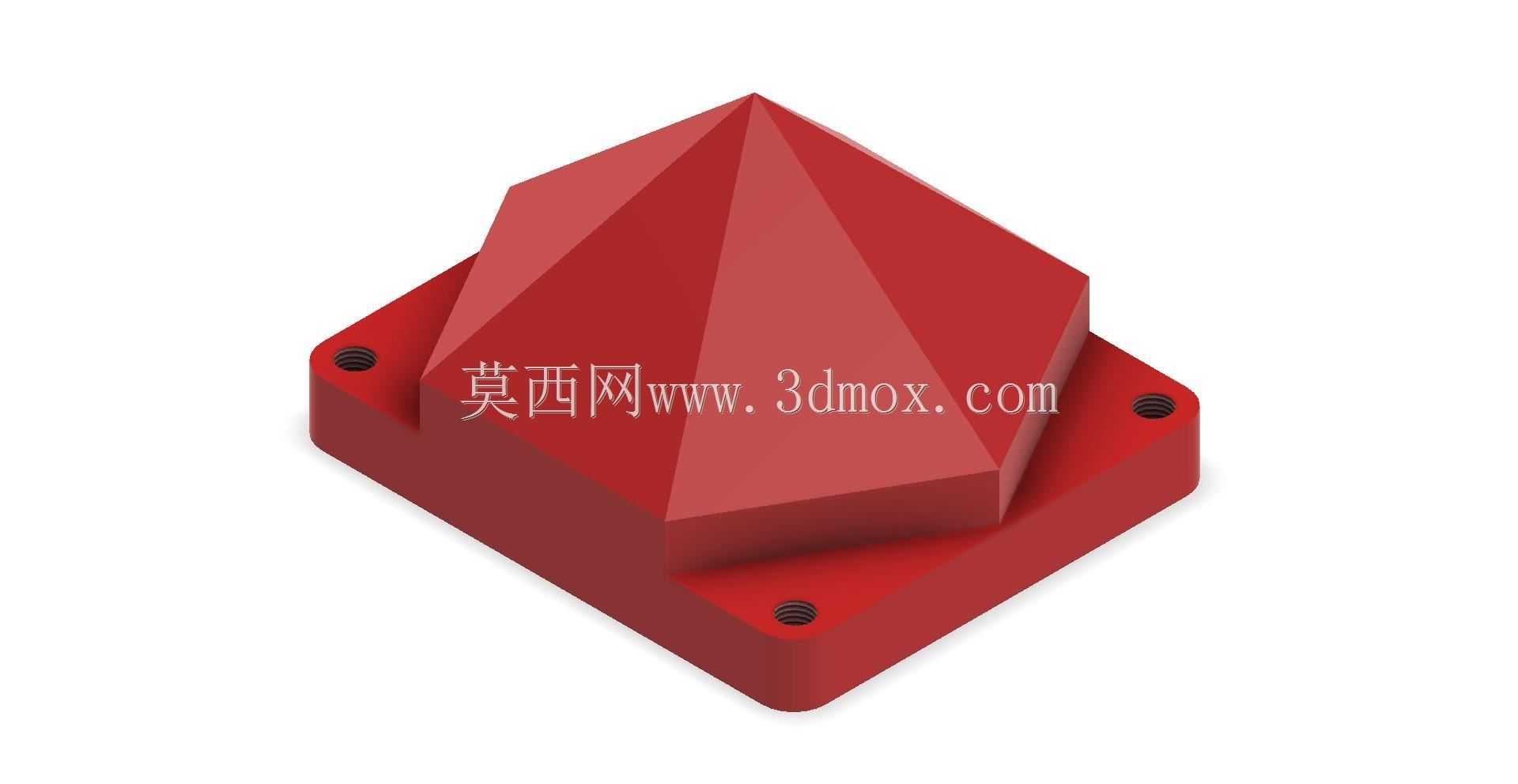

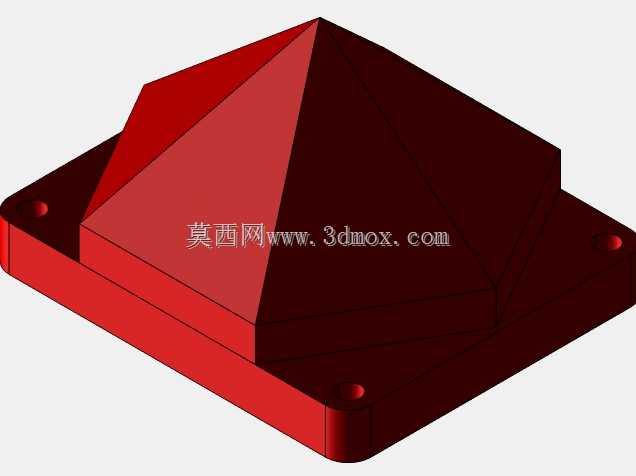

带安装底座棱面凸台定位结构件

　　在非标自动化生产线的工位定位、小型检测设备的载具固定、教学演示教具的结构展示场景中，这类带方形安装底座的棱面凸台结构件有着非常广泛的适配空间。从结构设计逻辑来看，底部方形安装法兰做了圆角过渡处理，四个角位预留的内螺纹沉孔，是整个构件与安装基面实现刚性连接的核心点位，安装时可通过内六角圆柱头螺钉直接锁紧，沉孔设计能够保证螺钉头部完全埋入法兰平面以下，不会出现突出螺头干涉上部结构动作或者外接部件安装的问题，法兰边的厚度经过受力校核，在常规工位0.5MPa以内的侧向冲击载荷下，不会出现法兰根部断裂或者安装面翘曲的形变问题。上部的多棱面凸台采用对称式棱面切割设计，并非单纯的外观造型处理，每一个斜切面都可以作为定位基准面，

　　适配不同角度的传感器安装、小型工件的侧向抵靠定位，相较于常规的圆柱凸台或者方形凸台，多棱面的设计能够提供更多角度的安装贴合面，不需要额外加装角度调整垫块就可以实现不同倾斜角度的部件固定，在紧凑的工位空间内能够大幅减少附属配件的使用数量，压缩整体机构的占用空间。从安装边界尺寸来看，方形底座的边长控制在常规小型载具的通用安装尺寸区间内，能够直接适配市面上多数标准铝型材工作台的安装孔位间距，不需要对现有工作台面进行二次打孔改造，上部棱面凸台的最高点与底座安装面的垂直高度经过优化，既保证了足够的支撑高度避开底座周边的走线槽、密封胶条等附属结构，又不会因为凸台过高导致整体重心上移，在设备运行产生振动时出现构件晃动的问题。

　　棱面与底座的衔接位置做了小圆弧过渡处理，避免应力集中导致的结构开裂，在长期承受交变载荷的使用场景下，能够有效延长构件的疲劳寿命。实际选型应用时，需要注意安装基面的平面度误差控制在0.1mm以内，四个安装螺钉的锁紧扭矩保持一致，避免因为锁紧力不均导致底座出现微小形变，进而影响上部棱面定位基准的角度精度。如果是用于检测工位的定位使用，棱面的表面粗糙度可以根据检测精度要求做相应提升，常规装配场景下普通机加工表面即可满足使用需求，不需要额外做表面抛光处理，能够有效控制加工成本。这类结构件在设计建模时，优先采用对称建模思路，先完成单象限的棱面切割特征，再通过镜像阵列完成整体结构，能够保证各个棱面的角度一致性，避免建模误差导致后续加工出现基准偏差，安装孔的位置尺寸需要严格与适配的安装基面孔位做公差匹配，孔位公差控制在±0.05mm区间内，既能够保证安装时的顺利对位，又不会因为孔位间隙过大导致安装后出现位置偏移。
