立式承压渣液过滤分离罐体结构

项目分类:过滤器 发布时间:2022-01-13 ID:495846
  • 立式承压渣液过滤分离罐体结构
  • 立式承压渣液过滤分离罐体结构
  • 立式承压渣液过滤分离罐体结构
  • 立式承压渣液过滤分离罐体结构
  • 立式承压渣液过滤分离罐体结构
  • 立式承压渣液过滤分离罐体结构

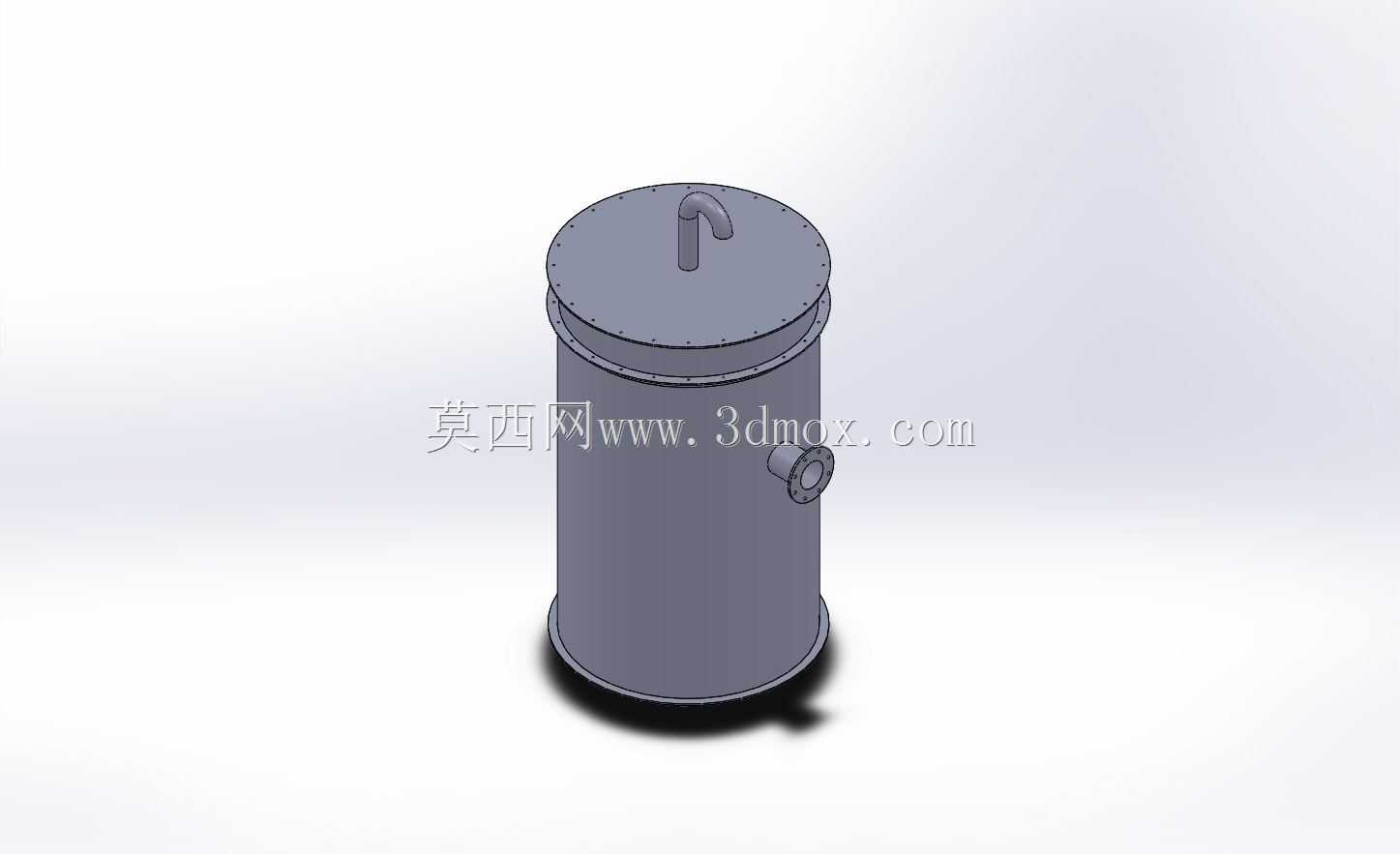

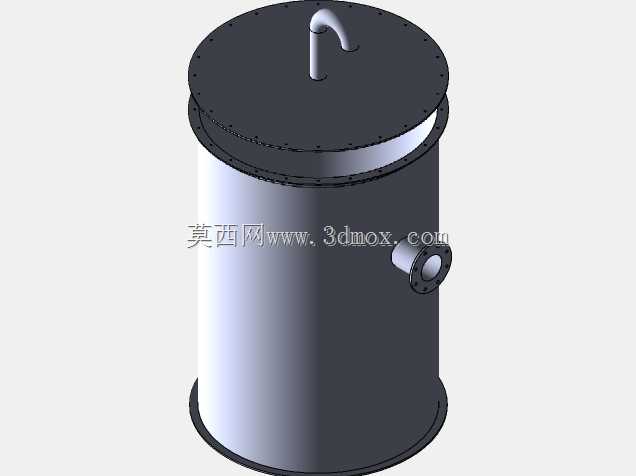

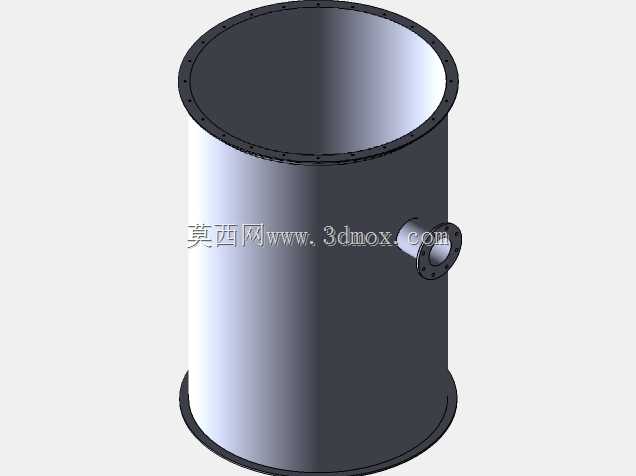

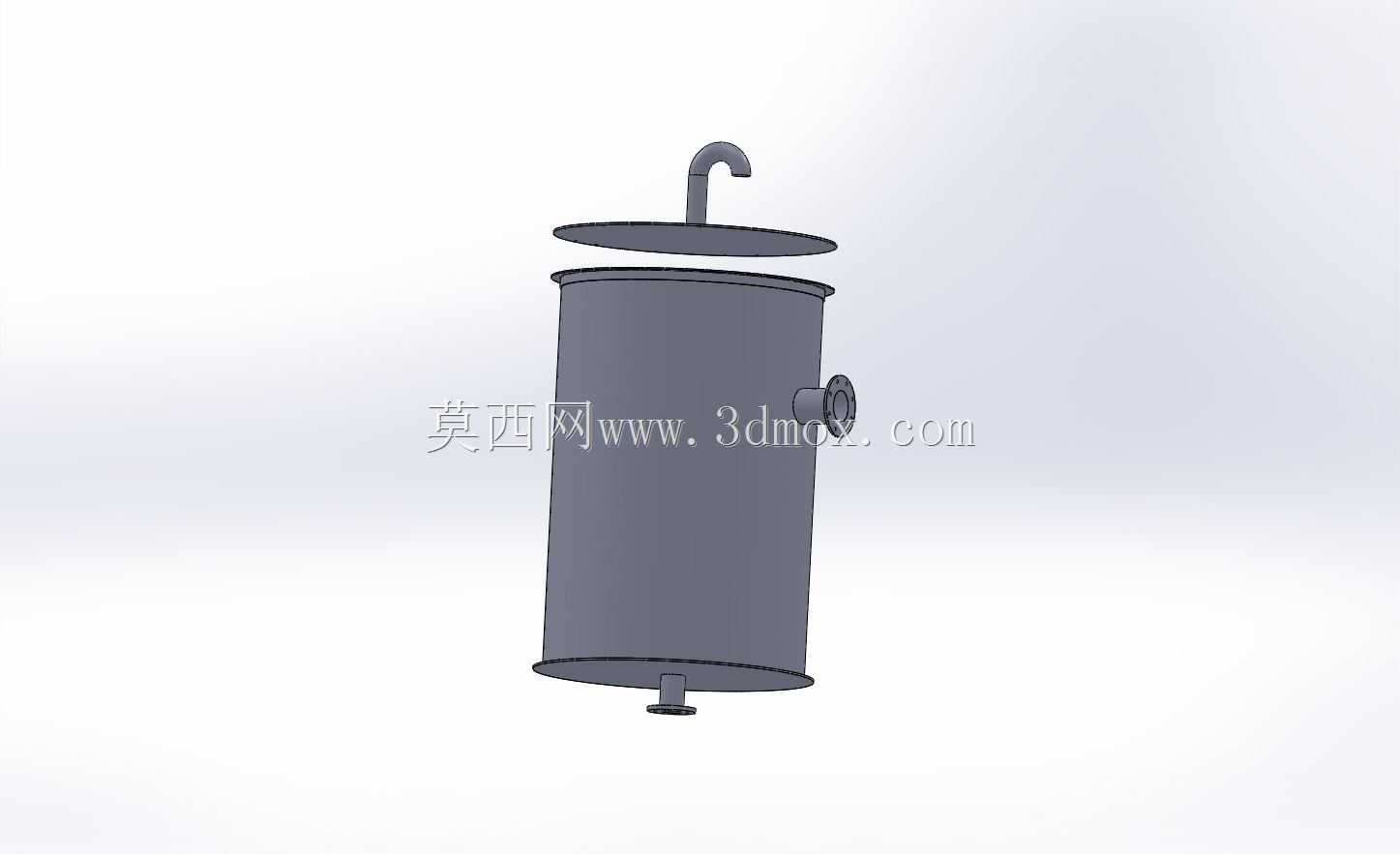

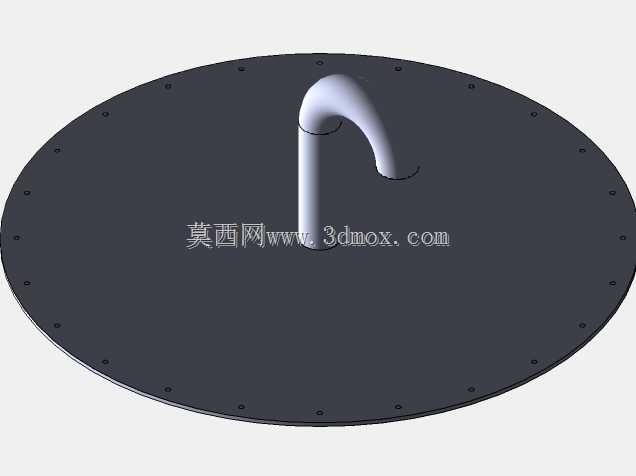

  该立式罐体结构主要应用于工业生产流程中的渣液分离环节,常见于化工制程的粗滤工段、金属加工切削液循环系统、食品加工原料渣汁预分离、污水处理前端除渣等场景,承担拦截流体中固态颗粒杂质、实现固液两相初步分离的核心作用,是流体净化、物料回收流程中不可或缺的前端处理单元。从结构功能来看,设备整体采用立式圆柱形承压筒体设计,顶部设置快开式平盖结构,盖体与筒体采用法兰螺栓紧固连接,可实现快速开盖,方便运维人员定期清理筒体内拦截的固态渣体、更换内部过滤组件;盖体中心位置设置弯管式排气接口,用于设备运行初期排出筒体内积存空气,避免气阻影响流体通流效率,同时可作为超压泄放的辅助接口,保障承压运行安全。筒体侧部偏下位置设置侧向流体出口接口,

  采用标准法兰连接形式,可直接对接下游工艺管线,经过滤后的洁净流体从该接口排出进入下一工序;筒体底部采用弧形封底结构,可减少固态渣体在筒底的积存死角,降低排渣残留量。设计过程中,首先根据处理流量、渣体含量确定筒体通径与有效容积,筒体的长径比控制在3:1左右,既保证流体在筒内有足够的停留沉降时间,让大颗粒渣体依靠重力自然沉降至筒底,又不会因筒体过高导致安装空间受限、运维操作难度提升。筒体壁厚根据设计承压等级计算选取,兼顾结构强度与材料成本,法兰连接位置的螺栓孔采用均布设计,保证密封面受力均匀,避免运行过程中出现渗漏问题。安装边界方面,设备采用落地式安装,底部封底可直接放置于设备基础平台上,也可根据现场需求配套支腿结构抬高安装高度,

  方便底部设置排渣接口;设备整体安装时需保证筒体垂直度偏差不超过千分之一,避免内部过滤组件偏斜影响过滤效果,侧向出口的管线对接需采用软连接过渡,减少管线振动对罐体密封面的影响。实际运行过程中,待处理的含渣流体从预设的入口进入筒体内部,流道突然扩大导致流体流速降低,密度较大的固态渣粒在重力作用下沉降至筒底,流体向上经过内部过滤组件时,剩余细小颗粒被过滤介质拦截,洁净流体最终从侧部出口流出;当运行压差达到设定阈值时,停机打开顶盖清理积存渣体、更换过滤元件即可恢复设备性能,整体结构简单可靠,运维操作便捷,对不同类型的含渣流体适配性较强,可通过更换不同精度的内部过滤元件,适配从粗滤到精滤的不同工况需求。在建模过程中,对法兰密封面、螺栓连接位、接口倒角等细节均做了还原,可直接用于工程选型参考、管线排布模拟、安装施工交底等场景,结构尺寸符合常规承压容器的设计规范,各接口的位置、尺寸可根据实际工艺需求做参数化调整,适配不同处理量、不同安装空间的现场工况。
