柜式多级空气净化过滤装置结构设计

　　这款柜式空气过滤装置主要面向工业车间局部送风净化、小型设备配套进气过滤、实验室洁净区域循环风净化等场景，在焊烟工位旁、精密加工设备进气端、小型恒温实验舱回风段都能适配安装，区别于管道式过滤器需要对接风管的安装限制，这款设备可独立落地放置，也可通过侧边螺栓孔挂靠在墙面或设备侧壁，适配不同场地的安装空间需求。

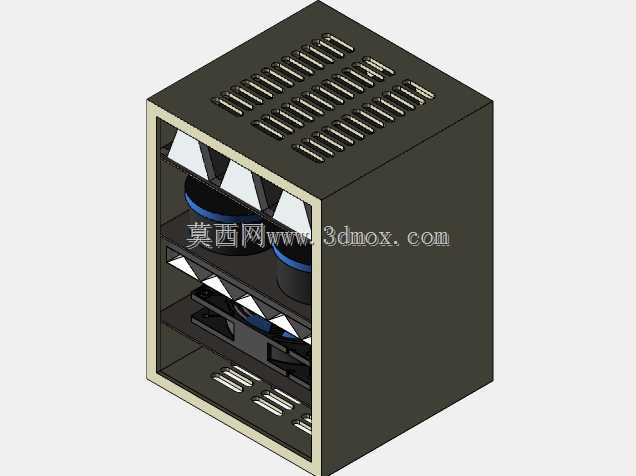

　　从结构设计逻辑来看，整机采用立式柜式框架，外壳采用薄钢板折弯拼焊成型，正面设置透明观察窗，可直接观察内部滤材的积尘状态，无需拆机就能判断滤材是否需要更换，日常运维的便利性大幅提升。设备顶部开设格栅式进风口，进风格栅采用斜向百叶结构，可避免大尺寸杂物直接落入设备内部，同时降低进风段的气流阻力；底部同样开设格栅式出风口，气流从顶部进入后，经过三级过滤段再从底部送出，整体流道采用竖直下行设计，可借助气流自重减少大颗粒粉尘在滤材表面的附着量，延长初级滤材的使用寿命。

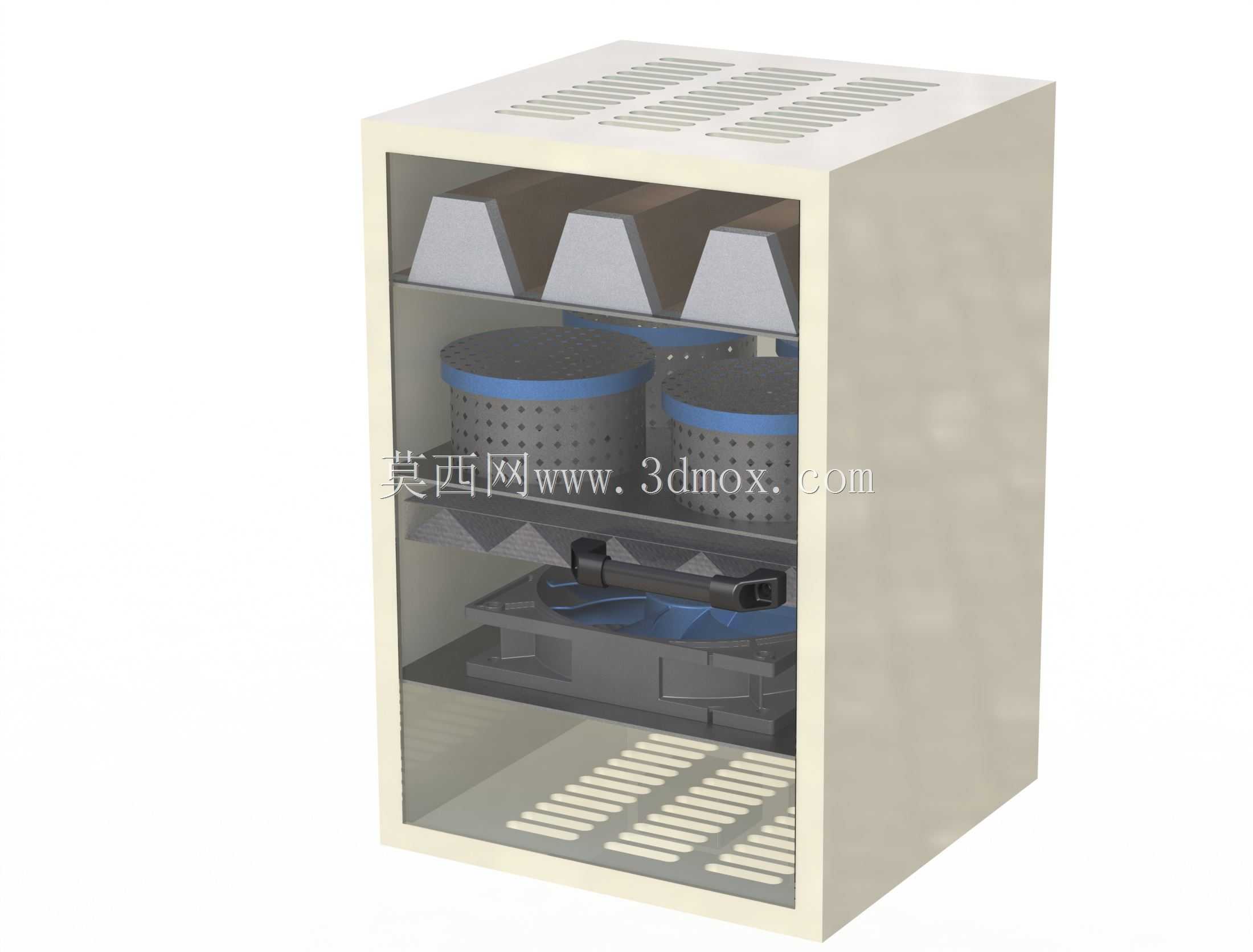

　　内部过滤层级从上到下依次排布，最上层为初效过滤段，采用楔形三角结构的初效滤网，三个楔形滤网并排布置，相比平铺式滤网，楔形结构的有效过滤面积提升了40%以上，可拦截5μm以上的大颗粒粉尘、纤维碎屑等杂质，初效滤网采用抽拉式安装结构，从设备正面抽出即可更换，无需拆解内部其他构件。中间层为中效过滤段，设置两个圆柱形滤筒，滤筒侧壁布满均匀冲孔，内部填充复合过滤材料，可拦截1-5μm的中等粒径颗粒，两个滤筒对称布置在腔体中部，气流经过初效段后均匀分散到两个滤筒表面，避免单滤筒局部风速过高导致的滤材过早穿透。滤筒下方设置导流均风板，板上开设不同孔径的导流孔，靠近风机侧的孔径更小，远离风机侧的孔径更大，可让经过中效过滤的气流均匀进入下部的风机段，避免风机入口处气流紊乱产生额外的风噪与能耗。最下层为风机安装段，采用前倾式离心风机，风机固定在设备底部的减震安装座上，安装座与柜体底板之间设置橡胶减震垫，可降低风机运行时的振动传递，减少设备运行的整体噪音。

　　安装边界方面，设备整体为长方体结构，落地安装时需预留顶部至少200mm的进风空间，正面预留至少400mm的操作空间用于更换滤材，背部靠墙安装时需预留50mm的散热间隙，避免风机电机散热不良。设备侧边预留的安装挂孔孔距按照通用壁挂支架的标准尺寸设计，可直接适配市面上常规的重型设备壁挂支架，无需额外定制转接件。设备的进出风端也预留了法兰接口，若需要对接通风管道，可拆除顶部与底部的格栅，直接通过法兰对接风管，转换为管道式过滤器使用，适配不同的系统配置需求。

　　在细节设计上，设备的柜门采用内嵌式密封条，关闭后可实现腔体的密封，避免未经过滤的空气从柜门缝隙泄漏，密封条采用耐老化的橡胶材质，长期使用不会出现硬化脱落的问题。内部所有滤材的安装位都设置了定位挡边，滤材安装到位后可自动密封，避免气流从滤材与框架的缝隙旁通，保证所有经过设备的空气都能通过滤材过滤。设备内部的走线全部隐藏在框架的走线槽内，避免气流长期吹拂线缆导致线缆老化，也减少了线缆对气流的阻挡。观察窗采用钢化玻璃材质，抗冲击性强，即使车间内有飞溅的杂物也不会击碎观察窗，使用安全性更高。

　　实际使用过程中，这款设备的额定处理风量可覆盖200-300立方米每小时的区间，可根据实际需求更换不同过滤等级的滤材，若需要更高等级的净化效果，可将中效滤筒更换为高效过滤滤芯，实现对0.3μm以上颗粒的高效拦截，适配更高洁净度要求的使用场景。设备底部预留了风机接线端口，接线端口采用防水接线盒，可适配车间内多尘、潮湿的使用环境，避免接线处积尘短路。
