带电机控制箱的管道式射流风机结构

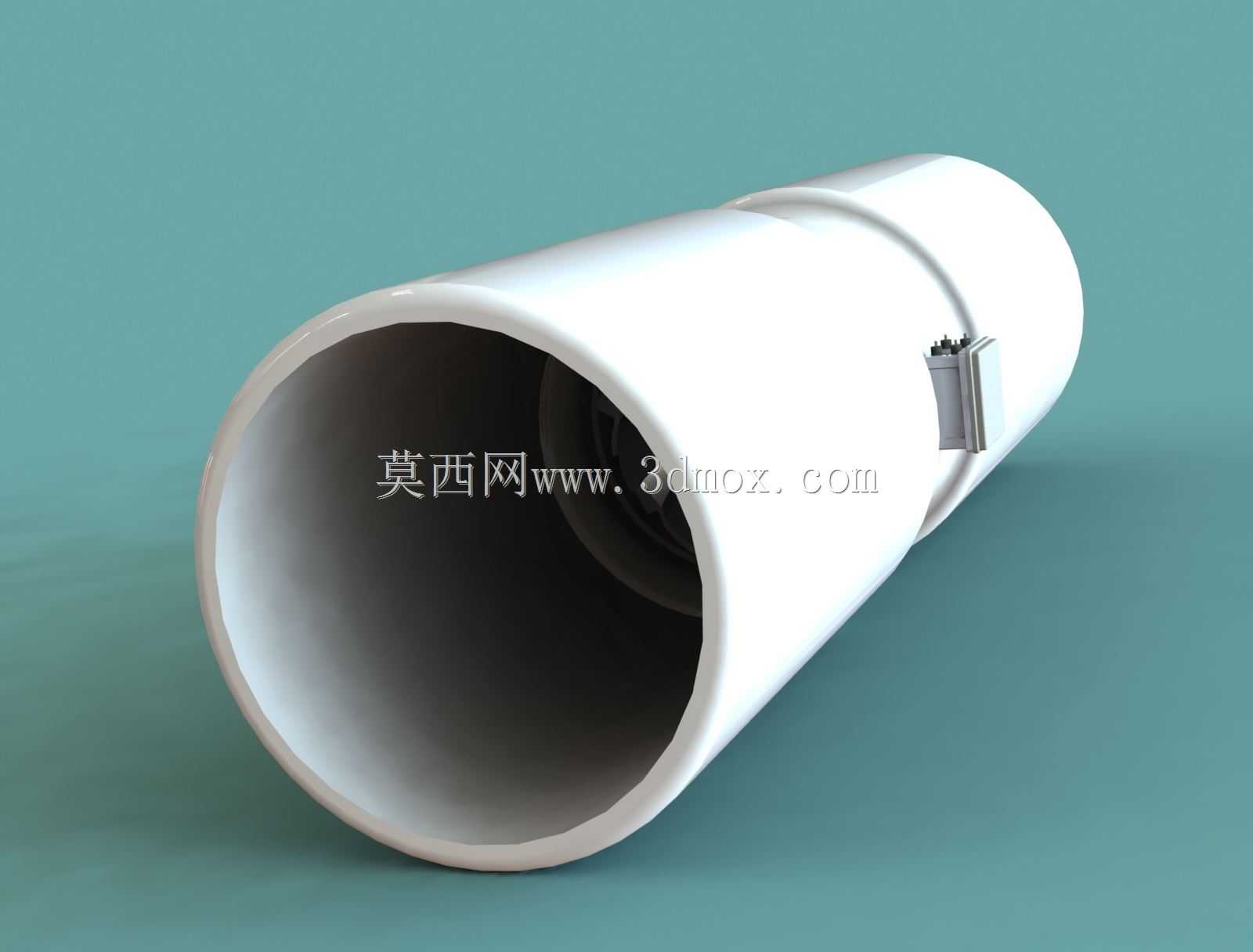

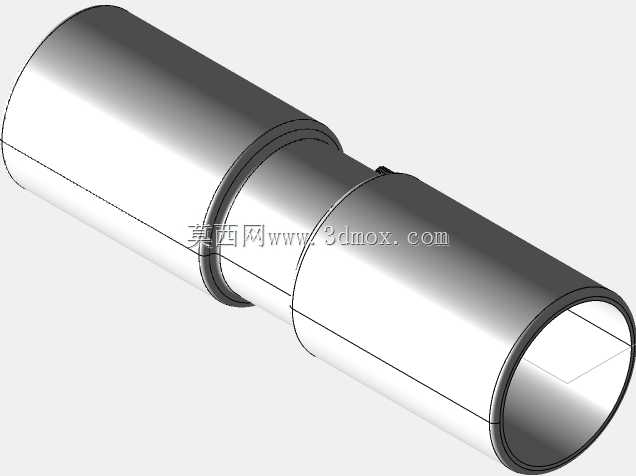

　　这款射流风机的三维结构完整还原了带电机与控制箱的喷气式轴流通风设备的实体形态，在地下车库、隧道、狭长工业厂房这类空间受限、无法布置大型通风管网的场景中应用十分广泛。不同于常规管道风机需要对接复杂风管系统的设计，该类射流风机依靠自身喷口射出的高速气流，诱导周边空气沿预设方向流动，无需额外布设大量通风管道即可实现狭长空间内的空气循环、废气排出与新风补入，尤其适合净高有限、管线排布密集的地下空间通风改造项目。从结构设计来看，整机采用直筒式圆柱壳体作为主体承载结构，壳体两端做了圆弧过渡的卷边处理，既可以降低气流进出时的沿程阻力，也能避免安装过程中尖锐边角划伤施工人员，壳体外侧预留的安装支座结构，

　　可直接通过膨胀螺栓或吊装支架固定在建筑顶板或侧墙，安装时不需要额外定制复杂的转接构件，适配常规的吊装施工工艺。内置的电机采用同轴直连的方式与叶轮组装配，省去了皮带传动、齿轮传动这类中间传动结构带来的功率损耗，同时也减少了后期运维过程中传动部件的维护更换工作量，电机旁侧外置的控制箱采用卡扣式快装结构固定在壳体外壁，接线端子预留了足够的操作空间，现场接线调试时不需要拆解风机主体外壳，可大幅缩短现场施工的调试周期。在设计思路上，这款模型的结构排布充分考虑了狭小空间的安装边界约束，整机的径向尺寸控制在常规通风设备的安装预留尺寸范围内，轴向长度也做了优化，避免在隧道拱顶、车库梁下这类安装净空紧张的位置出现设备与其他管线、结构梁碰撞的问题。

　　叶轮部分采用了扭曲翼型叶片的结构设计，叶片与轮毂的连接位置做了圆弧过渡处理，可降低叶轮高速旋转时的气流紊流噪声，同时提升气流的喷射距离，保证射流的有效诱导范围能够覆盖设计要求的通风区间。壳体内部的气流流道做了等径直段设计，从叶轮段到出口段没有突然的截面变化，减少了局部阻力损失，让电机输出的功率能够更多转化为气流的动能。在实际选型应用中，这类射流风机的安装间距通常根据设备的射流有效长度确定，模型中还原的壳体吊装点位置，正好对应设备的重心位置，吊装后可保证整机保持水平状态，避免长期运行后因倾斜导致的叶轮动平衡偏移、轴承偏磨等问题。控制箱的外置设计也兼顾了运维便利性，日常巡检时不需要登高拆解风机主体，即可直接在控制箱位置查看设备运行状态、

　　进行启停操作，在潮湿、多粉尘的地下应用场景中，控制箱与壳体的连接位置做了密封结构设计，可避免水汽、粉尘进入控制箱内部影响电气元件寿命。不同于大型主通风设备需要设置独立的风机房，这款射流风机可直接吊装在应用空间的顶部，不占用地面的使用面积，对于商业建筑地下车库、城市公路隧道、长大地铁区间这类对空间利用率要求较高的场景，这种结构形式的通风设备能够在满足通风换气要求的前提下，最大化压缩设备占用的建筑空间，降低土建环节的成本投入。建模过程中对设备的各个装配细节都做了还原，包括壳体的拼接焊缝位置、控制箱的接线口结构、电机的散热筋结构、吊装支座的螺栓孔位都有准确体现，结构设计人员在做项目管线综合排布时，可以直接参考该模型的尺寸边界进行碰撞检查，提前规避安装阶段可能出现的管线冲突问题，也可基于该模型进行安装支架的配套设计，减少现场施工的二次改造成本。
