标准环形传动起重用金属链条结构

　　在工业生产场景里，这类闭合环形金属链条的适用覆盖范围极广，从车间内轻型物料的起重悬挂，到输送设备上的工件拖拽传动，再到户外设备的安全防护牵拉，甚至部分工装夹具的锁紧限位，都能见到同结构链条的实际应用。和带传动、齿轮传动相比，链条的传动不存在打滑问题，能在多粉尘、有少量油污的恶劣工况下保持稳定的拉力传递，对安装同轴度的容忍度也更高，不需要像同步带那样频繁调整张紧力，日常维护仅需定期检查链环磨损量、补涂防锈油脂即可，运维成本远低于同载荷等级的其他传动牵拉构件。

　　从结构设计逻辑来看，这款链条采用等规格椭圆链环依次互锁扣合的结构，单个链环采用圆钢弯制后对接焊合的工艺成型，每个链环的受力方向都能在受拉时自动顺向调整，不会出现局部应力集中导致的突然断裂。设计时首先要确定单环的内长、内宽尺寸，这两个参数直接决定了链条的最小弯曲半径——如果链环内宽过小，相邻链环的转动角度会受限，绕过链轮或者转向滑轮时会出现卡滞，加速链环接触面的磨损；如果内宽过大，链条整体的柔性会过高，传动时容易出现横向摆振，高速运行工况下还会产生明显的跳动和异响。链环所用圆钢的直径直接决定了单根链条的额定破断载荷，设计时需要根据应用场景的安全系数要求倒推圆钢直径，比如起重场景要求安全系数不低于4倍额定载荷，牵拉防护场景可以适当降低到2.5倍，但所有对接焊缝必须做全焊透处理，焊后要打磨掉焊瘤，避免应力集中在焊缝位置成为断裂隐患。

　　实际选型使用时，要注意链条的安装边界限制：首先是配套链轮的齿距必须和链环节距完全匹配，齿槽的深度要能容纳半个链环的厚度，保证啮合时链环能顺利卡入齿槽，不会出现跳齿现象；如果是用于起重悬挂场景，链条两端的连接吊环必须和端部链环尺寸适配，连接后不能出现卡滞，悬挂时要保证两根平行链条的长度差控制在千分之五以内，避免起吊时出现偏载，导致单侧链条过载。如果是用于传动场景，要合理设置张紧轮的位置，张紧轮应该布置在链条的松边，张紧力调整到链条松边的下垂量为两链轮中心距的百分之一到百分之二即可，过紧会大幅增加链环和链轮齿面的磨损，过松则容易出现脱链问题。

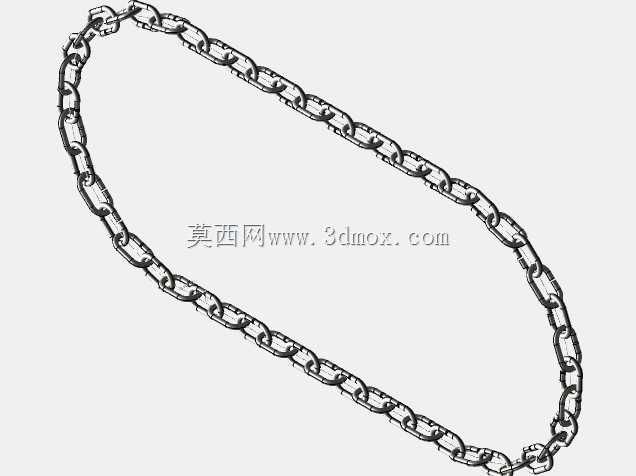

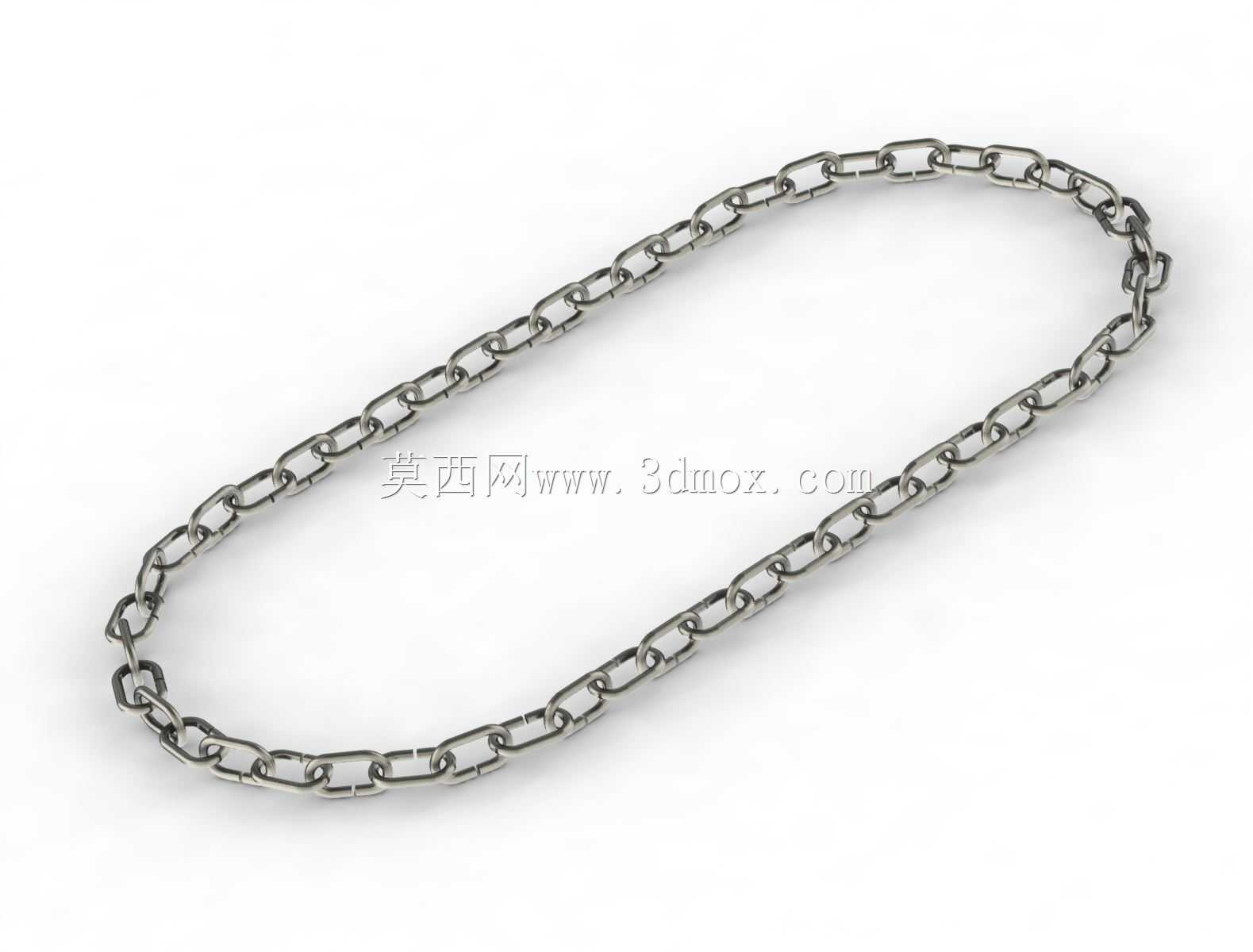

　　从建模细节来看，这款链条的三维结构完全还原了实际链环的成型特征，每个链环的对接焊缝位置做了细微的凸起处理，链环相互接触的摩擦面保留了实际加工后的微观粗糙度特征，装配时相邻链环的转动副间隙控制在合理范围，既可以模拟实际链条的柔性弯曲效果，也能直接导入仿真软件做拉力变形、磨损量的模拟计算。在做整机设备装配时，可以直接根据安装空间调整链条的总长度，截取对应数量的链环即可，不需要重新绘制单个链环的结构，能大幅缩短结构设计阶段的建模周期。另外要注意，这类链条不能用于超过额定载荷的冲击负载场景，瞬间的冲击拉力会导致链环焊缝位置出现隐性裂纹，长期使用后会出现突然断裂的安全隐患，日常巡检时要重点检查每个链环的焊缝位置、以及链环和相邻环接触的磨损面，当磨损量超过原圆钢直径的百分之十时，必须整根更换，不能单独替换损坏的链环，避免新旧链环的强度差导致受力不均。
