涡卷式平面扭簧弹性储能构件

　　日常做非标设备结构设计时，这类平面涡卷结构的扭簧是很容易被忽略但又直接影响机构复位可靠性的零件，很多小型收卷机构、恒力输出装置、手动复位组件里都能见到它的身影，和常见的圆柱螺旋扭转弹簧不同，它的储能行程更长，输出力矩的线性度在有效工作区间内表现更稳定，不需要额外设计复杂的导向结构就能在狭小的环形安装空间内完成布置。

　　从实际应用场景来看，这类扭簧常出现在卷尺收卷结构、小型线缆自动回缩装置、门窗启闭复位组件、仪器仪表的指针回零机构、手动工具的扭力反馈结构里，部分需要恒定小扭矩输出的轻载自动化工位，也会选用这类扭簧作为动力输出元件，相比拉簧压簧的直线伸缩做功，它的做功形式是绕中心轴的回转运动，能直接匹配回转类复位动作，省去中间的运动转换结构，减少机构的整体传动间隙。

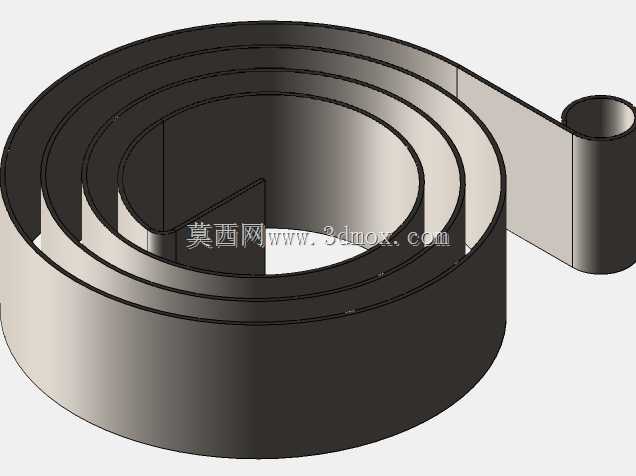

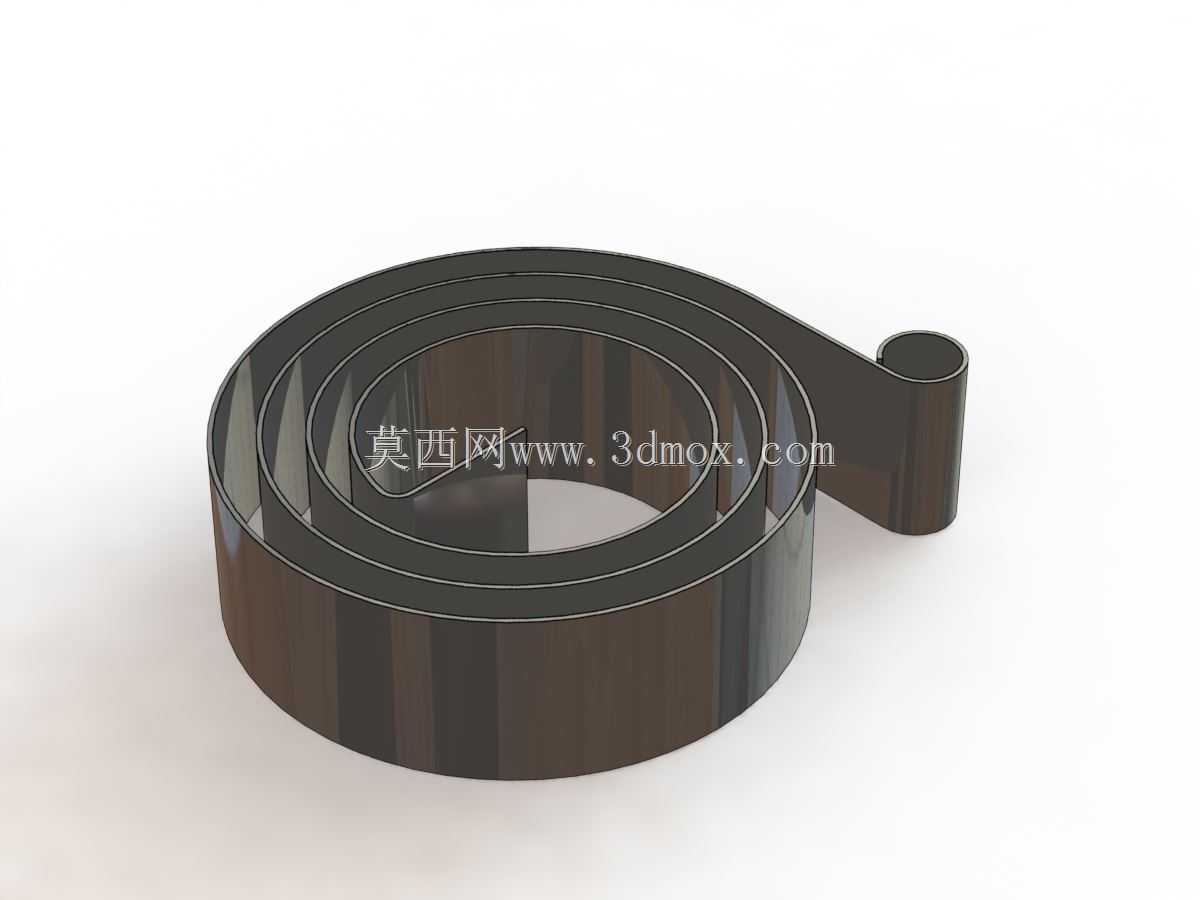

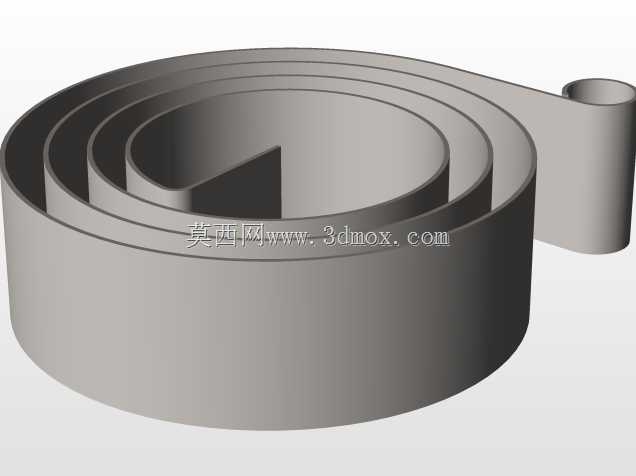

　　做这个构件的三维建模时，首先要明确的是安装边界约束：扭簧的中心端需要匹配固定轴的卡槽尺寸，通常中心端会做弯折挂耳结构，卡入固定轴的定位槽内防止周向打滑，外端的挂耳则需要和运动构件的驱动槽配合，挂耳的圆柱直径要和驱动槽的宽度留0.1-0.2mm的活动间隙，避免工作过程中出现卡滞。带材的厚度直接决定了扭簧的输出力矩大小，宽度则影响力矩的稳定性和构件的疲劳寿命，建模时要注意涡卷的圈间距控制，自由状态下相邻圈带之间要保留均匀的微小间隙，不能出现带材互相贴合摩擦的情况，否则工作过程中会产生额外的阻尼，导致输出力矩波动变大，长期使用还会加剧带材表面的磨损，提前出现疲劳断裂。

　　设计思路上，首先要根据机构需要的复位力矩大小、工作回转角度来确定带材的材质、厚度和有效工作长度，常用的材质是65Mn弹簧钢或者301不锈钢，前者的弹性极限更高，适合需要较大输出力矩的场景，后者的防锈性能更好，适合在潮湿或者有弱腐蚀的工况下使用。涡卷的成型曲率要符合材料的弯曲半径要求，最小弯曲半径不能小于带材厚度的2倍，否则卷制过程中带材外侧会出现微裂纹，直接影响零件的使用寿命。建模时要注意带材的首尾过渡，中心挂耳和外端挂耳的弯折处要做圆角过渡，避免应力集中，很多现场失效的扭簧都是因为挂耳弯折处没有做圆角处理，反复扭转后在弯折位置出现断裂。

　　外形尺寸方面，这类扭簧的外径要和安装腔的内壁保留至少1mm的径向间隙，防止工作过程中涡卷外径扩张后和安装腔内壁发生摩擦，中心的内径要比固定轴的直径大0.3-0.5mm，保证扭簧在回转过程中不会和固定轴出现大面积的干摩擦。安装时要注意预紧角度的设置，通常初始安装时要给扭簧预留0.5-1圈的预紧量，保证机构在初始位置时扭簧就能输出稳定的初始力矩，避免出现复位空行程。另外还要考虑工作过程中的最大回转角度，不能超过扭簧的允许最大变形量，否则带材的应力会超过材料的弹性极限，出现塑性变形，导致扭簧失效无法复位。

　　在做装配验证的时候，要模拟扭簧的全行程运动，检查相邻圈带在最大回转角度下是否会出现干涉，挂耳和配合零件的接触位置是否会出现滑移，很多新手设计时只考虑自由状态的尺寸，忽略了扭簧工作时圈带会沿径向收紧或者扩张，导致实际装配后出现卡滞、异响的问题。另外对于需要长期反复工作的场景，还要校核带材的疲劳强度，根据工作循环次数选择合适的热处理工艺，弹簧钢材质的扭簧卷制完成后要经过淬火回火处理，硬度控制在HRC42-48之间，才能保证足够的弹性和疲劳寿命。
