带法兰连接结构的聚乙烯三通管件

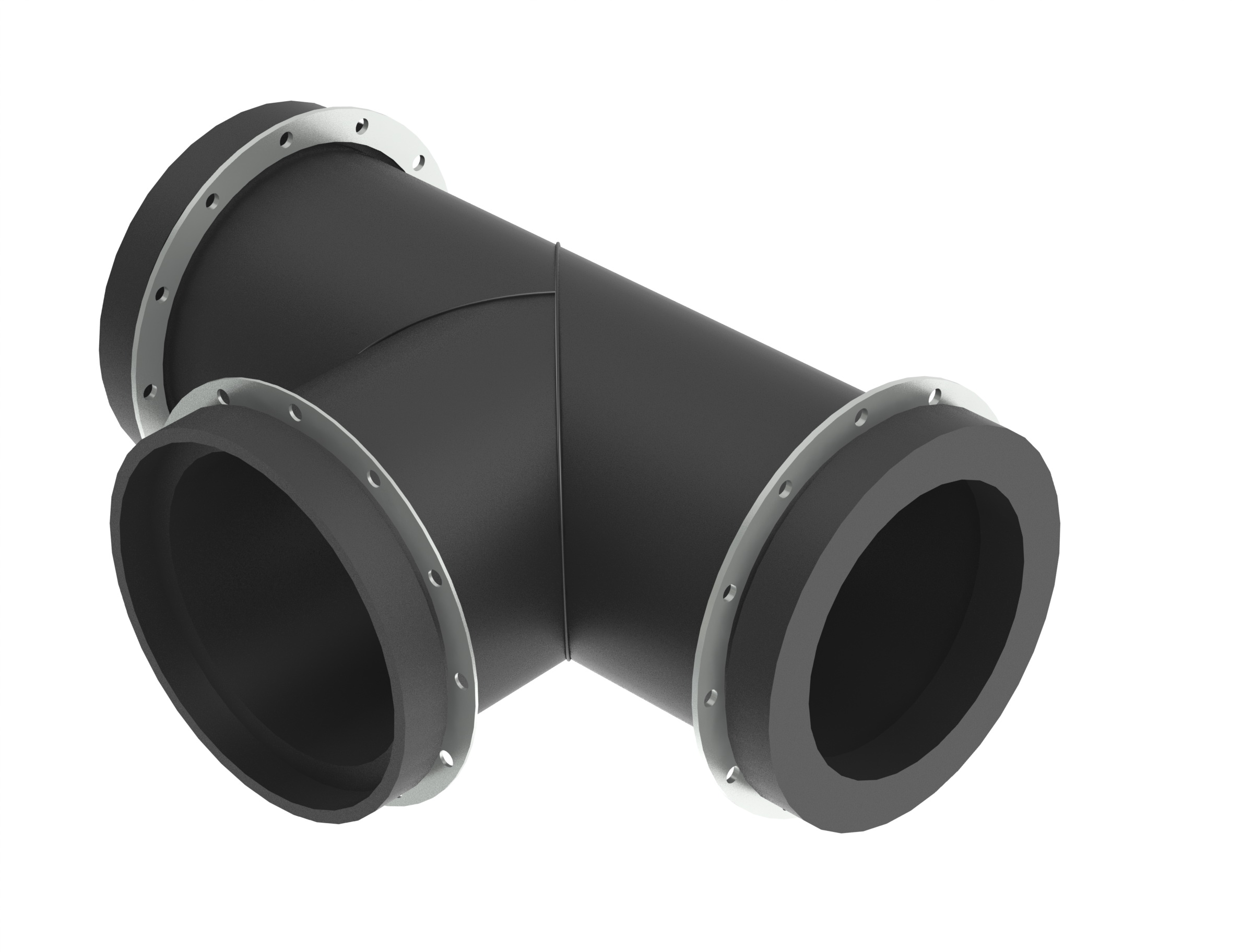

　　在市政给排水、化工流体输送、农田灌溉等管路系统布设场景中，三通是实现管路分流、合流的核心连接件，这款聚乙烯材质的法兰式三通，针对非金属管路的连接可靠性需求做了针对性结构优化。不同于传统承插式聚乙烯三通，这款产品三个接口均采用带螺栓孔的法兰凸缘结构，安装时可通过法兰盘与对应管径的管道法兰、阀门法兰直接对接，配合密封垫片即可完成密封连接，无需额外做热熔承插操作，在后期需要频繁拆装检修的管路节点、或者现场不具备热熔作业条件的施工场景下，适配性更强。从结构设计逻辑来看，三个接口的轴线呈空间正交布局，其中两个接口同轴贯通形成主流道，第三个接口垂直于主流道轴线引出分流道，流道内部做了圆弧过渡处理，避免直角转折造成的流体阻力骤增，

　　也能减少流体携带的固体杂质在转角处淤积的问题，适用于输送清水、弱腐蚀性化工流体、市政排污介质等多种工况。法兰盘的螺栓孔采用均匀圆周排布，孔位公差按照管路法兰通用配合标准设计，可与同压力等级的钢制法兰、聚乙烯法兰实现互换对接，法兰根部做了加厚过渡圆角，避免安装时螺栓锁紧应力集中造成法兰根部开裂，同时提升整个三通的承压能力。产品的外形尺寸按照常用管路公称通径系列做适配，主流道两个接口的法兰外径、螺栓孔中心距保持一致，分流道接口可根据实际分流流量需求匹配对应通径的法兰规格，安装边界上需要预留法兰螺栓的操作空间，即法兰盘外侧需要留出足够的扳手作业空间，避免安装时无法锁紧螺栓，同时管路布设时要考虑三通本身的轴向长度，预留对应的安装间距，

　　避免强行对接造成法兰密封面错位。材质选用高密度聚乙烯，本身具备优异的耐化学腐蚀性能，重量远低于同规格的钢制三通，搬运安装时无需大型吊装设备，单人即可完成对位操作，同时聚乙烯材质的内壁粗糙度低，流体输送过程中的沿程阻力损失更小，长期使用也不会出现结垢问题，适合埋地敷设的管路系统，本身的抗冲击性能可适应地基轻微沉降带来的形变，不会像脆性材质管件那样容易出现开裂泄漏。在结构建模过程中，法兰盘的密封面做了平面度公差约束，保证安装时密封垫片可以均匀受压，避免局部间隙造成的泄漏，三个接口的同轴度、垂直度公差也做了对应设定，保证对接时法兰面可以完全贴合，不会出现偏斜造成的密封失效。流道的壁厚按照公称压力等级做等强度设计，

　　主流道和分流道的交接位置做了壁厚加厚处理，因为该位置是流体压力作用下的应力集中区域，加厚处理可以避免长期承压造成的鼓包、开裂问题，法兰盘的厚度也根据螺栓锁紧力的大小做了校核，保证螺栓锁紧时法兰不会出现翘曲变形。实际应用中，这款三通可用于市政自来水管网的支路引出、化工车间的工艺管路分流、农田灌溉系统的管路分支、污水处理厂的工艺管线连接等场景，相比传统的金属三通，聚乙烯材质无需做防腐处理，埋地使用时不会被土壤中的腐蚀介质侵蚀，使用寿命更长，法兰连接的形式也让后期管路改造、设备检修时的拆装操作更便捷，无需切割管路即可完成三通的更换。
