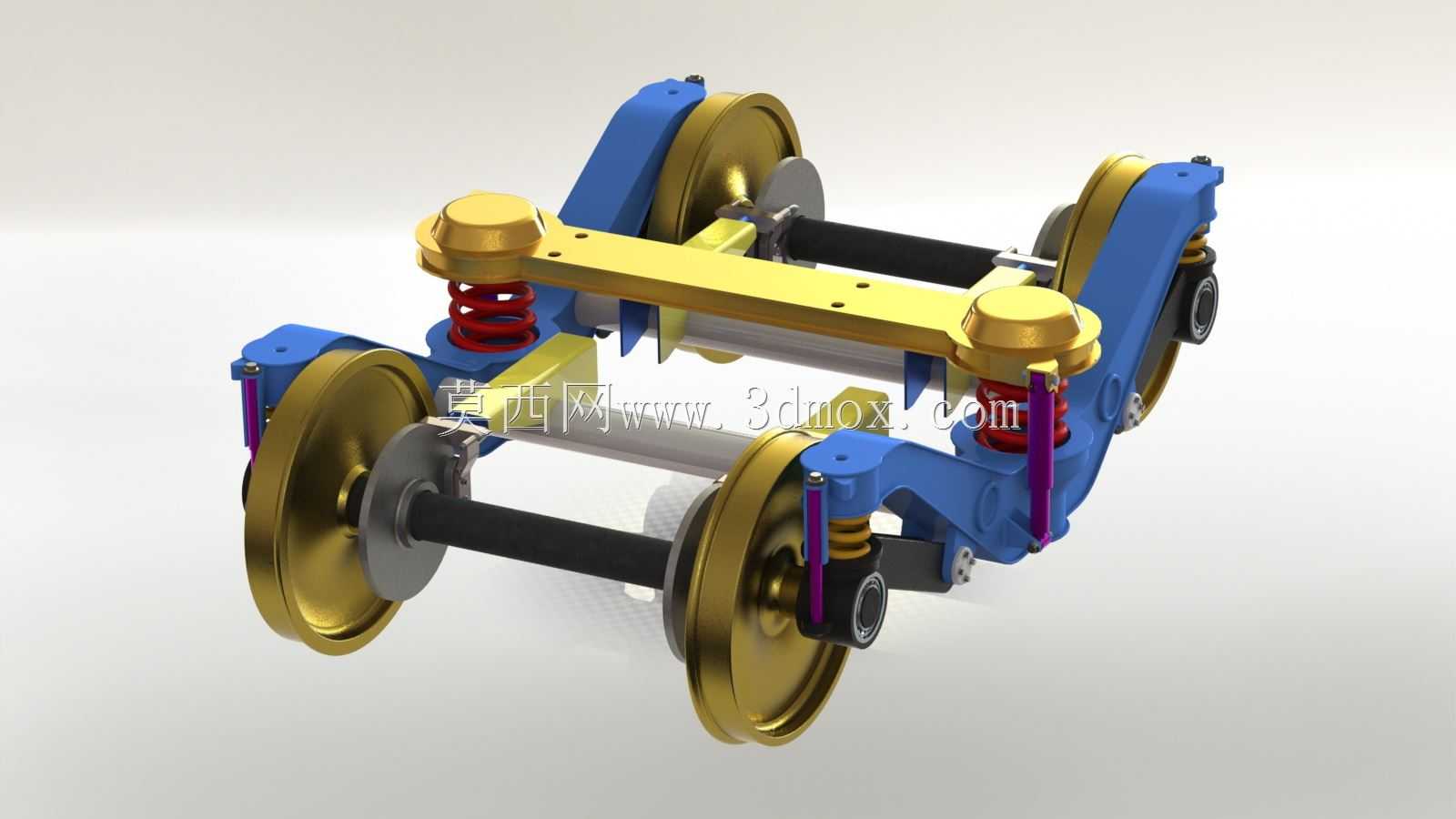

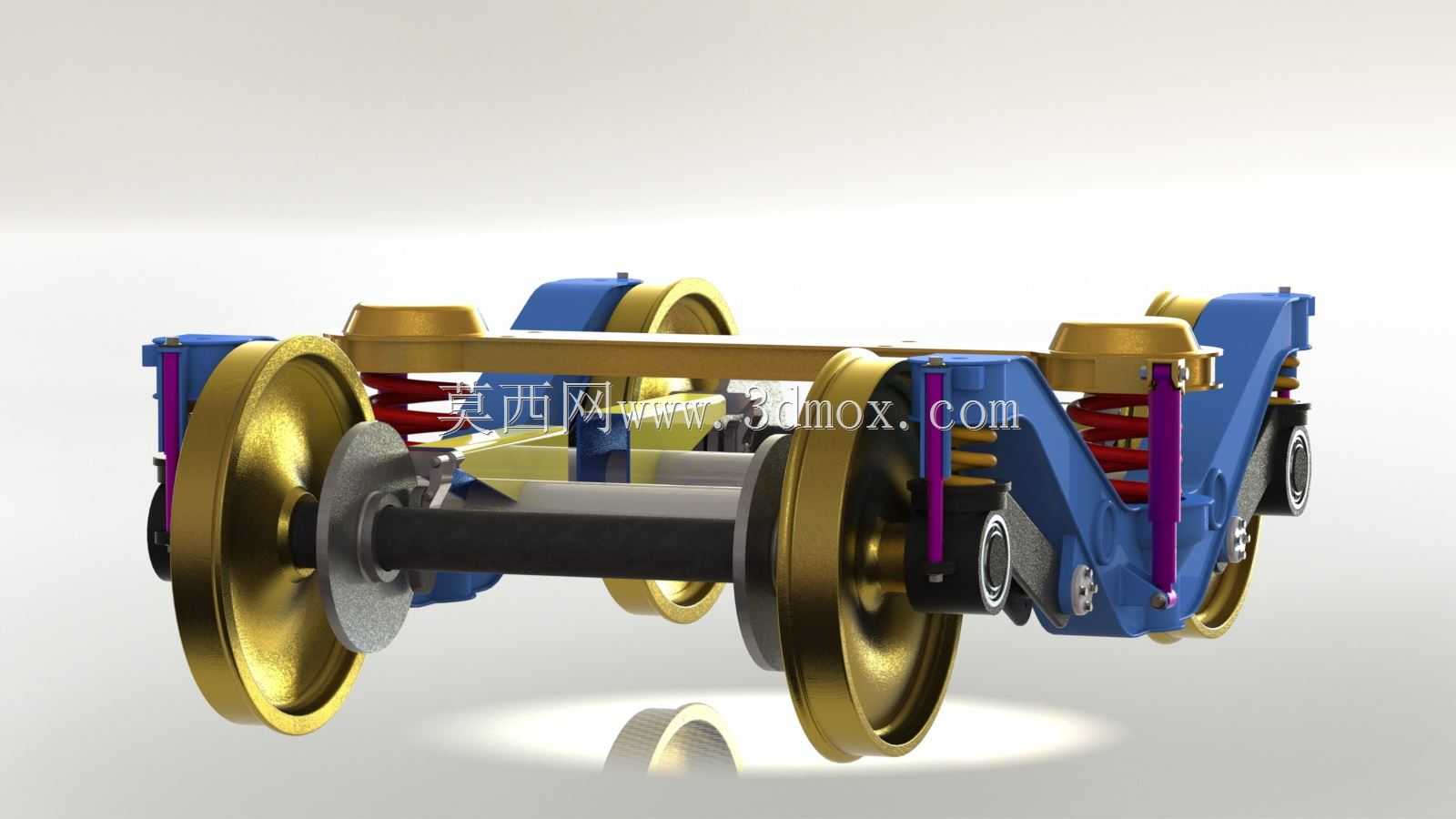

铁路货运机车走行部Y32R转向架结构

　　作为轨道车辆走行部的核心承载部件，这款转向架的结构设计直接决定了货运机车的运行平稳性与载重能力，在干线铁路货运、厂矿专线运输场景中承担着承载车体重量、传递走行牵引力、缓冲线路冲击的核心作用。从结构布局来看，该转向架采用两轴式布局，轮对采用整体碾钢车轮搭配车轴压装结构，车轮踏面采用符合铁路标准的锥形轮廓，能够在通过曲线时自动调整轮对位置，减少轮缘与钢轨的磨耗，同时适配标准轨距的线路安装要求，轮对内侧距严格控制在国标允许的公差范围内，保证过岔、过曲线时的运行安全性。构架作为转向架的安装基体，采用箱型焊接结构，侧梁与横梁的连接位置做了圆弧过渡处理，避免应力集中带来的疲劳损伤，一系悬挂采用钢弹簧搭配垂直液压减振器的结构，

　　弹簧布置在轴箱与构架侧梁之间，能够有效过滤钢轨接头带来的高频振动，减振器的阻尼参数经过匹配调校，既可以避免空车工况下弹簧刚度偏大导致的跳轨风险，也能满足重车工况下的大挠度承载需求，轴箱采用滚动轴承结构，降低轮对转动过程中的摩擦阻力，同时轴箱定位采用导柱式定位结构，能够在保证轮对上下活动自由度的同时，限制轮对相对于构架的横向与纵向窜动，保证直线运行时的轮对对中性。二系悬挂设置在构架与车体枕梁之间，采用旁承承载结构，搭配横向减振器与纵向牵引拉杆，牵引拉杆采用两端橡胶关节的连接方式，既可以传递车体与转向架之间的纵向牵引力与制动力，也能允许转向架相对于车体产生一定角度的回转，满足小半径曲线的通过需求，基础制动装置采用单元式制动器，

　　制动闸瓦直接作用于车轮踏面，制动缸集成在安装座上，减少了复杂的杠杆传动结构，提升制动响应速度的同时降低了日常维护的工作量。在设计过程中，首先需要明确转向架的轴重要求，根据货运线路的载重等级确定每根车轴的允许承载重量，以此反推构架的结构强度、弹簧的刚度参数以及车轮的承载能力，所有受力部件的焊缝都需要经过疲劳强度校核，在模拟线路不平顺的载荷谱下，构架的关键应力点不能出现超过材料许用应力的情况，同时要考虑部件的安装边界：轮对与构架侧梁之间需要预留足够的横向活动间隙，避免通过小半径曲线时轮对与构架发生刚性碰撞；减振器的安装角度需要匹配行程范围，保证在最大压缩和最大拉伸行程下，减振器不会出现顶死或者拉脱的情况；

　　牵引拉杆的长度需要根据转向架相对于车体的最大回转角计算，避免回转过程中拉杆与周边部件发生干涉。从实际运维角度出发，该转向架的易损部件都采用了模块化安装设计，闸瓦更换时不需要拆解整体轮对结构，一系弹簧可以在架车后直接更换，轴箱轴承采用密封式结构，在额定运行周期内不需要额外加注润滑脂，降低了段修时的人工成本。在三维建模过程中，所有部件的装配关系都严格按照实际工艺要求设置，轮对与轴箱之间为过盈配合，弹簧与安装座之间设置有定位止口，避免运行过程中弹簧移位，液压减振器的上下安装点都设置有橡胶衬套，建模时还原了衬套的柔性连接特性，能够在后续的运动仿真中准确模拟悬挂系统的动态响应，构架上的所有安装孔位都与实际部件的安装尺寸一一对应，不存在错位或者安装间隙不合理的问题，能够直接用于后续的工程出图、结构有限元分析以及虚拟装配验证。对于从事轨道车辆设计的工程师而言，这类转向架结构的建模重点在于准确还原各部件之间的运动关系，不能只做静态的外观堆砌，要考虑实际运行中轮对的跳动、转向架的回转、弹簧的伸缩等运动自由度，保证模型在做运动仿真时能够真实复现实际运行中的状态，同时要兼顾加工工艺的合理性，比如构架的焊接结构要预留焊接坡口，铸件部件要设置合理的拔模斜度，避免出现无法加工的结构设计。
