多通路集成式自动供水稳压泵结构设计

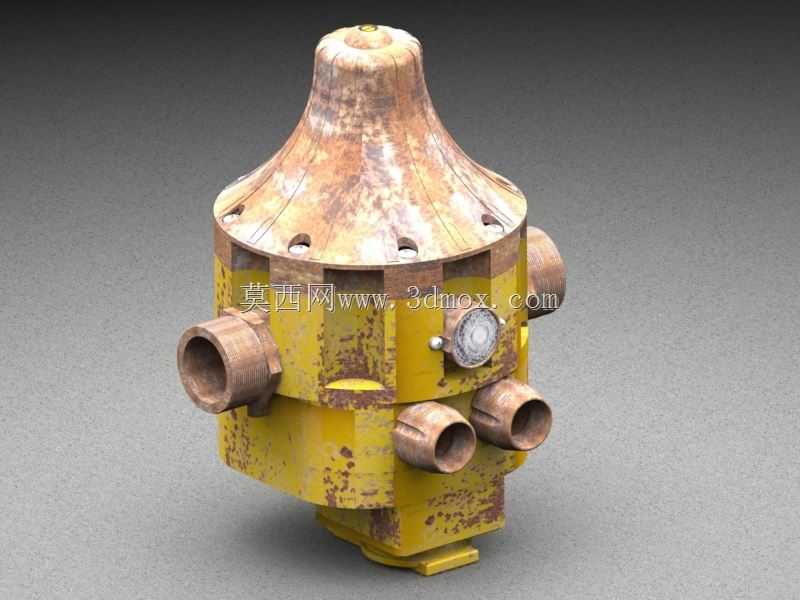

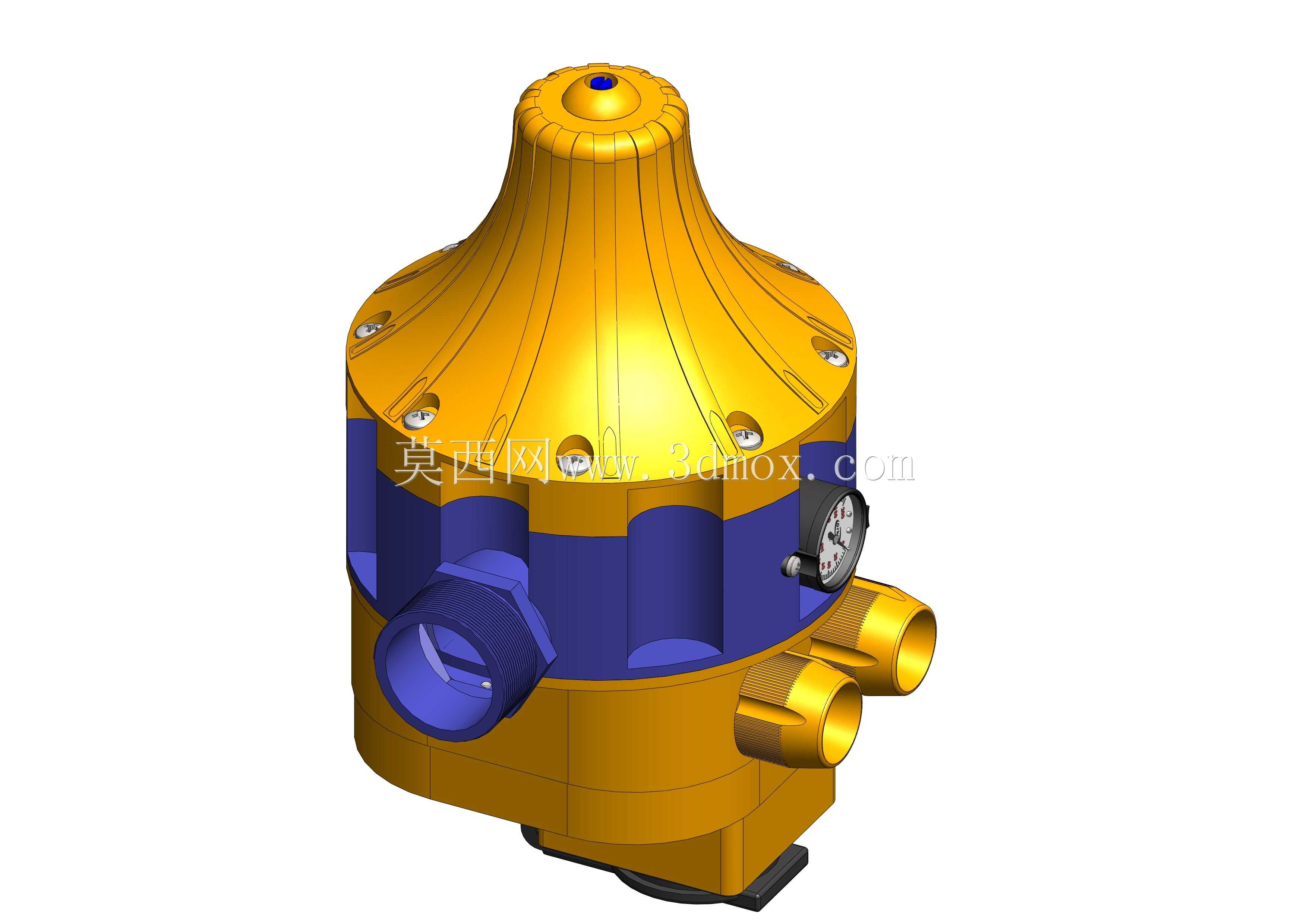

　　在民用建筑二次供水、小型商用循环水系统、农田滴灌支管增压这类场景里，经常会遇到主管网压力波动大、终端出水压力不足的问题，传统的手动增压泵需要人工值守启停，压力匹配度差，很容易出现管网超压漏损或者末端供水不足的情况，这款集成式自动泵就是针对这类中小流量稳压供水场景开发的流体输送设备。从结构设计逻辑来看，这款泵采用了上置式压力感应腔的布局，顶部的圆弧收窄结构并非单纯的造型设计，其内部集成了压力反馈膜片与自动启停触发机构，相比侧装式压力开关的传统泵型，这种上置布局可以避免泵腔内部气蚀产生的气泡长期积聚在压力检测口，造成压力信号误判，大幅降低设备误启停的概率。泵体主体采用上下分舱的结构设计，下部为动力与流道集成舱，侧面预留的三个通路口径做了差异化设计，其中两个同口径接口为并联式出水通路，可同时对接两个独立供水支路，省去了外接三通管件的安装步骤，减少管路漏点；大口径侧接口为进水通路，接口处做了加厚的螺纹加强段，可承受反复拆装的扭矩载荷，避免长期使用后接口处出现螺纹滑牙开裂的问题。泵体中部的蓝色环形结构为流道分隔舱，将进水腔与增压出水腔做了物理隔离，环形结构上均匀分布的紧固螺钉采用沉孔式布局，既保证了舱体结合面的密封压紧力均匀分布，又避免螺钉外露造成的运输磕碰、安装刮擦问题，沉孔处的密封垫可直接嵌入沉孔台阶，不需要额外涂抹密封胶即可实现结合面的静密封，降低现场装配的工艺要求。侧面搭载的径向安装压力表采用嵌入式固定结构，

　　压力表表盘与泵体外壁基本齐平，没有突出的安装结构，可避免设备在运输、安装过程中受到碰撞造成压力表损坏，压力表的取压口直接连通出水稳压腔，可实时反馈出水端的实际压力，方便现场调试人员快速调整压力触发阈值。底部的安装基座做了下沉式减震垫安装位，安装时可配套橡胶减震垫，降低泵组运行时的振动传递到供水管网，避免管路出现共振异响。从安装边界来看，这款泵的整体外轮廓最大直径控制在常规家用供水设备的安装尺寸范围内，顶部的圆弧收窄结构让设备的上部安装预留空间比传统方型上盖泵型减少近三分之一，适合安装在管道井、橱柜下方这类竖向空间有限的场景；三个管路接口均布置在泵体侧下方，安装时不需要在泵体上方预留管路操作空间，所有管路接驳操作都可以在设备侧面完成，

　　适配狭小空间内的安装作业需求。在功能实现上，这款泵的自动触发机构完全依靠管网水压变化驱动，不需要外接额外的控制信号线，当出水端压力低于设定阈值时，顶部腔体内的膜片会在压差作用下触发内部的动力开关，启动泵组增压；当出水端压力达到设定上限时，膜片复位切断动力回路，泵组停止运行，整个运行过程不需要人工干预，可实现无人值守的自动稳压供水。流道设计上采用了低阻力的圆弧过渡结构，进水腔到出水腔的流道没有直角急转弯，可降低流体在泵腔内部的沿程阻力损失，提升泵组的运行效率，同时减少流道内部的涡流区，降低气蚀发生的概率，延长叶轮与密封件的使用寿命。泵体外表面的加强筋顺着流体流动方向与结构受力方向布置，既可以提升泵壳的结构强度，承受更高的管网静压，

　　又不会在泵体外表面形成容易积灰的凹槽结构，日常维护清理更加方便。针对不同场景的安装需求，这款泵的三个接口都可以根据管路走向调整安装角度吗？不，这款泵的接口与泵体为一体化铸造成型，安装时需要根据接口朝向提前确定设备的安装固定方向，不过一体化铸造的结构相比装配式接口，其密封可靠性更高，长期使用不会出现接口松动漏水的问题。在民用供水场景中，这款泵可以直接串接在入户供水管路上，解决高层住户高峰期水压不足、热水器无法正常启动的问题；在小型商用循环水场景中，可作为空调冷却水循环、小型供暖回路的循环增压泵使用，依靠自动启停功能维持回路压力稳定；在农业灌溉场景中，可对接支管管路，为滴灌带、微喷带提供稳定的工作压力，避免因压力波动造成的灌溉不均匀问题。
