槽型托辊组带式输送机架结构设计

　　本次呈现的带式输送设备结构，主要面向散状物料的连续转运作业场景，在矿山、港口、建材、粮食加工等行业的生产输送线中，这类带倾角布置的槽型带式输送单元是衔接不同工序物料流转的核心承载部件，可适配煤炭、矿石、砂石、谷物等多种散料的长距离或段间输送需求，尤其适合需要将物料从低位向高位提升转运的工位，避免散料在输送过程中出现撒漏、跑偏的问题。

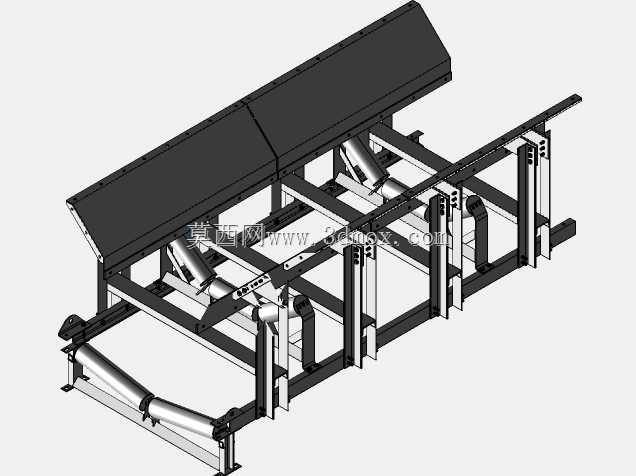

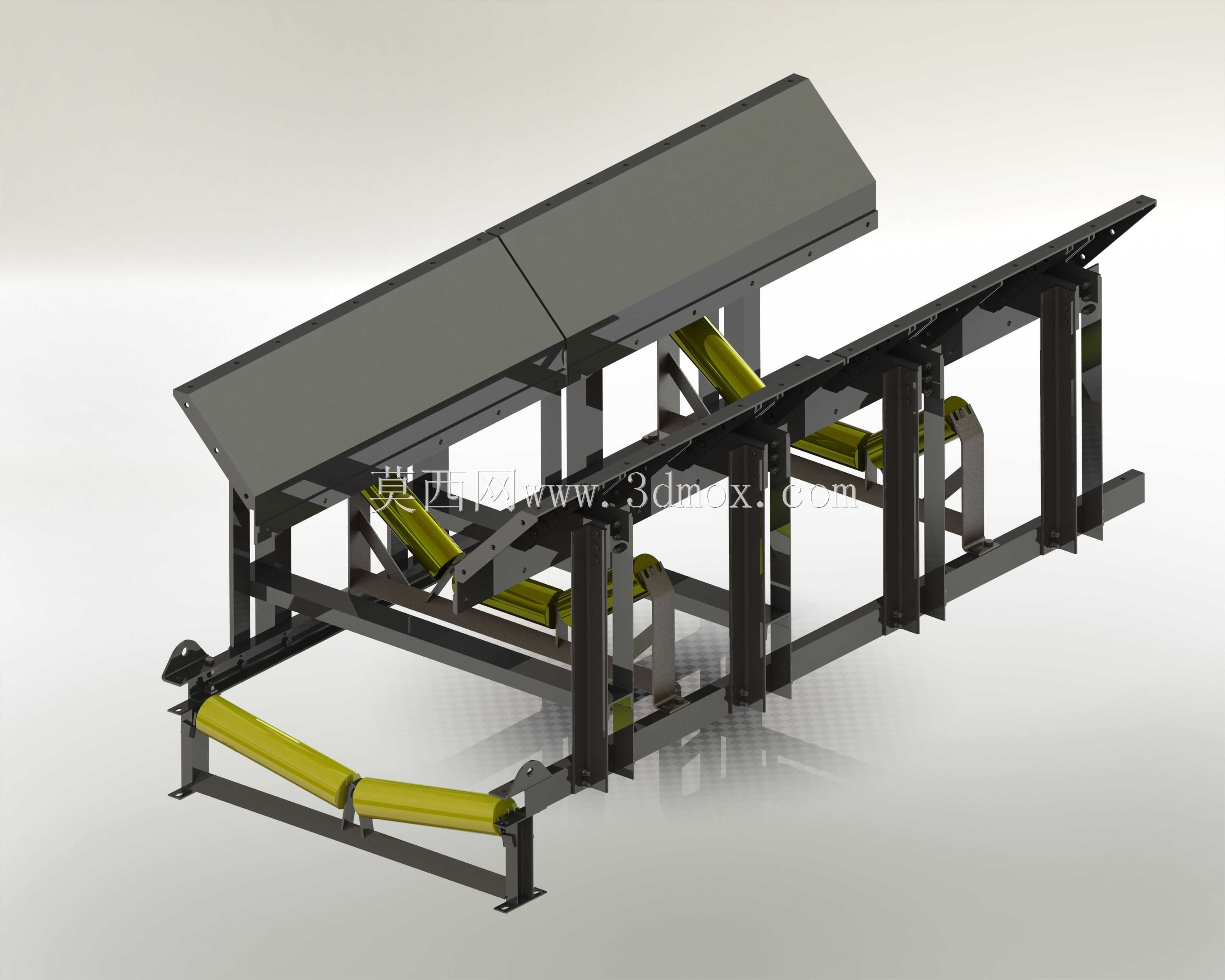

　　从结构功能来看，该设备采用三段式槽型托辊组作为输送带的承载支撑，下分支设置平行回程托辊承托返程段输送带，机架采用型钢焊接拼装结构，整体刚性充足，可承受满载物料输送时的动载荷与冲击载荷。上部设置的导料挡罩结构，可在物料落料点位置约束物料的飞溅与外溢，尤其适配上游设备落料存在一定高度差的工况，减少物料散落造成的现场清理工作量，同时避免粉尘无组织扩散。机架支腿采用等间距布置，底部设置安装底板，可通过膨胀螺栓或焊接方式与地面预埋基础固定，保证设备运行过程中的稳定性，避免长时间运行出现机架偏移、振动超标的问题。

　　设计过程中，首先根据输送带宽匹配托辊组的槽角参数，槽型托辊的布置角度选取30度标准槽角，既保证输送带对散料的夹持能力，避免大倾角输送时物料下滑，又不会因槽角过大造成输送带的弯折疲劳损耗，延长输送带的使用寿命。托辊与机架之间采用可拆卸的安装座连接，后期维护时可单独更换磨损的托辊，无需对整体机架进行拆解，降低运维的工作量与成本。机架的纵梁采用槽钢焊接成型，横向支撑采用角钢与纵梁满焊连接，整体结构的抗扭、抗弯性能经过载荷校核，可满足1000毫米带宽规格下的满载输送载荷要求，支腿的高度根据输送倾角的需求做渐变设计，保证整个输送段的倾角保持一致，避免输送带出现局部弯折导致的跑偏、磨损问题。

　　安装边界方面，该输送单元的适配带宽为1000毫米，机架整体宽度根据托辊组的安装尺寸预留足够的输送带运行间隙，两侧预留的检修空间可满足运维人员日常巡检、托辊更换的操作需求。设备安装时需保证各支腿的安装平面处于同一设计斜面上，纵向中心线的直线度偏差控制在规范允许范围内，避免输送带运行时出现跑偏。托辊安装完成后需保证转动灵活，无卡滞现象，各托辊的外圆母线处于同一支撑面上，保证输送带运行时的贴合度均匀，避免局部受力过大造成输送带过早磨损。导料挡罩与机架采用螺栓连接，可根据落料点的实际位置调整安装位置，挡罩下边缘与输送带表面预留合适的间隙，既避免刮蹭输送带，又能起到良好的挡料效果。

　　在实际工况应用中，这类带式输送单元可多段拼接组成长距离输送线，也可单独作为段间提升转运设备使用，适配不同的厂区布局需求。相较于平型带式输送机，槽型结构的输送能力可提升20%以上，同时大倾角输送时的物料稳定性更好，可适应最大18度左右的散料输送倾角，减少输送线的整体占地面积。机架的模块化设计思路，使得各部件可拆分运输，在现场完成拼装，降低运输成本与现场安装的难度，所有钢结构部件表面做防锈涂装处理，可适应室内、室外不同作业环境的腐蚀防护需求，延长设备的整体使用寿命。
