输送线配套气动对中校准工装结构

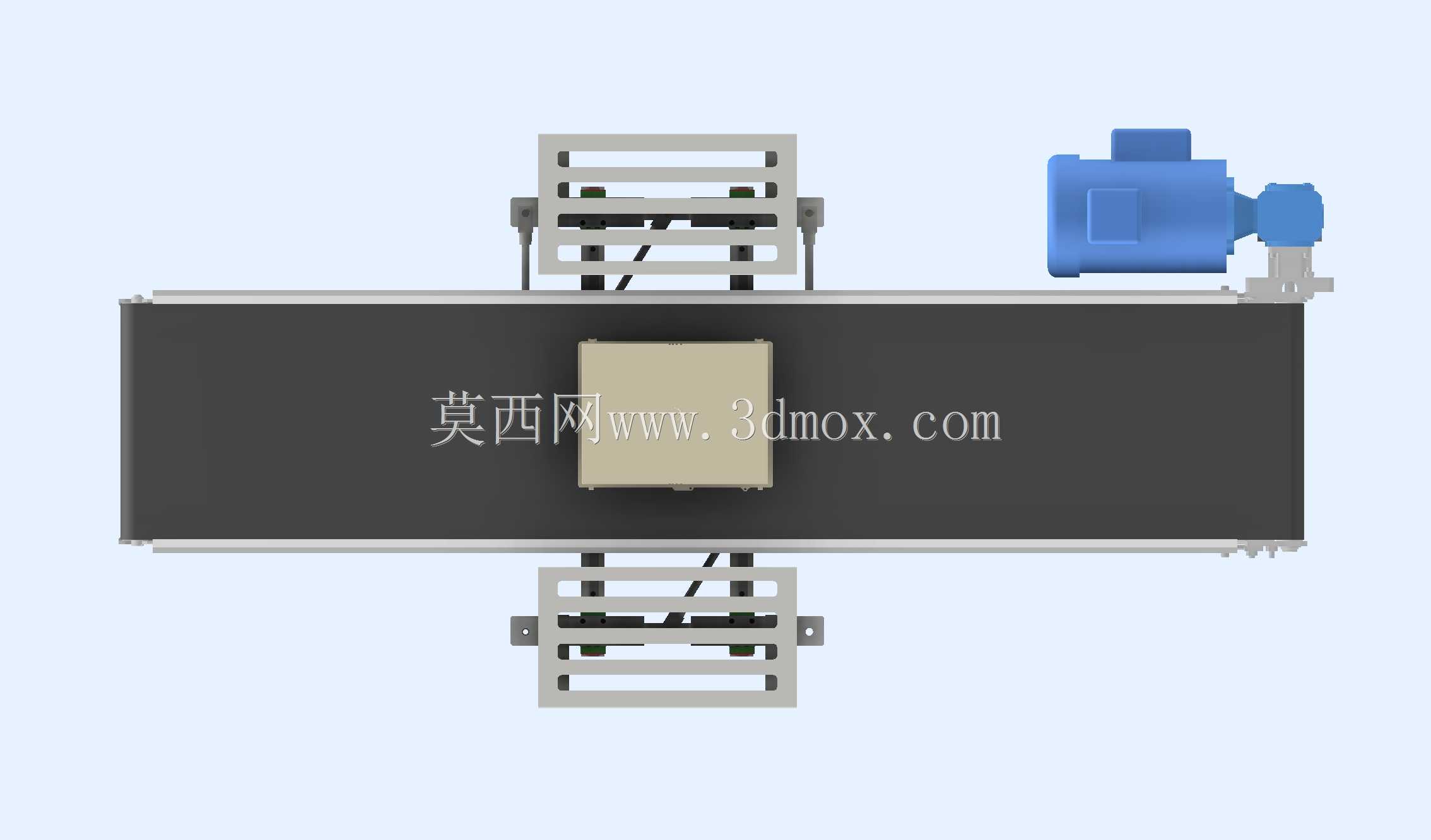

　　在包装、电子装配、食品加工等行业的连续输送产线中，工件随皮带运行时易出现位置偏移，若偏移量超出后续工位的抓取、加工或检测允许范围，会直接导致工位动作失败、工件磕碰报废，甚至触发设备急停影响整线节拍，这类气动校准机构正是为解决该类工位的工件定位问题设计。整套机构采用对称式双动布局，核心导向依托带循环滚珠的线性导轨实现，相比普通滑动导轨，滚动摩擦的传动形式能将校准动作的阻力降低70%以上，即使在长时间高频次往复动作下，也不会出现卡顿、爬行问题，能稳定适配每分钟15-30次的校准节拍需求。从安装边界来看，整套机构的底板采用统一安装孔位设计，可直接固定在皮带输送机的机架侧方或线体中间的预留安装位，

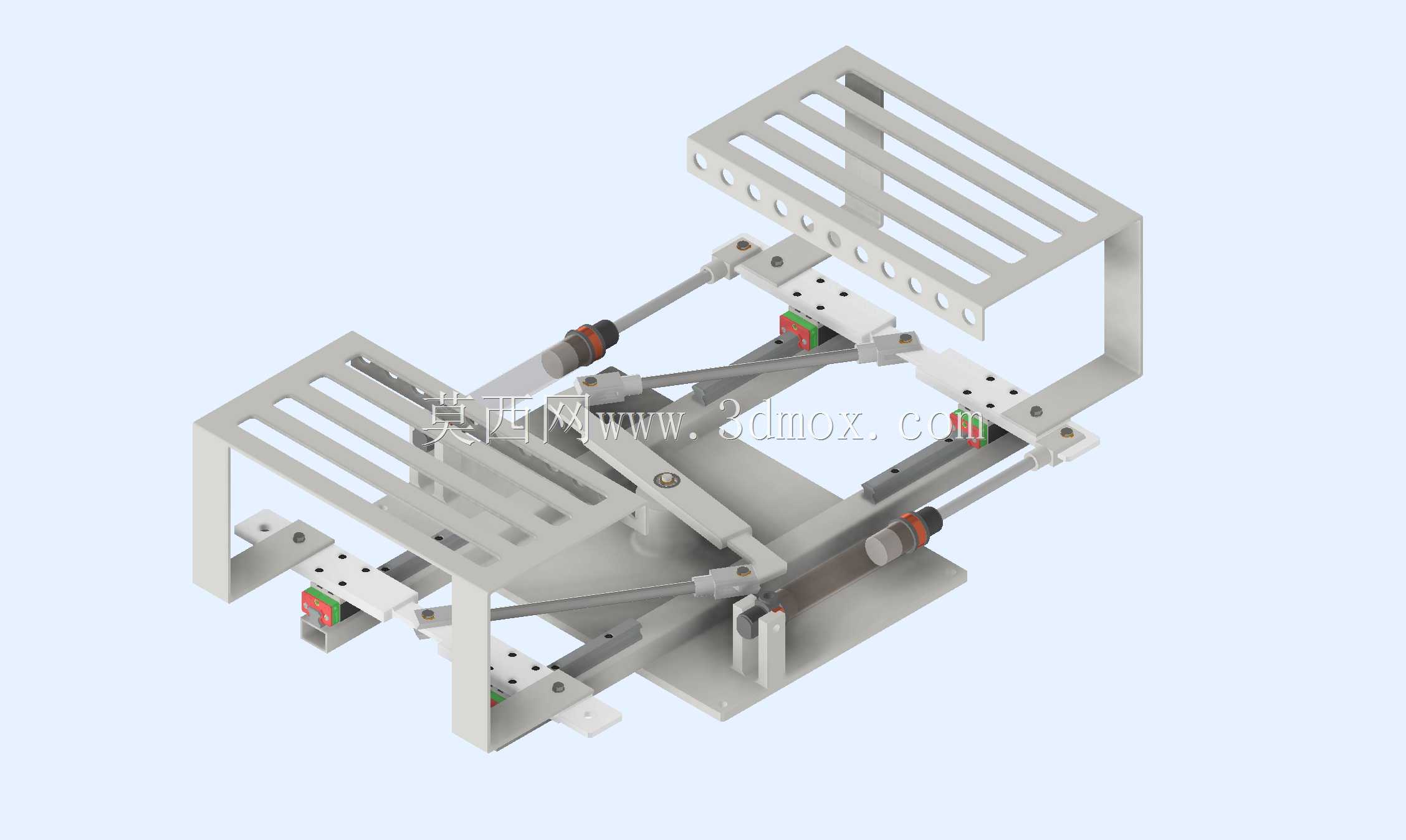

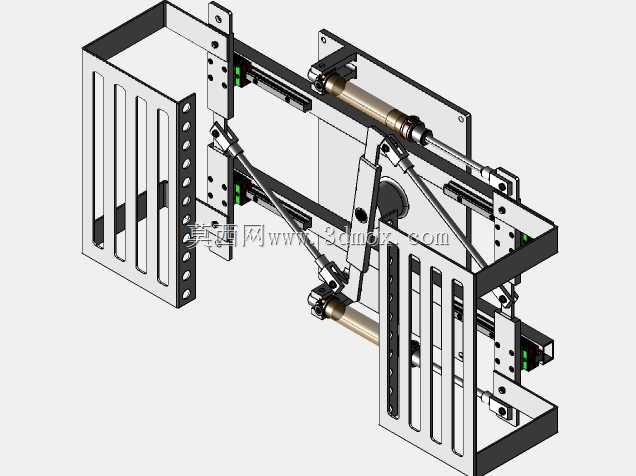

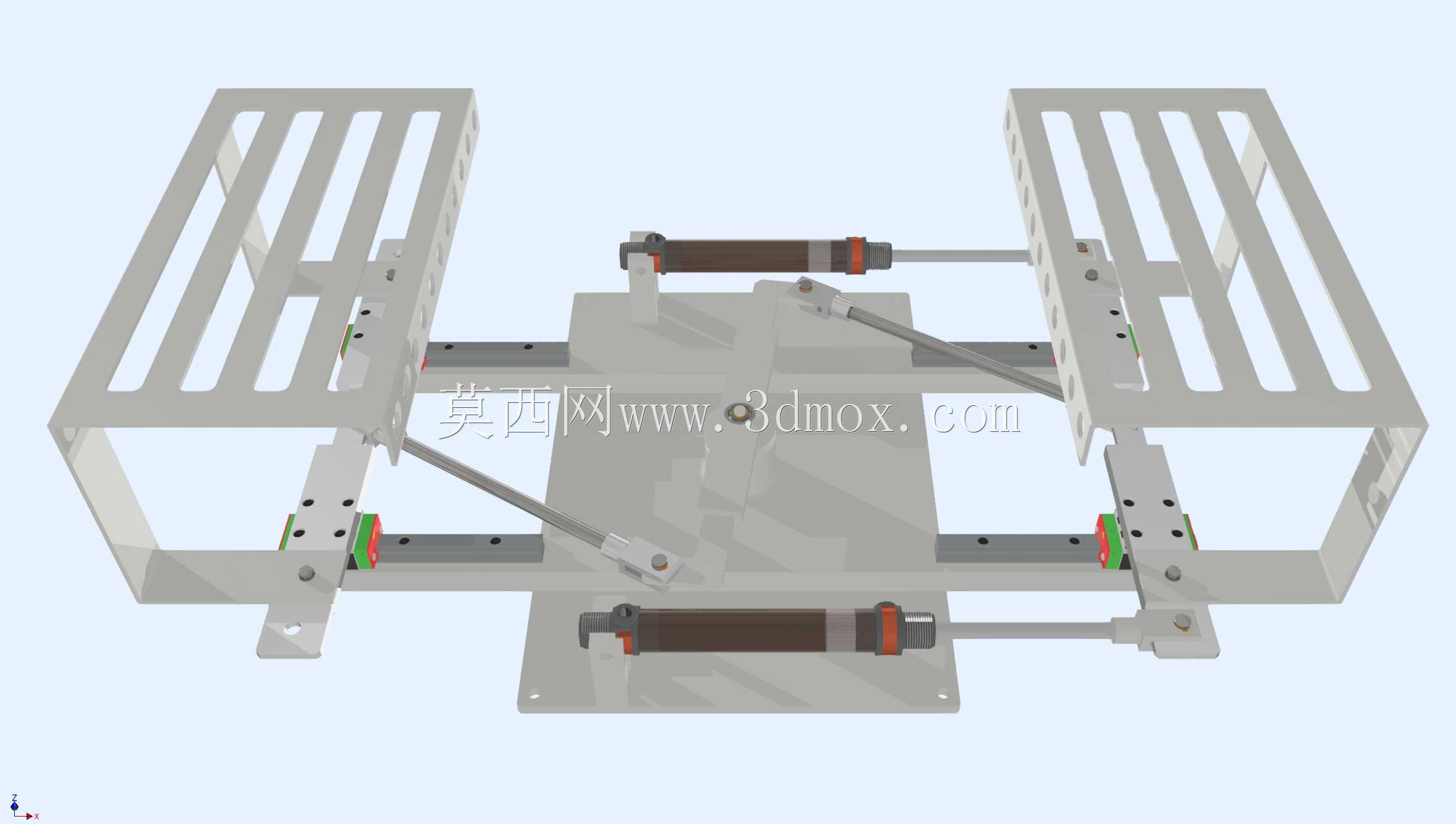

　　安装时需保证校准推板的工作面与皮带输送面保持1-2mm的间隙，避免动作过程中刮蹭皮带表面造成皮带异常磨损；两侧推板的初始开距可根据输送工件的最大宽度调整，调整范围覆盖100mm-450mm宽度区间的工件，能兼容多数盒装、板状、小型结构件的定位需求。设计过程中优先考虑了动作的同步性，两侧的推板通过交叉连杆结构与中间的驱动气缸连接，气缸伸出时两侧推板同步向中线靠拢，不会出现单侧推板先动作导致工件被推偏的问题，气缸缩回时推板同步退回至初始位置，不会干涉工件的正常输送通行。推板的工作面采用长条栅格结构，一方面能减轻整套机构的运动部件重量，降低气缸的负载与动作冲击，另一方面栅格间隙可避让工件底部的凸起结构，避免定位时工件被顶起造成定位失准；

　　推板上预留的多组安装孔位，可根据工件的外形尺寸加装聚氨酯缓冲垫，既能避免硬接触刮伤工件表面，也能吸收气缸动作到位时的冲击，延长机构的使用寿命。气源接口设置在机构的侧方预留位置，可直接对接产线的常规0.5-0.7MPa压缩气源，气路中可配套节流阀调整气缸的伸出与缩回速度，针对易碎类工件可降低动作速度减少冲击，针对金属类硬质工件可适当提高动作速度压缩定位耗时。整套机构的运动部件均做了限位设计，导轨两端设置硬限位块，能避免气缸行程超限导致的机构脱开、连杆卡死问题，日常维护时仅需定期向导轨滚珠部位加注润滑脂，检查连杆铰接点的紧固螺丝是否松动即可，无需复杂的拆解保养。在实际产线布局中，这类校准机构通常设置在视觉检测工位、机器人抓取工位、

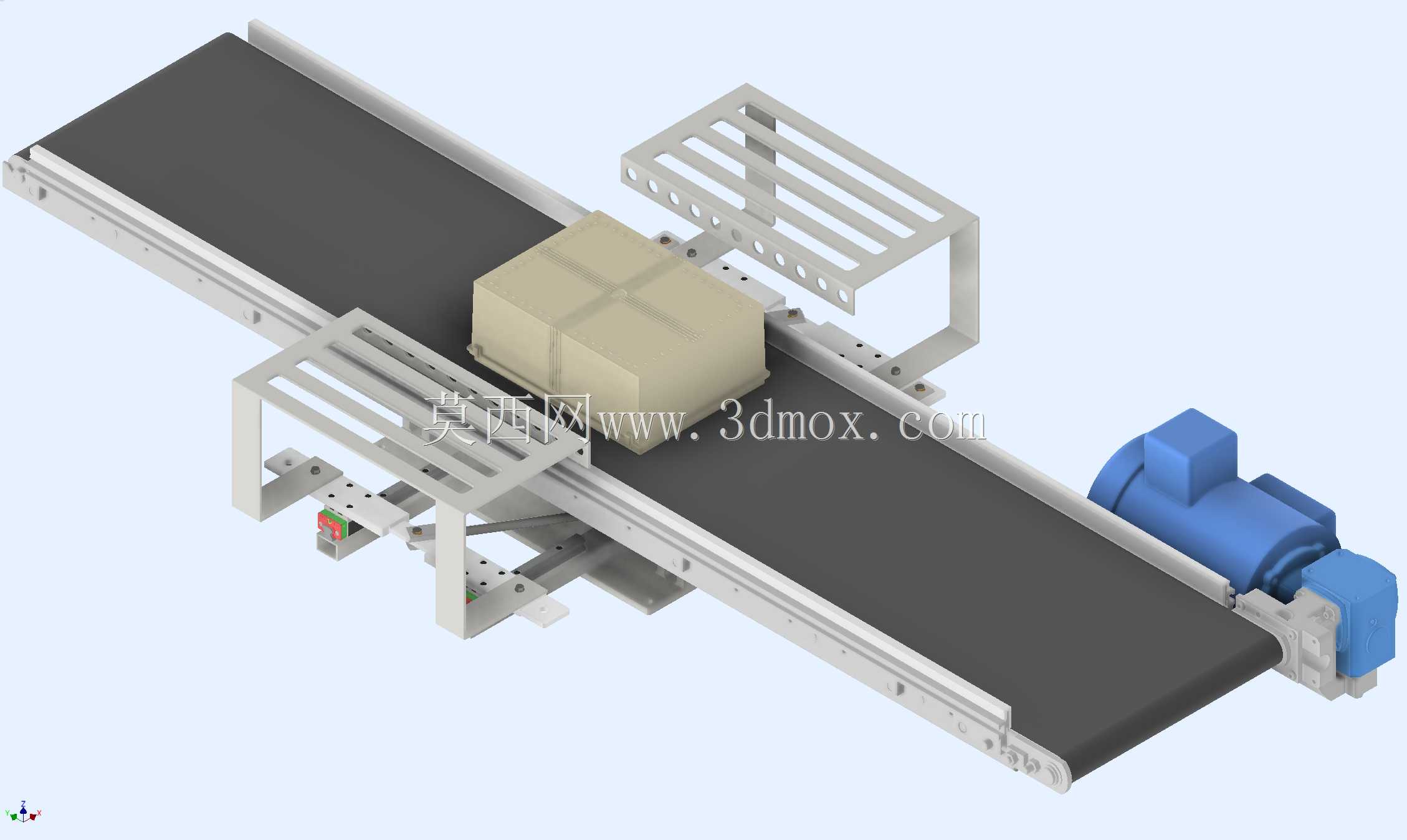

　　自动装配工位的上游100-200mm位置，工件经过该位置时被校准至输送线中线位置，保证后续工位的执行机构能以固定坐标完成对应动作，无需额外增加视觉纠偏的成本，对于节拍要求不超过2秒/件的中低速输送线，该类机械校准结构的稳定性与成本优势远高于视觉动态纠偏方案。设计时还考虑了不同皮带线的适配性，整套机构的安装高度可通过底部的支撑垫块调整，适配不同高度的皮带输送面，若输送的工件重量较大，可更换更大缸径的驱动气缸，无需改动整体的连杆与导轨结构，模块化的设计能快速完成不同负载需求的变型设计，减少重复建模的工作量。
