高压直流接触器三维结构设计

项目分类:通用机械零部件 发布时间:2022-01-13 ID:496357
  • 高压直流接触器三维结构设计
  • 高压直流接触器三维结构设计

  在新能源车辆高压配电回路、储能系统直流分断场景、工业充放电设备的主回路通断环节,这类高压直流接触器是核心的执行元件,承担着带载分断、故障状态下快速切断高压回路的关键作用,和传统交流接触器相比,其灭弧结构、触点耐压等级、长期载流能力都有更严苛的设计要求,建模过程中需要把实际装配的公差配合、安装边界、外部接线的干涉风险全部纳入考量。

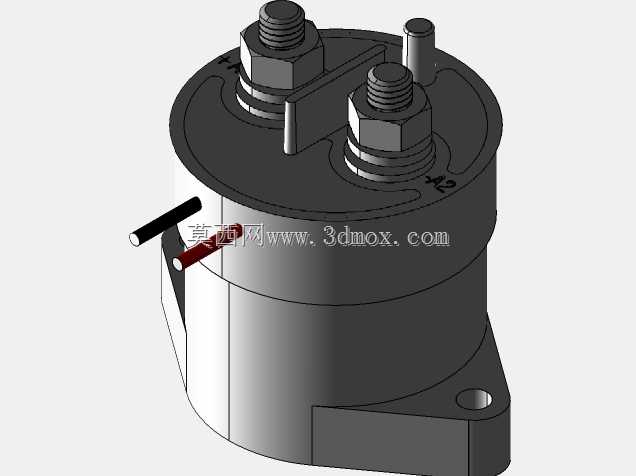

  从结构设计逻辑来看,该类接触器采用圆柱形密封腔体结构,顶部设置两个大电流主接线柱,采用外螺纹螺栓锁紧结构,适配大平方动力线缆的压接端子安装,接线柱的螺纹规格、伸出腔体的高度都经过实际装配验证,既保证端子锁紧后的接触面积满足载流要求,也预留了足够的绝缘爬电距离,避免高压状态下的极间飞弧。主接线柱旁设置的细柱状结构为辅助触点接线端,用于反馈接触器的吸合状态,给整车BMS或者储能系统的主控单元提供通断信号,位置排布上和主回路接线柱保持足够的安全间距,避免强电对信号回路的干扰。

  腔体侧面引出的两根引线为线圈供电线,分别对应线圈的正负极供电,引线从腔体侧壁的密封结构穿出,保证整个灭弧腔体的气密性,这类高压直流接触器通常采用惰性气体填充或者真空灭弧结构,因此建模时侧壁的穿线密封结构、腔体上下盖的配合止口都做了精确还原,实际生产中这些位置的密封性能直接决定产品的分断寿命与耐压能力。底部的安装法兰采用带安装孔的凸耳结构,安装孔的孔径、孔位间距、法兰面到底部的高度都严格匹配行业通用的安装尺寸,方便在配电盒内部、电池包侧壁、充电机模块内的固定安装,法兰和主腔体的过渡位置做了加强筋结构,承受车辆行驶过程中的振动冲击时不会出现壳体开裂的问题。

  设计过程中需要重点考量几个实际应用的边界条件:首先是主回路的载流发热,两个主接线柱和内部触点的连接部位导电截面积要满足长期额定载流的温升要求,建模时内部铜排的走向、触点的接触压力对应的弹簧安装空间都做了预留;其次是灭弧空间的预留,密封腔体内部的触点分断行程、灭弧栅片的安装位置都和外部壳体尺寸匹配,不会出现分断过程中动触点碰壳的问题;再者是外部接线的操作空间,顶部两个主接线柱的中心距要满足扳手操作的空间要求,实际装配时锁紧接线端子不需要额外拆卸周边部件,侧面的线圈引线出线方向做了斜向引出设计,避免和底部安装面、周边其他电气元件产生干涉。

  从安装适配性来看,该结构的接触器整体外径、总高度都适配主流新能源乘用车、储能柜的安装空间要求,底部安装孔可以直接适配M6或者M8的固定螺栓,安装法兰面的平面度要求在建模时也做了标注,保证安装后壳体不会出现额外的装配应力。和同规格的其他型号接触器相比,该结构的辅助触点集成在主腔体顶部,不需要额外外挂辅助触点模块,整体占用的安装空间更小,适合布置空间紧凑的高压配电场景。建模过程中所有配合面的公差都按照实际生产的IT7级精度做了预留,动铁芯、线圈骨架、触点支持件的内部运动行程也做了运动仿真验证,吸合过程中不会出现卡滞、行程超差的问题,外部的所有棱角都做了倒角处理,避免装配过程中划伤线缆绝缘层或者操作人员的手部。
