200A大电流法兰式接线端子结构设计

　　在储能变流器、大功率工业电源、新能源电池簇的动力回路搭建过程中，接线端子作为大电流传输路径上的核心连接节点，其结构可靠性直接决定整套设备的载流稳定性与长期运行寿命，本次呈现的法兰式大电流接线端子，正是针对200A持续载流工况开发的专用连接部件。从实际应用场景来看，这类端子常被布置在设备壳体的侧壁位置，作为内部功率母排与外部动力线缆的衔接接口，既要满足载流过程中的温升控制要求，又要兼顾安装后的密封防护、抗振动松脱性能，避免户外或工业复杂工况下出现连接失效、拉弧烧蚀等故障。

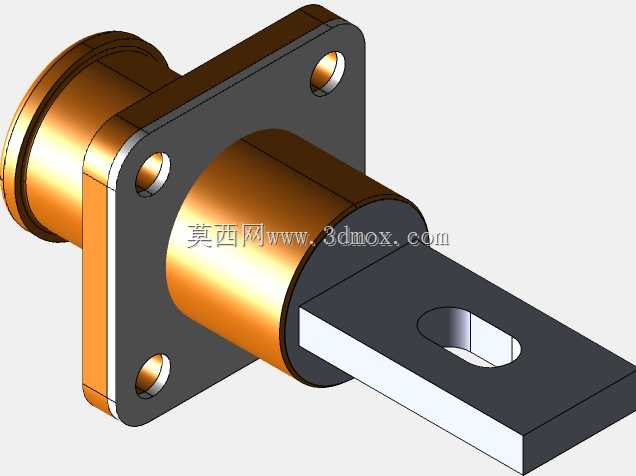

　　从结构设计思路上看，该端子采用分体组合式的结构逻辑，主体导电部分选用紫铜基材加工，表面做镀镍钝化处理，既保证铜基体的优异导电性能，又能通过镀层提升抗氧化、抗电化学腐蚀的能力，适配不同金属材质对接时的电位差防护需求。端子的法兰安装边设置四个对称分布的通孔，可配合M4规格的紧固螺钉实现与设备面板的刚性固定，法兰盘与设备壳体接触面可预留密封胶圈的安装槽位，满足IP65及以上等级的面板防护要求，避免粉尘、水汽从安装缝隙侵入设备内部。导电主体的筒状结构内部设置与外接插针匹配的弹性接触腔，可实现与对应规格公端插头的快速插拔对接，相比传统螺栓锁付的接线方式，能大幅提升现场装配与后期维护的接线效率，同时插拔结构的接触压力经过精准校核，保证200A持续通流时接触电阻稳定在0.2毫欧以内，避免接触位置局部过热。

　　端子尾部延伸出的扁平接线片，是与设备内部铜排实现连接的结构部分，接线片上开设的长圆孔可适配安装位置的尺寸公差，抵消铜排加工、装配过程中产生的位置偏差，降低装配应力对端子接触部位的影响。从安装边界尺寸来看，法兰盘的方形轮廓边长控制在32mm范围内，突出面板外侧的筒身长度为18mm，内侧接线片的延伸长度为24mm，整体占用的安装空间紧凑，不会在设备内部或外侧造成过多的空间冗余，适配紧凑型大功率电力设备的布局需求。筒身部分的外径为16mm，可匹配标准规格的线缆护套、密封格兰头，方便外部接线的防护处理。

　　在实际选型应用过程中，这类端子的载流冗余设计需要充分考虑工况的环境温度，当设备运行环境温度超过40摄氏度时，需要按照降额系数校核实际承载电流，避免长期满负荷运行导致的温升超标。安装过程中，法兰面的紧固螺钉需要按照对角顺序逐步拧紧，拧紧力矩控制在2.5N·m，既要保证法兰面与壳体之间的密封压缩量均匀，又要避免力矩过大导致法兰盘变形、内部接触腔错位。尾部接线片与内部铜排连接时，需要在接触面涂抹导电膏，降低接触界面的电阻，同时配置防松垫圈，避免设备运行过程中的振动导致连接螺栓松动。

　　从结构细节的优化点来看，该端子的所有导电棱边都做了R0.5以上的圆角处理，避免尖端放电现象的产生，适配高电压工况下的绝缘安全要求；法兰盘与导电筒身的衔接位置做了加厚过渡处理，提升端子整体的抗扭转强度，避免插拔过程中受力导致根部断裂。接触腔内部的弹性接触件采用多触点环形布置，保证公端插针插入后圆周方向接触受力均匀，即使在存在一定安装偏心的情况下，也能保证足够的接触面积，不会出现局部载流面积不足的问题。这类端子除了应用在工业电力设备中，也可适配大功率充换电设备、UPS不间断电源、光伏逆变设备的动力回路连接，其标准化的法兰安装尺寸可兼容同系列不同电流等级的端子替换，方便设备平台化设计过程中的零件通用化选型，减少结构设计的重复工作量，提升整套设备的零部件通用率。
