户外防水型螺旋接线式保险丝座结构设计

　　做户外电气柜、露天设备配电回路设计的工程师，大概率都碰到过雨季保险丝座受潮爬电、熔丝接触不良烧蚀底座的糟心事，这款防水型保险丝座的结构设计，就是冲着这类高湿、多尘、可能存在短时淋水的应用场景做的优化。从实际使用场景来看，这类部件常装在户外照明回路、港口起重设备的支路配电、露天农机的车载电路、户外充电桩的次级保护回路里，核心作用就是给小功率配电支路提供可更换的过流保护，同时避免外界水汽、粉尘侵入接触腔，杜绝绝缘失效、接触件氧化的问题。

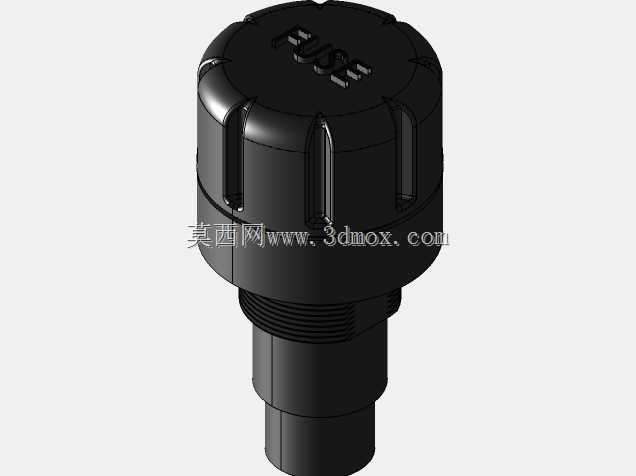

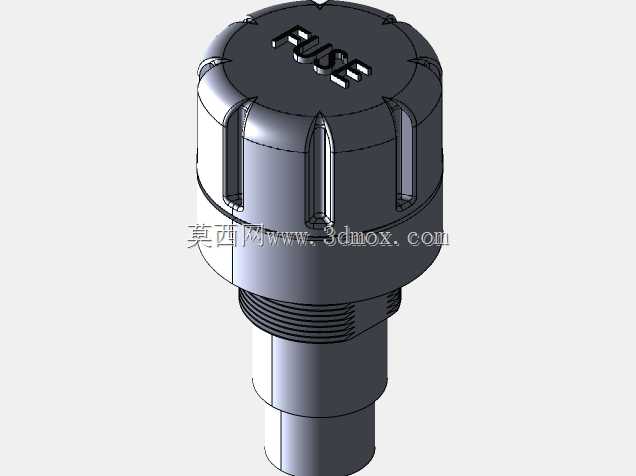

　　从结构设计逻辑上拆解，这款产品的上部是带防滑棱的旋拧端盖，端盖顶面做了凸起的FUSE标识，哪怕是在光线不好的设备夹层里检修，运维人员靠手摸也能快速识别部件功能，不用凑到跟前去看小字标识。端盖周圈的纵向防滑棱不是随便做的装饰，每道棱的高度、倒角都经过反复调整，既保证运维人员戴薄绝缘手套操作时不会打滑，又不会因为棱边太尖锐划破手套，棱间的凹槽还能在淋水时快速导走端盖表面积水，避免积水顺着螺纹缝隙渗进内腔。端盖和主体的连接采用细牙三角螺纹，相比粗牙螺纹，细牙的配合间隙更小，拧紧后螺纹副本身就能形成一道阻水屏障，再配合端盖内侧的环形密封槽，装配时嵌入丁腈橡胶O型圈，拧紧后密封圈被均匀压缩，能达到IP67级的密封效果，哪怕是短时被水淹没，也不会有水汽渗入熔丝安装腔。

　　主体下部是外螺纹安装段，配套六角锁紧螺母和密封垫片，安装时只需要在设备壳体或者电气柜面板上开对应尺寸的安装孔，把座体从外侧穿入，内侧套上密封垫拧上锁紧螺母就能完成固定，不用额外做复杂的防水结构，安装效率比传统面板式保险丝座高不少。安装段往下是接线端，采用压线式接线结构，导线插入接线孔后拧紧侧面的紧定螺钉就能完成接线，接线腔内部做了防脱卡槽，哪怕设备运行中有持续振动，导线也不会松脱，避免接触电阻过大发热的问题。

　　从安装边界尺寸来看，这款保险丝座的最大外径控制在合理范围，端盖的旋拧高度预留了足够的操作空间，安装时面板背后不需要预留太长的接线空间，适合在空间紧凑的小型户外设备里使用。内部的熔丝腔适配标准尺寸的管状保险丝，更换熔丝时只需要拧开端盖就能取出旧熔丝装上新的，不用把整个座体从面板上拆下来，运维操作很方便。

　　在材料选择上，主体外壳采用加纤阻燃PA材料，抗紫外线老化性能好，长期在户外暴晒不会出现脆裂、绝缘性能下降的问题，内部的接触件采用镀锡铜材质，导电性能好，抗氧化能力强，长期使用也不会出现接触件锈蚀导致的导通不良。设计时还特意考虑了防呆结构，熔丝装入时只有方向正确才能完全放进腔体内，端盖才能顺利拧紧，避免运维人员装反熔丝导致接触不上的问题。另外端盖拧紧后和主体之间做了对位标记，运维人员拧紧时只要标记对齐就说明密封圈已经压缩到位，不用靠手感去判断拧紧力矩，避免拧得过紧损坏密封圈，或者拧得不够紧密封失效。

　　很多工程师在选型这类电路保护配件时，容易忽略安装后的长期可靠性，尤其是户外场景下，普通非防水的保险丝座用个一年半载，就会因为内部积灰、凝露导致熔丝座氧化，出现频繁烧熔丝、甚至底座发热熔化的问题，这款防水结构的设计，就是从接触防护、密封阻水、操作便捷性几个维度，解决户外场景下的实际使用痛点，不管是做新设备的配电设计，还是老设备的配件替换，都能很好适配。
