PPR3/4规格高细节给水截止阀结构

　　在民用家装给水、小型商用供水系统的管路布设场景中，PPR材质的截止类阀件是控制支路通断、调节供水流量的核心基础配件，这款3/4公称通径的蝶形手柄PPR水阀，是日常管路施工中出镜率极高的通用款型，建模过程完全依托实物逆向测绘完成，所有配合尺寸、安装边界均按照1:1实物比例还原，可直接用于管路系统的装配干涉校验、施工模拟以及阀件结构的教学演示。

　　从实际应用场景来看，这款阀件主要适配公称外径25mm的PPR给水管道，常见于家庭冷热水支路的进水端控制、热水器进出水管路通断、小型商用场所的分区域供水管控，也可用于纯净水输送、小型采暖支路的水流控制场景，因主体采用PPR材质注塑成型，和同材质管道采用热熔连接工艺，安装后接口渗漏风险远低于螺纹连接的金属阀件，同时整体重量更轻，耐日常供水中的弱酸弱碱腐蚀，长期使用不会出现金属阀件常见的锈渣堵塞、阀芯锈蚀卡滞问题。

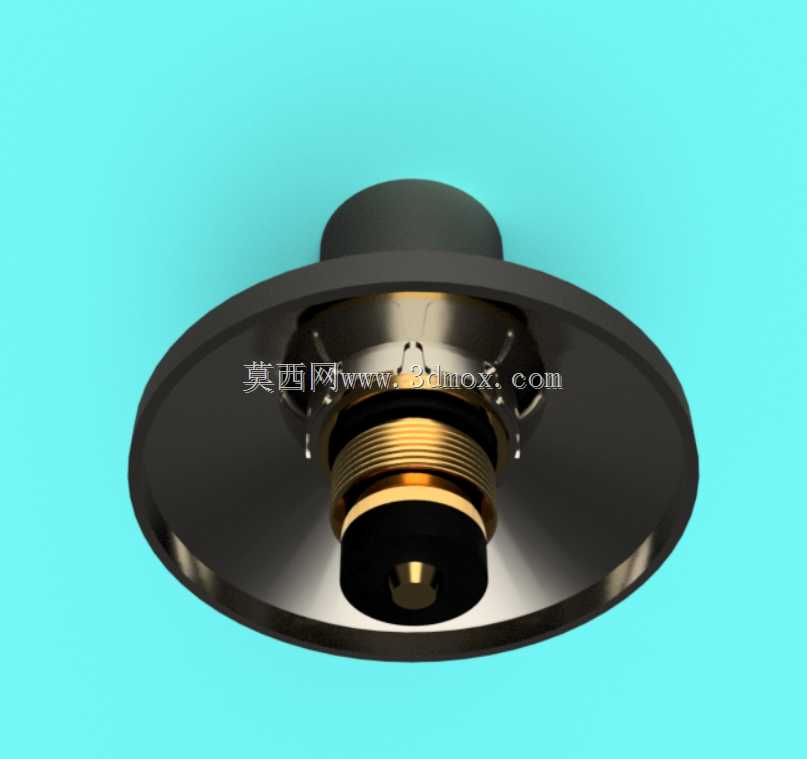

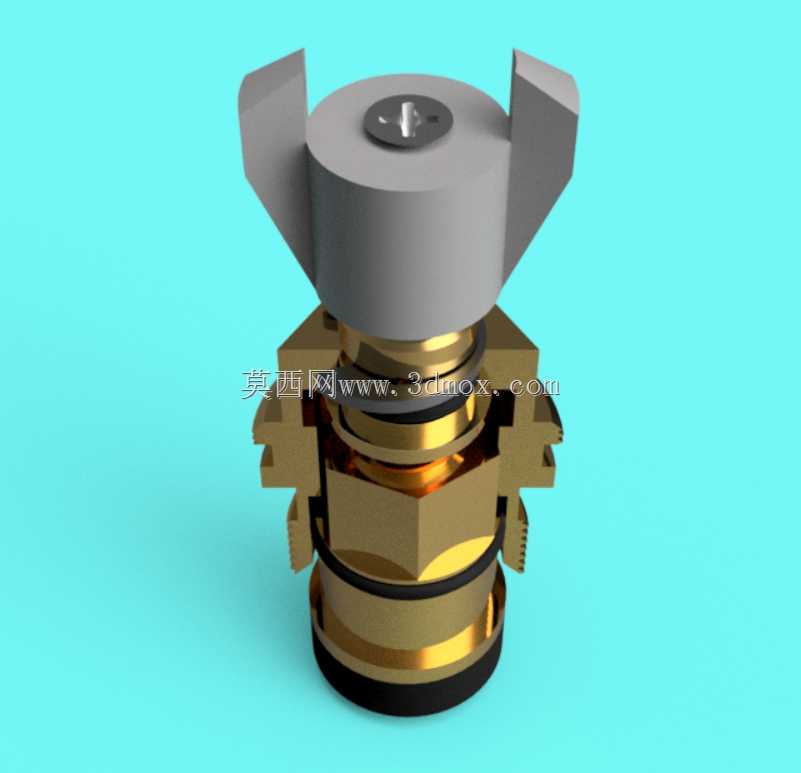

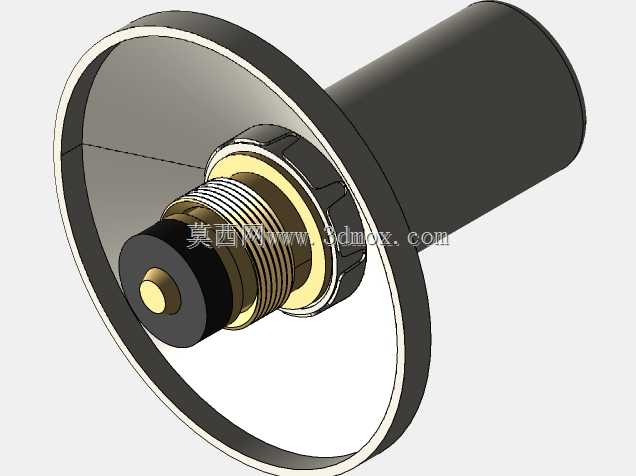

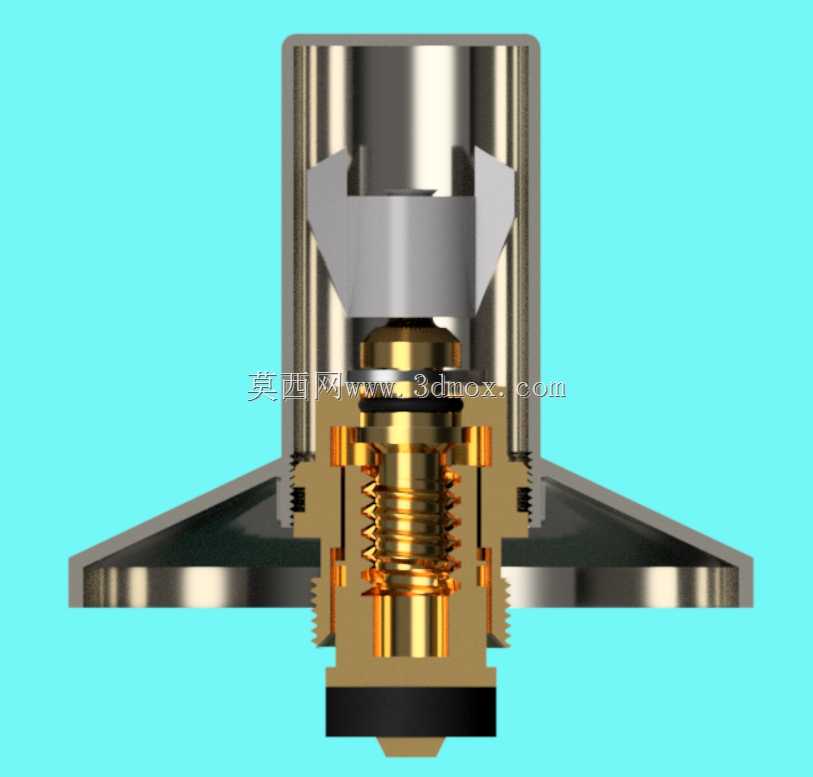

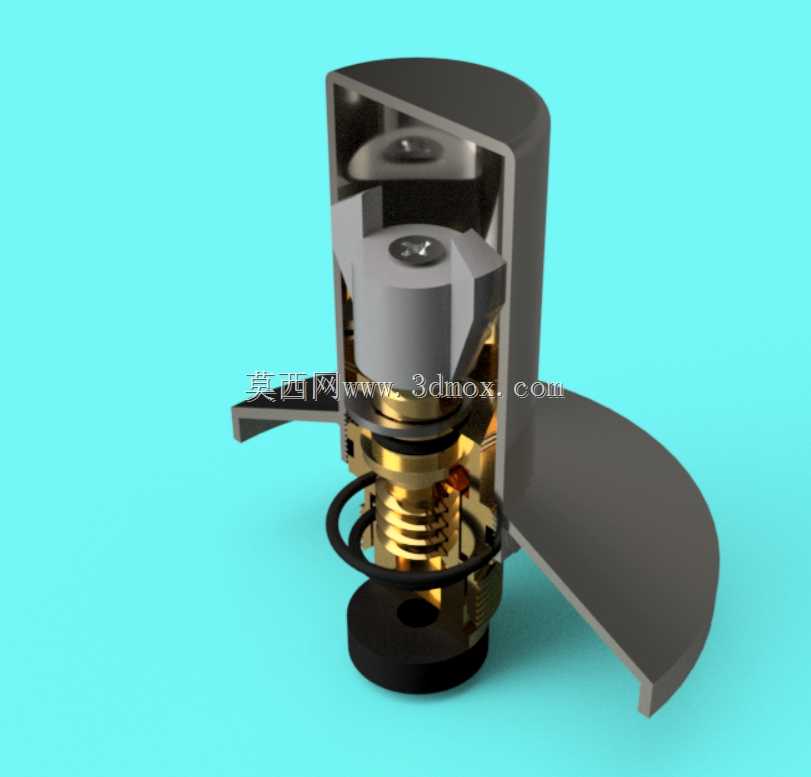

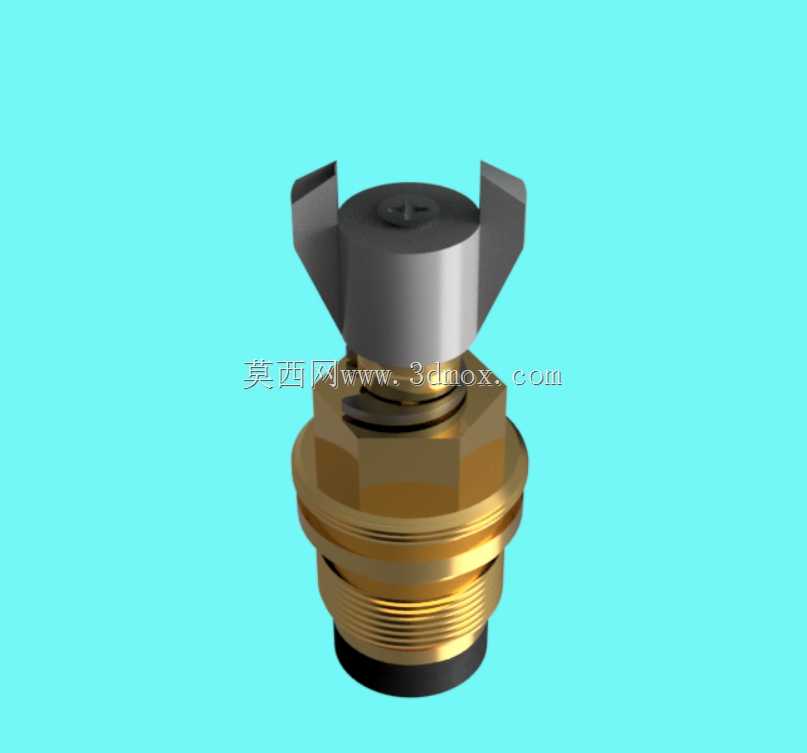

　　从功能特性上拆解，这款阀件采用升降式截止阀芯结构，顶部的蝶形翼状手柄无需借助额外扳手工具，徒手即可施加足够的启闭扭矩，手柄和阀芯杆之间采用扁位配合传递扭矩，避免长期使用后手柄和阀杆之间出现打滑空转的问题；阀芯密封部位采用多层橡胶密封圈叠加的结构，在阀杆升降过程中可全程保持动密封效果，避免阀杆部位出现渗漏；中部的六角锁紧结构既作为阀芯组件和阀体的装配锁紧位，也可作为安装时的扳手夹持位，方便热熔连接时固定阀件，避免阀体转动导致的接口变形；底部和PPR管道连接的承插部位，严格按照PPR管件的标准承插深度设计，内壁做了定位止口，热熔插入时可保证连接深度一致，避免插入过深导致管道通径缩颈、或是插入过浅导致连接强度不足的问题；金属质感的阀芯嵌件部分采用和PPR材质包覆注塑的结构，嵌件和塑料主体之间做了多道环形防脱槽，长期受水温变化热胀冷缩时，不会出现金属嵌件和塑料主体松脱渗漏的问题。

　　在设计思路的还原上，建模时优先保证了各运动部件的配合间隙合理性：阀杆和阀芯导向孔之间的间隙控制在0.1-0.15mm，既保证阀杆升降转动时无卡滞，也不会因间隙过大导致密封件偏磨；密封圈的压缩量按照橡胶密封件的常规设计值设置，静态压缩率控制在20%-25%区间，保证密封效果的同时不会因压缩量过大导致启闭扭矩过高、或是密封圈过早老化失效；蝶形手柄的翼展尺寸按照成人手掌的握持尺度设计，单手握持时两个翼片刚好贴合掌心和指根部位，施加扭矩时无需过度用力即可达到公称压力下的密封所需锁紧力，手柄边缘做了圆角过渡，冬季徒手操作时不会硌手。

　　从安装边界尺寸来看，这款阀件整体高度在热熔连接完成后，不会超出常规PPR管道安装的预留空间，手柄的最大旋转半径控制在45mm以内，在管道井、墙面暗敷槽、橱柜内部等狭小安装空间内，操作手柄启闭时不会和周边的墙体、其他管线、柜体结构发生干涉；阀体两端承口的同轴度公差控制在0.2mm以内，和管道热熔连接后不会出现管路偏斜，减少管路安装后的内应力，避免长期使用后接口处因应力集中出现开裂；中部六角锁紧位的对边尺寸符合常规活动扳手的开口规格，安装维护时无需使用专用工具，普通家用活动扳手即可完成阀芯的拆卸更换，后期维护时无需整体切割管路，仅需拆开中部锁紧结构即可更换密封件或阀芯组件，降低后期运维成本。

　　建模过程中对所有易被忽略的细节都做了还原：包括阀杆顶部的一字槽结构（用于手柄损坏时可借助一字螺丝刀临时启闭阀门）、各密封件的安装槽位、金属嵌件表面的防滑滚花结构、阀体表面的注塑工艺圆角、手柄和阀杆连接的定位卡扣结构，所有细节均和实物保持一致，没有做简化处理，可直接用于渲染出图、结构教学、管路装配模拟等场景，也可作为同类型阀件改型设计的基础参考模型，帮助设计人员快速把握PPR截止阀的常规结构比例、配合尺寸和安装要求，减少从零开始建模的重复工作量，也能让刚接触管路设计的人员直观理解这类民用给水阀件的内部构造和工作原理。
