矿用气动双开平衡风门结构设计

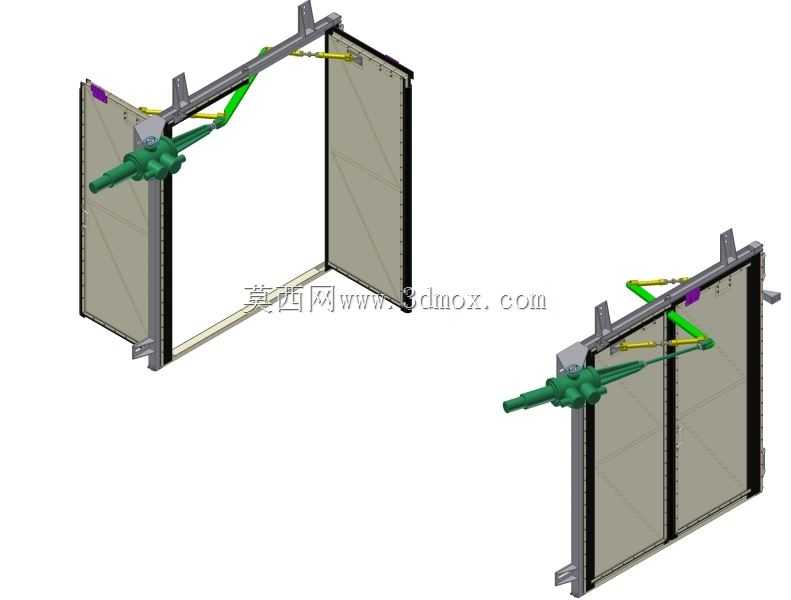

　　这套风门结构主要面向井下巷道通风系统的隔风、导风场景设计，在井下通风网络中承担着隔断风流、按需调节巷道风压、保障人员与矿用设备通行的核心作用，区别于普通民用风门，其结构强度、密封性能、驱动可靠性都需要适配井下高湿、高粉尘、存在风压波动的复杂工况。从结构组成来看，整套装置包含门框总成、双扇对称门体、气动执行机构、平衡连杆组件、密封胶条、安装固定支座几个核心部分，双开门体的对称布局能够平衡巷道两侧的风压差值，降低门体开启时的驱动阻力，避免单侧风压过大导致门体开启困难、关闭冲击的问题。

　　设计过程中首先考虑的是安装边界的适配性，门框采用型钢焊接成型的框架结构，可直接锚固在巷道混凝土衬砌或者金属支护的端面，安装时需要保证门框所在平面与巷道轴线垂直，门框上下导轨的平行度公差控制在2mm以内，避免门体开关过程中出现卡滞。门体采用框架加蒙皮的轻量化结构，内部设置加强筋提升整体抗形变能力，门体边缘设置连续的三元乙丙密封胶条，关闭时胶条压缩量控制在3-5mm，既保证密封效果减少漏风，又不会因为压缩量过大导致门体关闭阻力陡增。

　　驱动部分采用气动执行器作为动力源，适配井下普遍存在的压风管路系统，不需要额外布设电力驱动线路，符合井下防爆安全要求。平衡连杆组件是这套结构的设计核心，连接气动执行器输出端与两扇门体的转轴，通过连杆的运动轨迹约束，实现两扇门体的同步反向开合，单台执行器即可驱动双扇门同时动作，相比单门独立驱动的结构，减少了动力部件数量，降低了故障点，同时能够保证两扇门的开合角度完全一致，避免出现门扇不同步导致的密封间隙。连杆的铰接点全部采用自润滑轴承，适配井下多粉尘的工况，减少日常维护的注油需求，铰接处设置防尘密封罩，避免煤尘进入铰接缝隙造成磨损卡滞。

　　在功能特性上，这套风门可实现常闭状态下的可靠隔风，人员或设备通行时通过气阀控制执行器动作，带动连杆驱动门体同步开启，通行完成后可通过气动复位结构带动门体自动关闭，关闭过程中连杆的阻尼结构能够缓冲门体的闭合冲击，避免门体与门框刚性碰撞产生火花或者结构变形。门体上设置的观察窗采用高强度钢化玻璃，可在不开启风门的情况下观察对侧巷道的情况，避免人员或设备在风门两侧对冲。安装尺寸方面，整套风门的净通行宽度适配常规矿用胶轮车的通行需求，门体开启角度可达到90度以上，开启后门体完全贴靠在巷道侧壁，不会占用巷道的有效通行宽度，门框顶部的执行器安装座突出高度控制在300mm以内，不会干涉巷道顶部的管线布设。

　　结构设计过程中还充分考虑了井下的安装维护便利性，所有部件均采用螺栓连接的装配式结构，不需要在井下进行大量焊接作业，部件拆分后的单块重量不超过50kg，可通过井下常规的人力搬运完成组装，不需要动用大型吊装设备。门体的密封胶条采用卡槽式固定结构，磨损后可直接抽出更换，不需要拆解整个门体结构。气动执行器采用标准化的矿用通用型号，备件通用性强，出现故障时可快速整体更换，减少风门停用对通风系统的影响。在风压适配性上，通过平衡连杆的力臂匹配设计，可承受两侧最大3000Pa的风压差值，在风压波动的情况下依然能够保证门体顺利开启，不会出现被风压压死无法打开的情况。门体表面采用防锈防腐处理，适配井下高湿、存在腐蚀性气体的环境，整体结构的设计使用寿命不低于10年，日常仅需要定期检查铰接点磨损情况、密封胶条完整性以及气动管路的密封性即可，维护工作量极低。
