基于MG995舵机的低成本气液两用伺服控制阀

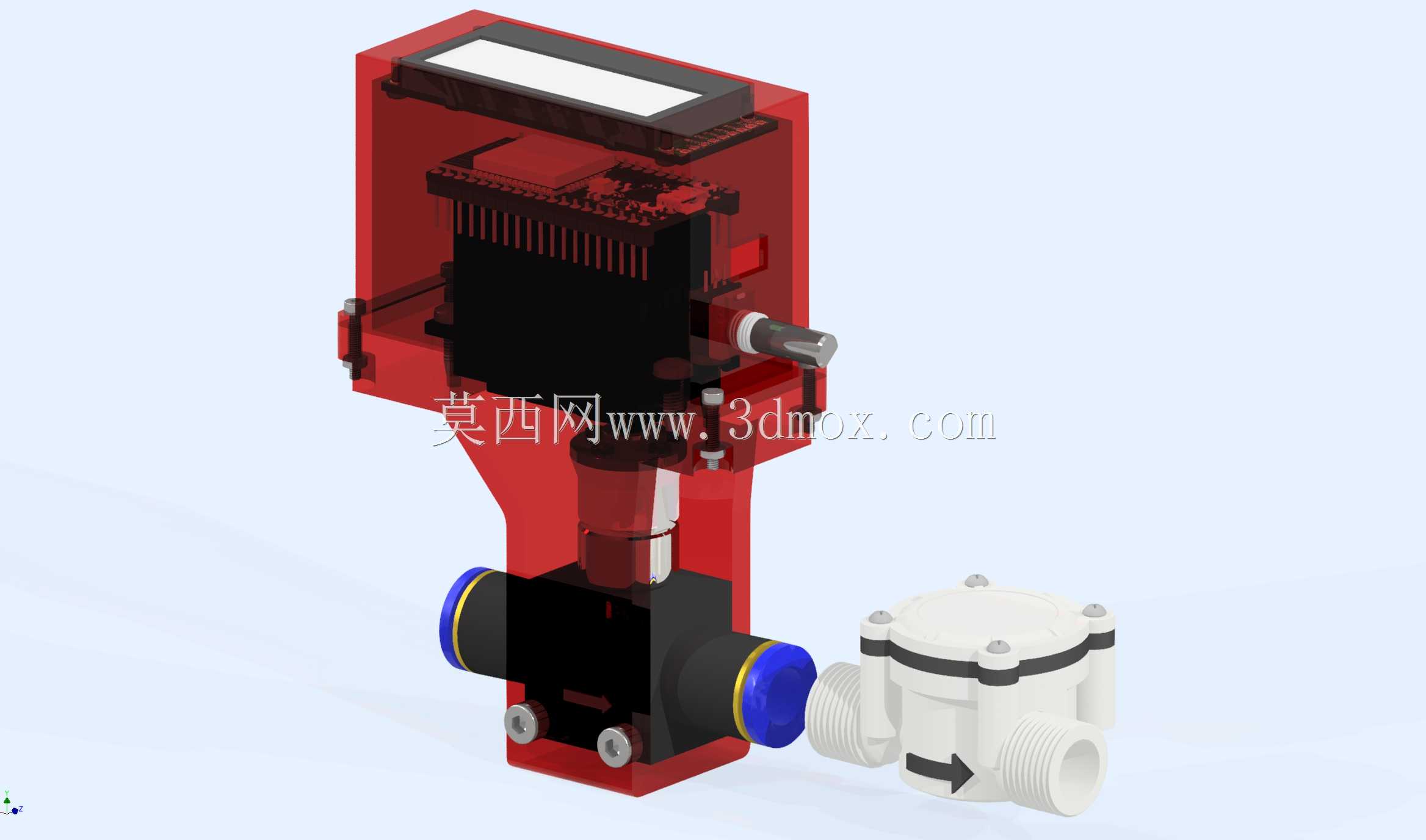

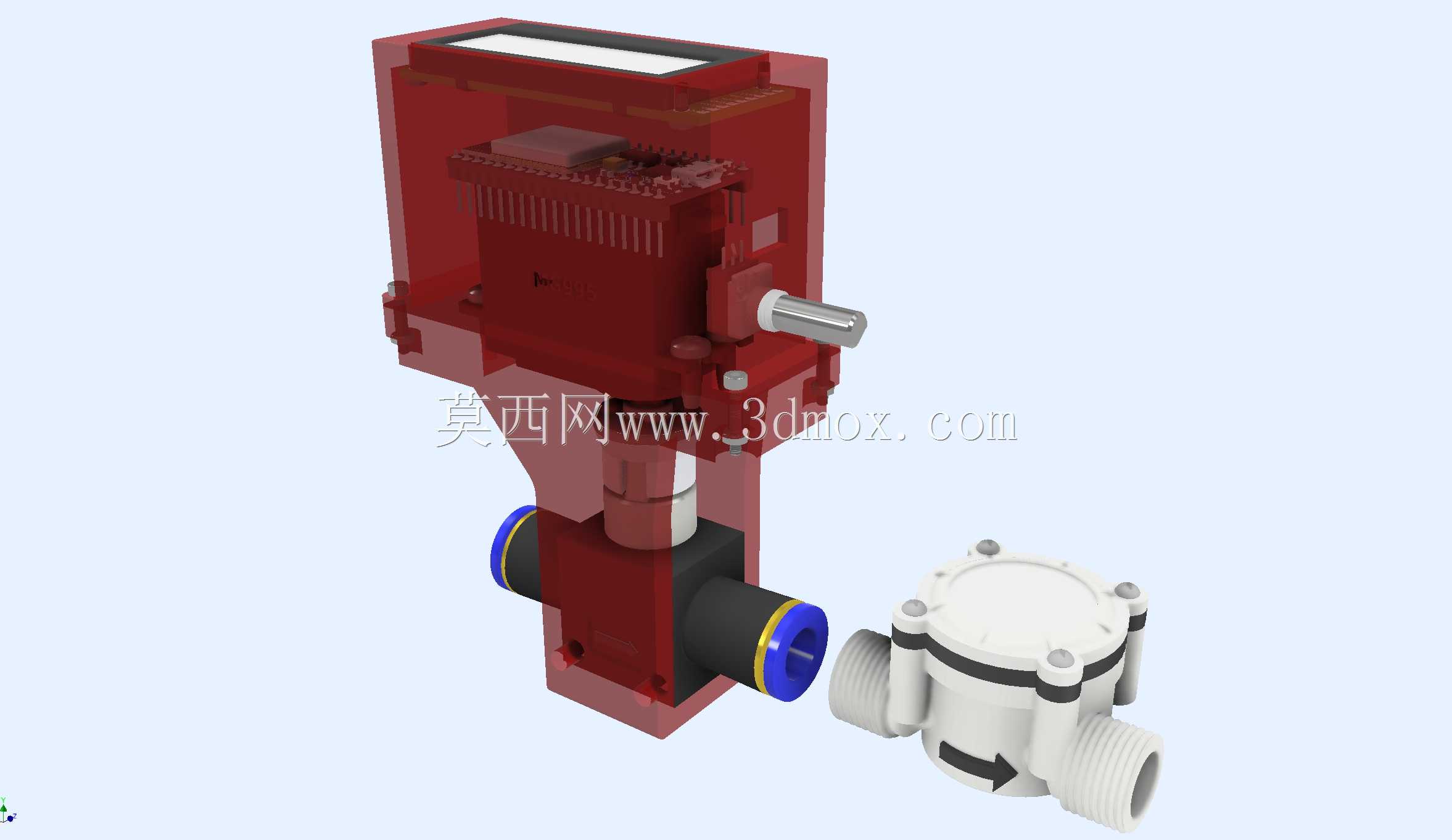

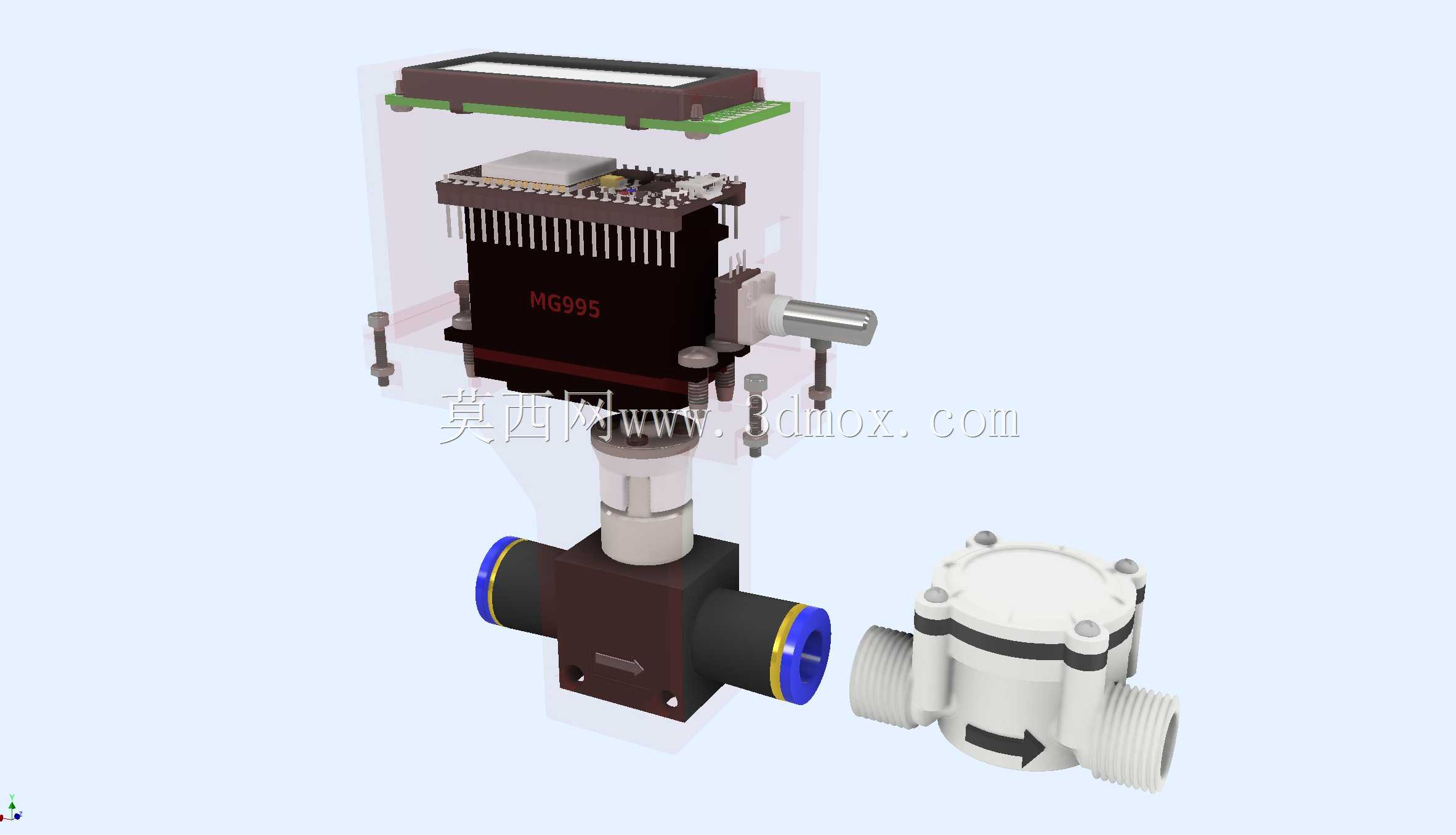

　　这款伺服阀的设计初衷，是面向小型实验装置、家用智能水控系统、小型气动回路这类对成本敏感，但又需要精准流量调节的场景，很多入门级的创客项目、小型自动化改造场景里，动辄上百元的工业级比例伺服阀成本占比过高，用常规通断阀又没法实现连续的流量调节，这套结构刚好填补了这个区间的应用空白。从结构组成来看，整套装置把MG995舵机的旋转输出，通过直连的阀杆结构传递到阀芯，没有复杂的减速齿轮组，传动路径极短，一方面减少了传动间隙带来的控制死区，另一方面也把整体结构的体积压到了最小，整套执行机构和阀体整合之后，安装占用的空间比常规的工业微型伺服阀小近三分之一，适合在紧凑的设备内部布设。

　　实际使用中，这套阀既可以适配低压水路，也可以兼容低压气动回路，搭配ESP32这类微控制器和流量传感器组成闭环控制的时候，不需要额外加装信号放大板，舵机本身的扭矩足够驱动塑料阀芯完成0到90度的全行程转动，响应速度完全能满足小型系统的调节需求，比如家用智能浇花系统的流量调节、小型水族箱的水流控制、学生实验台的气路流量微调这类场景，不需要太高的耐压等级，常规0.6MPa以下的工作压力下，阀芯的密封结构完全能满足无泄漏要求。

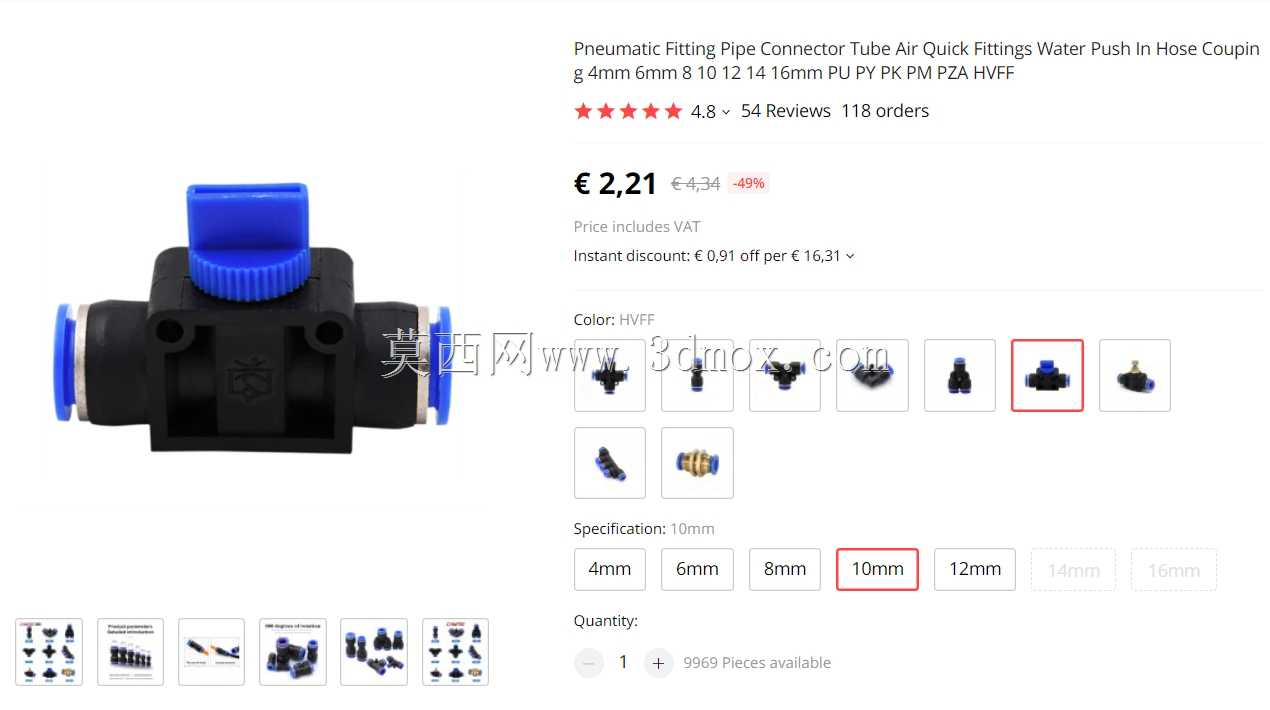

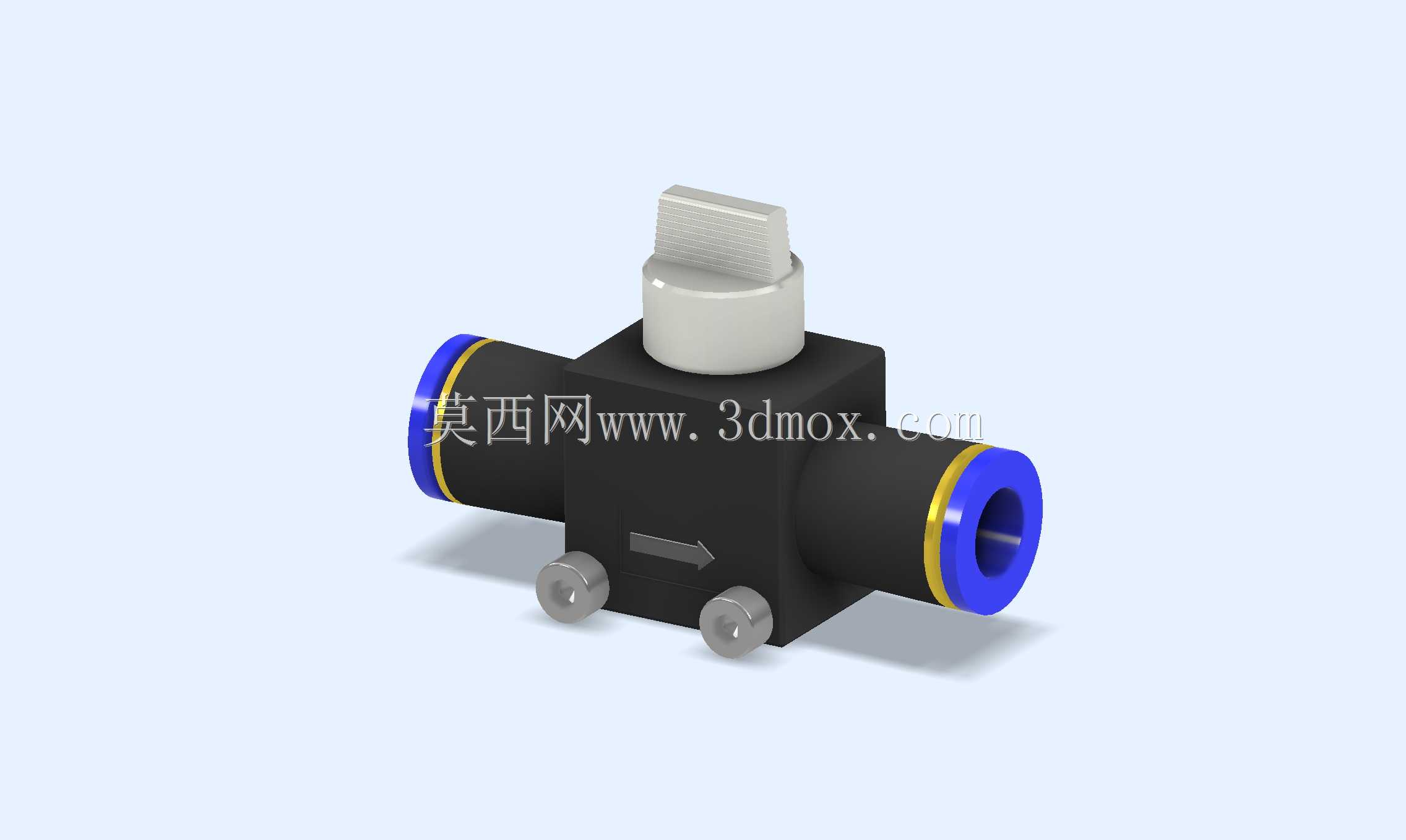

　　设计的时候特意选用了市面上通用的快插气动接头作为管路连接端，不需要额外加工专用的连接螺纹，不管是接PU气管还是软质水管，直接把管路插进接头就能完成密封固定，现场安装不需要额外的密封胶带、管箍这类辅材，拆装维护的效率很高。阀体部分的流道做了圆弧过渡处理，没有直角的流道死角，流体通过的时候压损比同通径的直角阀低15%左右，不管是走水还是走压缩空气，都不会因为流道突变产生明显的紊流，流量调节的线性度更好，在小开度区间也不会出现流量跳变的情况。

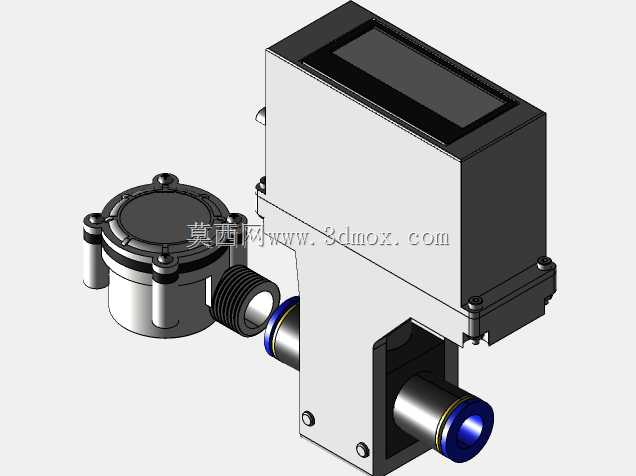

　　从安装边界来看，整套结构的固定位只需要在安装面板上开两个对应安装孔，用M3的螺丝就能把整个阀组固定，执行器部分的接线端预留了足够的插拔空间，舵机的三线接头和流量传感器的接线可以顺着结构侧面的走线槽排布，不会和运动的阀杆产生干涉。考虑到低成本应用场景的加工便利性，除了舵机本身的金属齿轮、接头的金属卡簧、阀芯的密封胶圈之外，其余结构件都可以用FDM3D打印制作，不需要高精度的机加工，打印精度0.2mm的普通桌面级打印机就能满足装配公差要求，个人用户也能自行制作替换件，后期维护不需要采购专用的配件。

　　实际测试的时候，在0.3MPa的水压下，全行程的调节时间不到0.2秒，配合流量传感器的反馈，流量控制精度可以达到满量程的5%以内，完全能满足非工业级高精度场景的使用需求，比如小型水培设备的营养液流量调节、桌面型小型气动夹具的压力控制、DIY智能水龙头的流量调节这类场景，这套结构的可靠性和成本控制都能达到很好的平衡。结构上特意把舵机的安装位做了抬高处理，就算管路出现少量的冷凝水或者渗漏，液体也不会顺着阀杆流到舵机的电路部分，提升了潮湿环境下的使用可靠性，电路部分和流体通路完全隔开，就算出现阀芯密封失效的情况，液体也会顺着结构底部的导流槽排出，不会接触到电子元件。
