手摇式胡萝卜磨碎设备结构设计

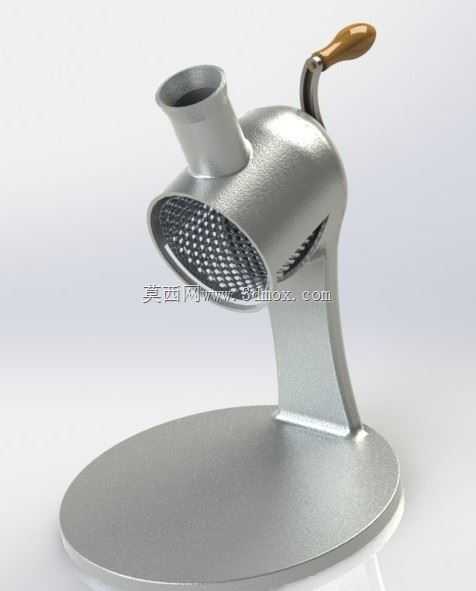

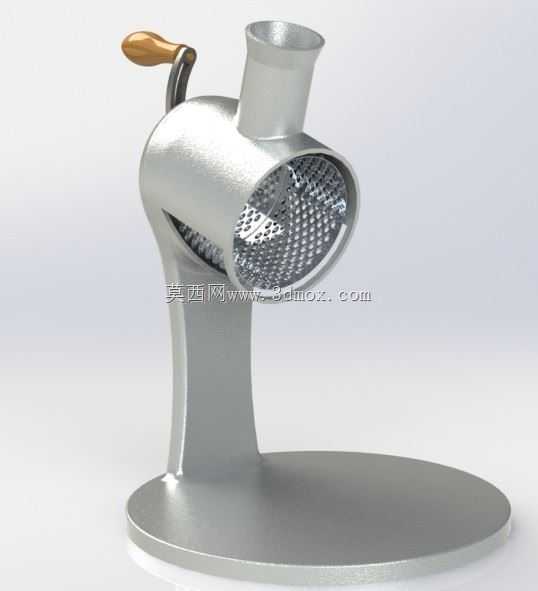

　　这款手动式食材磨碎设备，核心定位是小型餐饮场景、家庭厨房的根茎类食材细磨处理，区别于大型工业级食品破碎生产线，它不需要外接动力源，完全依靠手摇输入扭矩完成磨碎作业，适配小批量胡萝卜、土豆、块根类果蔬的磨泥、磨细需求，比如小型轻食店现做胡萝卜泥配料、家庭自制辅食或者馅料的时候，不需要启动大型电动设备，随用随操作，清洗也没有电动设备的电路密封顾虑，整体结构完全可以接触水冲清洁，没有电路进水短路的隐患。从结构布局来看，设备采用立式悬臂支撑结构，底部是大直径圆形配重底座，安装时只需要放置在平整的操作台面上即可，不需要额外打螺栓固定，底座的重量加上大直径的支撑面，足以抵消手摇操作时产生的倾覆力矩，实际操作时哪怕单手摇动手柄，

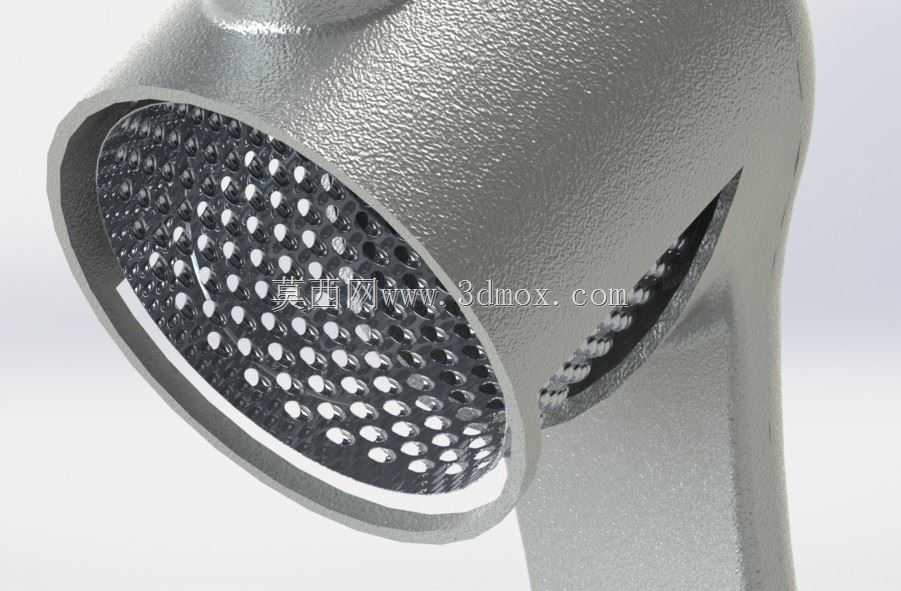

　　设备也不会出现侧滑或者翘边的情况，整体占用的台面投影尺寸大概和常规家用烧水壶的底座占地接近，不会过多占用厨房操作空间，闲置时可以直接立在台面角落或者收纳进橱柜层板，不需要预留专门的固定安装位。磨碎执行部分的核心是带密集冲孔的锥形磨辊，进料口设置在磨腔的顶部，是上小下大的喇叭口结构，投放食材的时候不需要刻意对准，切块后的胡萝卜块顺着进料口的斜面就能滑入磨腔内部，和旋转的磨辊接触，磨辊表面的冲孔做了翻边锐化处理，旋转过程中靠锐边刮削食材表面，把块状胡萝卜逐步刮成细蓉状，磨碎后的食材从磨腔前端的敞口位置直接排出，下方可以直接用容器承接，不需要额外设置封闭的出料通道，减少了食材残留的死角，

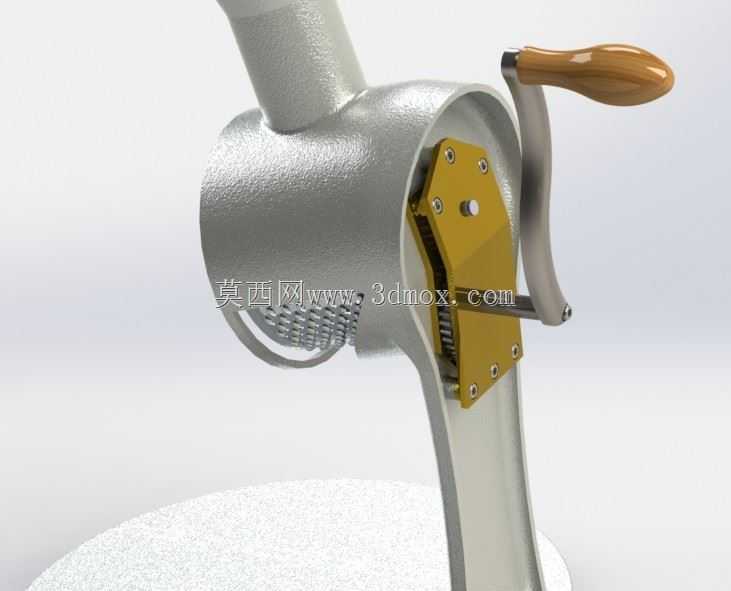

　　清洁的时候只需要擦拭磨腔内壁和磨辊表面就能清理干净残留的食材残渣。动力输入部分采用侧置摇臂结构，摇柄末端配实木握持套，操作时手掌握持的触感不会像金属手柄那样冰手，摇臂和磨辊的连接轴位置设置了含油轴承衬套，转动时的阻尼很小，哪怕连续磨碎十公斤左右的胡萝卜，手腕也不会因为过大的转动阻力产生明显的酸胀感，传动结构没有复杂的齿轮组，就是摇臂轴直接连接磨辊，传动比1:1，摇动手柄的转速直接对应磨辊的转速，操作人员可以根据需要的磨碎粗细程度调整摇转速度，想要更细腻的蓉状就慢摇，想要带一点颗粒感的碎料就适当加快摇速，不需要额外的调速结构，完全靠操作手感就能控制出料的粗细程度。设计的时候特意把磨腔的敞口朝向斜下方，磨碎的食材靠重力自然下落，

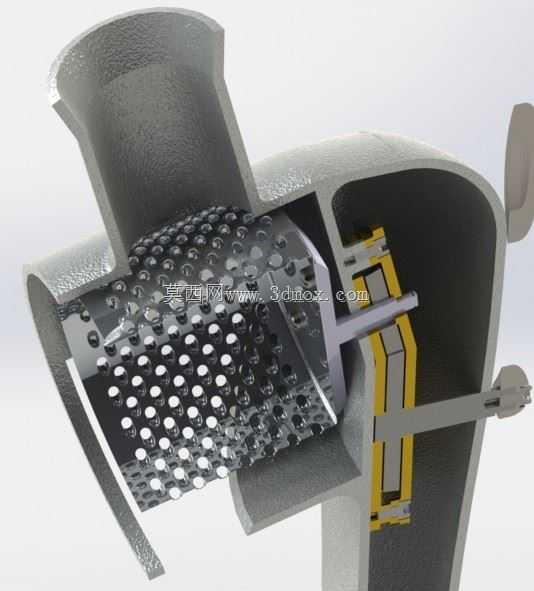

　　不会在磨腔内部堆积堵塞，磨辊和磨腔内壁的间隙控制在2毫米左右，既不会因为间隙过大让食材卡在缝隙里无法被磨到，也不会因为间隙过小导致转动时出现磨辊蹭腔的卡滞问题，所有和食材接触的结构部分都采用光滑的金属曲面，没有尖锐的棱角、没有狭小的拼接缝隙，不会出现食材卡在缝隙里变质发霉的卫生隐患，每次使用完之后用流动水加毛刷就能快速清理干净，没有清洁死角。支撑臂采用流线型的变截面结构，从底座位置向上逐步收窄再延伸连接到磨腔壳体，既保证了支撑的结构强度，摇动手柄产生的侧向力会顺着支撑臂传递到底座，不会出现支撑臂变形晃动感，同时流畅的曲面外形也不会积存油污，擦拭的时候顺着曲面一抹就能把表面的污渍擦干净，没有直角凹槽这类容易积灰藏污的结构。实际使用场景里，除了家庭厨房、小型轻食门店，它也适合户外无电源的露营场景使用，不需要接电就能完成食材磨碎作业，整体重量控制在单手提携的范围内，户外移动携带也不会有过重的负担，和电动磨碎设备相比，它没有电机发热的问题，可以连续作业直到把需要处理的食材全部磨完，不会出现电动设备长时间运行触发过热保护停机的情况，结构上没有易损的电子元件，长期使用只需要定期给转轴位置加一点食品级润滑脂就能维持顺畅的转动手感，维护成本极低。
