FDM三维打印机热端挤出组件结构设计

　　在桌面级FDM熔融沉积成型设备的核心功能模块中，热端挤出组件直接决定了耗材熔融质量、出丝稳定性与连续打印的可靠性，是整套打印系统中直接影响成型精度的核心执行部件。日常打印作业里，PLA、ABS、PETG等各类丝状耗材从送料机构送入热端流道后，需要在加热块区域精准升温至对应耗材的熔融温度区间，再通过指定口径的喷嘴均匀挤出，逐层堆叠完成实体零件的成型。这套组件的设计需要同时兼顾散热效率、温度隔离、安装适配性与流道顺畅度，任何一个环节的设计缺陷都会直接引发堵头、漏料、温度串扰、出丝不均等常见打印故障。

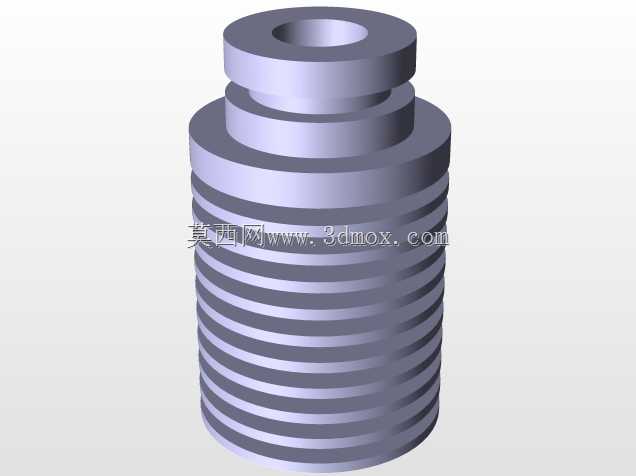

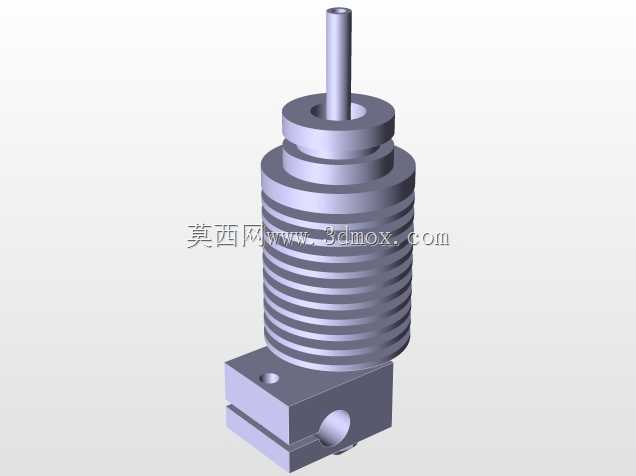

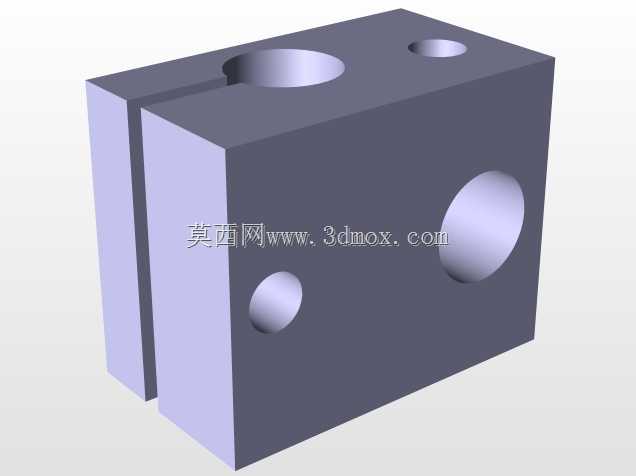

　　从结构设计逻辑来看，整套组件采用分段式温度隔离设计，上部的散热段采用多圈环形散热鳍片结构，通过增大与空气的接触面积，将加热块向上传导的多余热量快速散出，避免热量向上传递导致耗材在喉管位置提前软化膨胀，造成送料阻力增大甚至堵料的问题。散热段下方设置隔热过渡段，通过低导热系数的结构衔接散热区与下部加热区，精准控制温度梯度分布，保证熔融段的温度稳定在设定区间，同时非熔融段的耗材始终保持固态，起到活塞式推送的作用，保障送料压力能够稳定传递到喷嘴位置。下部加热块集成了加热棒与测温元件的安装孔位，能够精准控制熔融腔的温度波动范围，喷嘴采用标准螺纹接口与加热块连接，可根据打印层厚、精度需求更换不同口径的喷嘴，适配不同打印场景的需求。

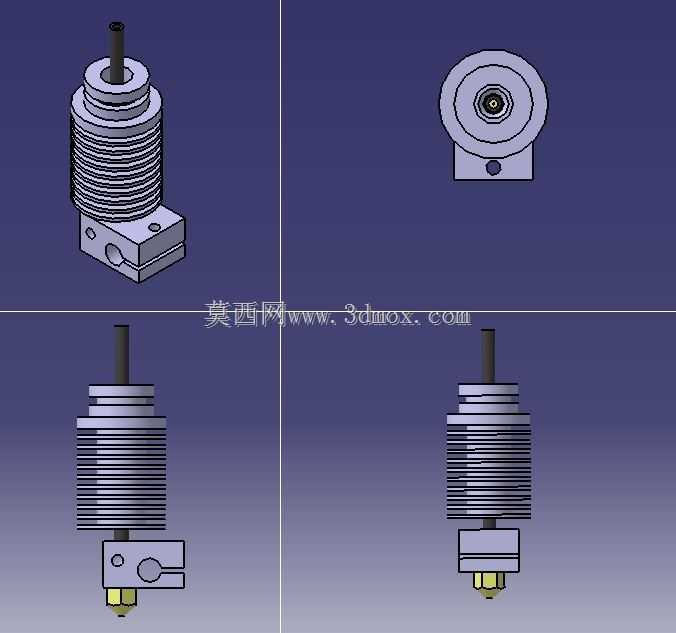

　　安装边界方面，这套热端组件采用侧装固定结构，加热块侧面预留标准安装孔位，可直接适配主流的X轴移动滑台安装位，无需额外设计转接件即可完成装配。组件整体轴向尺寸经过优化，在保证散热鳍片有效散热面积的前提下控制整体高度，避免Z轴方向的安装干涉，适配多数近程送料结构的桌面级3D打印机安装需求。进料口采用标准管径设计，可匹配通用规格的聚四氟乙烯送料管，远程送料与近程送料结构均可适配。喷嘴末端到安装基准面的距离经过精准校核，配合常规的打印平台调平流程即可快速确定初始打印高度，降低设备调试的难度。

　　实际应用场景中，这套热端组件可覆盖日常民用打印、教学实训、小型零件打样等多类使用场景，针对不同耗材的打印温度特性，可通过调整加热块的温度参数适配不同耗材的熔融需求。散热鳍片的结构设计兼顾了被动散热的需求，常规打印速度下无需额外加装散热风扇即可满足温度隔离要求，高速打印场景下也可在散热段位置加装辅助散热风扇，进一步提升散热效率，避免长时间连续打印导致的热量累积问题。流道内壁采用光滑过渡设计，减少耗材在流道内的流动阻力，降低耗材残留引发的堵头概率，同时也方便后期维护时的清理操作。组件的各连接部位均采用密封衔接设计，避免熔融状态的耗材从连接缝隙溢出，减少漏料对打印过程的干扰，也降低了高温耗材漏出引发的安全隐患。
