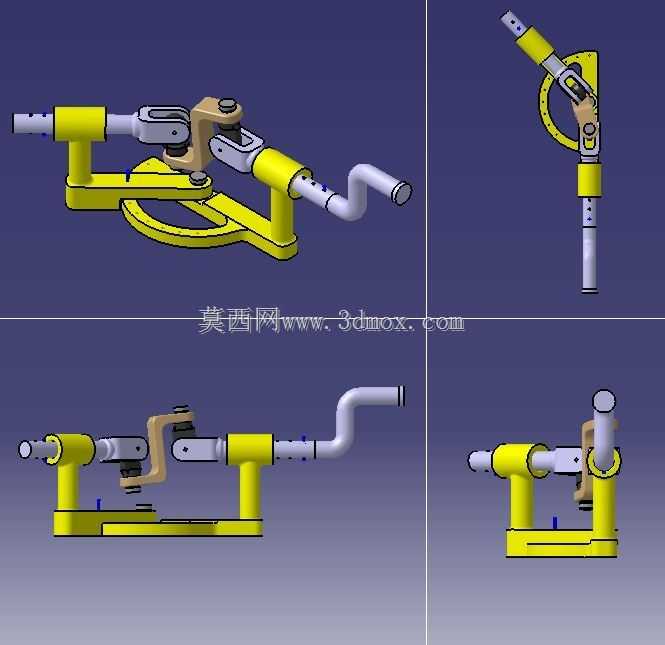

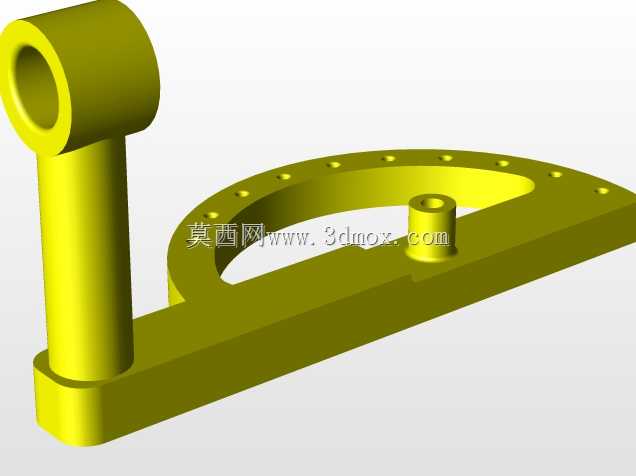

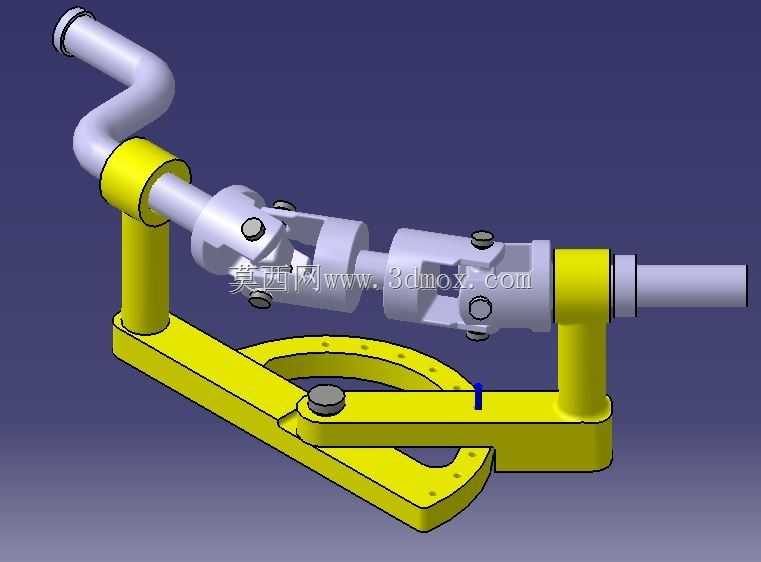

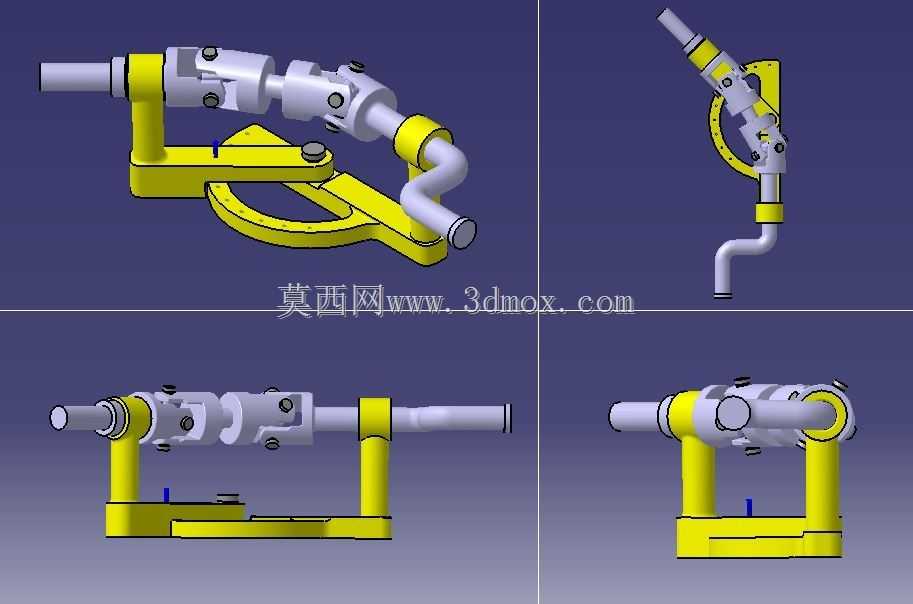

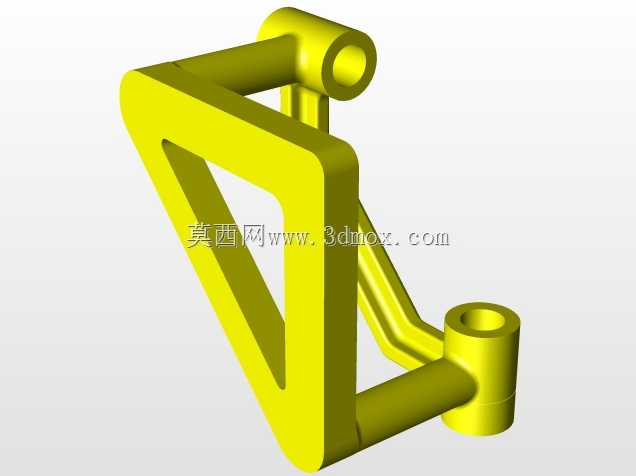

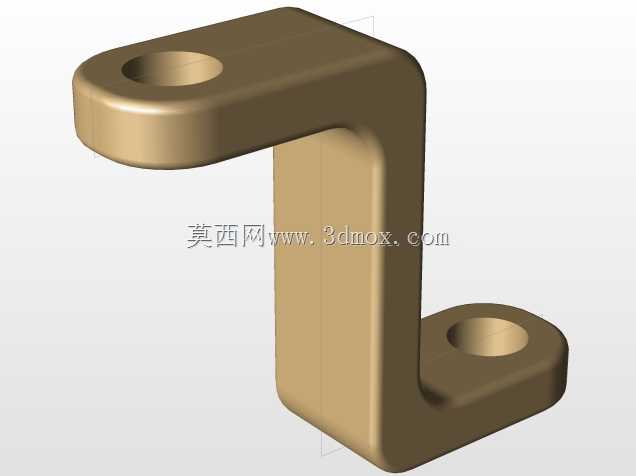

在多轴系非同轴传动的工程场景中,这类可调角度双万向节结构是解决变角度动力传递的核心部件,常见于工业机器人关节传动、非标自动化设备变向动力输出、农用机械转向传动、特种作业设备的动力接驳环节,尤其适配两轴夹角需要在90度到180度区间动态调整的工况,能在轴间角度持续变化的过程中保持传动比恒定,避免普通单万向节传动时出现的转速波动、附加载荷冲击问题。从实际使用需求出发,该结构采用双十字轴万向节串联的布局,通过中间连接轴的过渡,抵消单万向节的不等速传动缺陷,两端的轴头分别适配主动侧与从动侧的安装接口,一侧设计为弯轴输入结构,可避让设备内部的安装干涉区域,适配紧凑空间内的动力输入路径。支撑结构采用分体式铸造支架设计,底部带弧形调节基座,

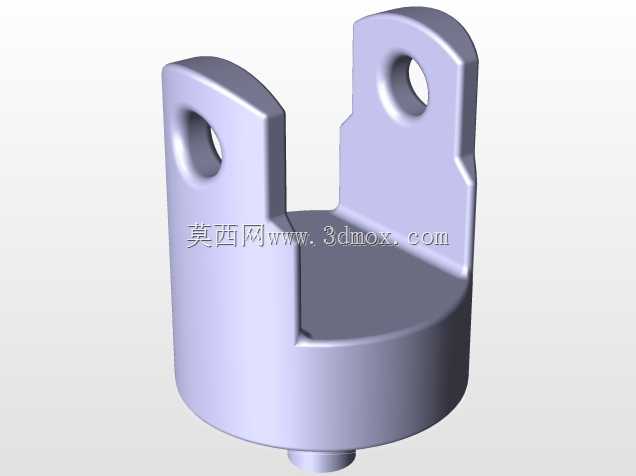

基座上预留均匀分布的定位孔,可通过螺栓锁紧实现支架角度的无级调整,进而改变两输出轴之间的夹角,调整到位后通过基座上的锁紧螺栓完成固定,避免传动过程中出现角度偏移。两侧的轴套采用耐磨铜套内嵌设计,与轴头采用间隙配合,既保证轴转动时的顺滑度,又能承受传动过程中的径向载荷,十字轴的连接部位采用螺栓锁紧的十字轴节叉结构,节叉与十字轴之间预留润滑脂加注空间,长期运行时可定期加注润滑脂降低磨损,延长部件使用寿命。设计过程中优先考虑安装边界的适配性,整体结构的横向安装尺寸根据常规传动扭矩需求设定,支架的高度尺寸预留足够的轴转动避让空间,弯轴的弯曲半径经过运动仿真校核,在最大180度夹角、最小90度夹角的调整范围内,所有运动部件均不会与支架、
基座发生运动干涉。传动扭矩的匹配上,该结构可适配中小功率的动力传递场景,节叉的壁厚、十字轴的轴径均按照常规工况的冲击载荷预留1.5倍的安全系数,避免过载时出现节叉断裂、十字轴变形的问题。实际装配时,需要先将两个万向节的节叉相位对齐,保证两端万向节的叉面处于同一平面,才能实现等速传动的效果,支架安装时需要保证两侧轴套的同轴度误差在允许范围内,避免轴转动时出现卡滞、额外磨损的问题。这类结构相比固定角度的联轴器,优势在于可根据设备的实际布局灵活调整传动角度,不需要重新加工连接轴、调整设备整体布局,大幅降低非标设备的改造成本,在需要频繁调整传动路径的试验设备、可重构自动化生产线上也有广泛的应用空间。结构的外露部件均做了圆角处理,避免安装调试过程中出现尖锐边角划伤的问题,基座的安装孔采用长圆孔设计,允许安装时存在小范围的位置误差,降低现场安装的对位难度。
