多地形适配电动助力自行车结构设计方案

　　这款多地形电动助力自行车的设计，核心瞄准非铺装路面通勤、郊野短途穿越、复杂路况代步的实际使用场景，区别于常规城市通勤电自的设计逻辑，从行走系统、动力架构、能量回收、补能方式多个维度做了针对性适配。行走系统选用宽截面脂肪无内胎轮胎，胎面接地面积较常规城市电自提升60%以上，低胎压状态下可在砂石、泥泞、浅草路面形成足够的接地抓附力，同时胎体本身的形变可过滤路面细碎颠簸，配合前叉位置的电磁减震器，除了常规的冲击缓冲作用外，减震器的往复运动可带动内部电磁感应结构做切割磁感线运动，将路面颠簸产生的冲击动能转化为电能回充至储能单元，避免传统减震器将冲击能耗散为热能的浪费。动力系统采用双自由轮链轮结构，将人力脚踏驱动与轮毂电机驱动做了动力解耦，

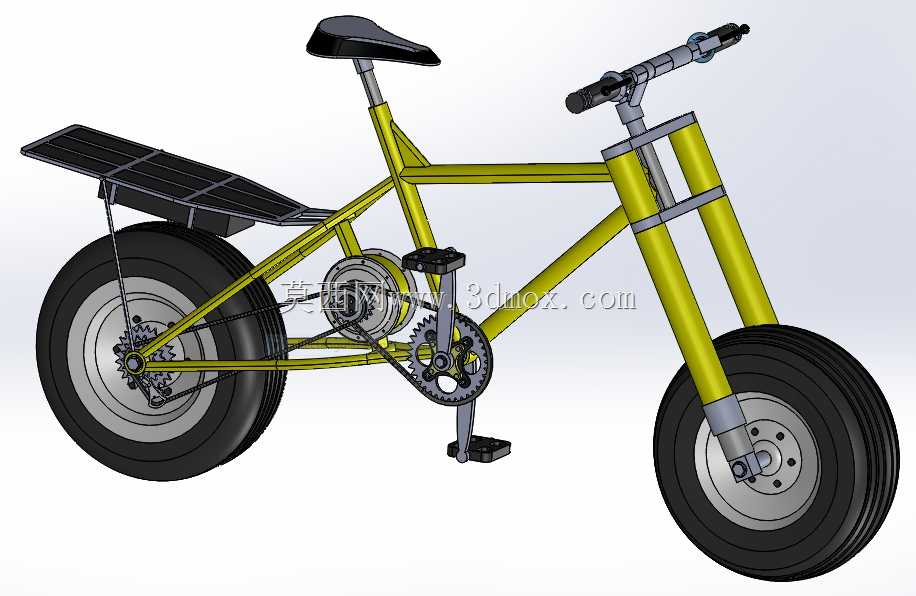

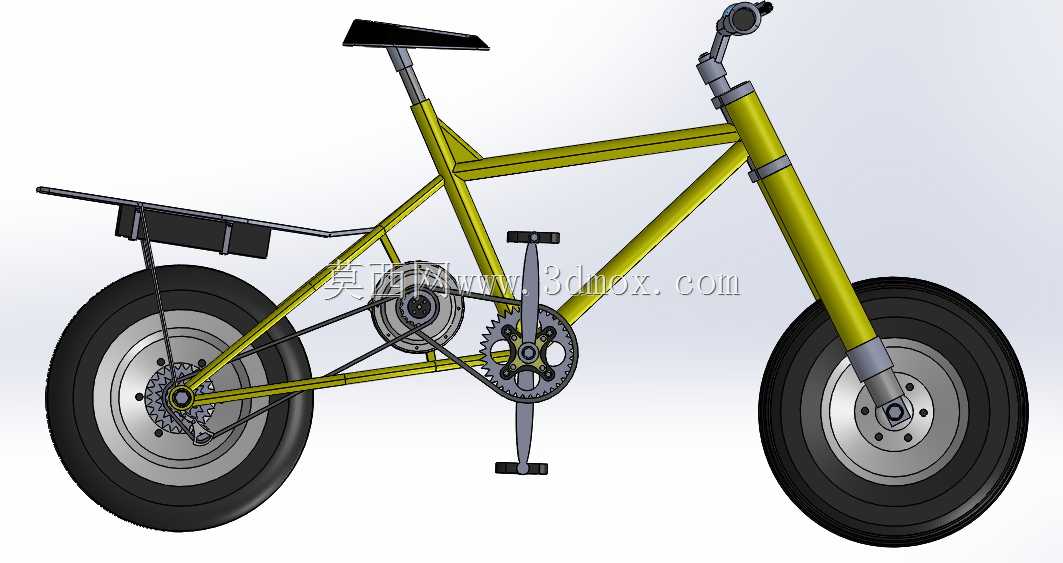

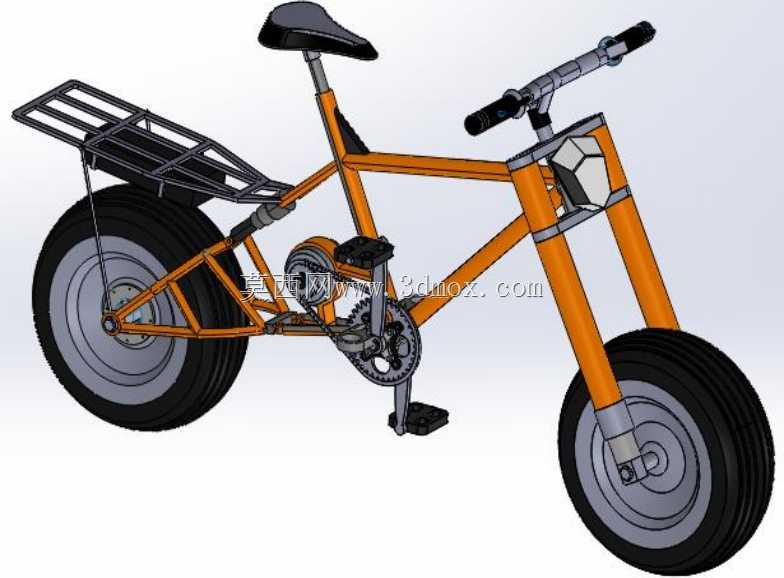

　　两套动力路径可独立输出也可协同工作：纯人力骑行时电机侧的自由轮处于打滑状态，不会带动电机转子形成额外磁阻，保证无电状态下的骑行踩踏效率；纯电驱动时脚踏侧自由轮分离，脚踏不会随电机转动跟转，避免衣物剐蹭风险；助力模式下两套动力通过链轮轴的扭矩传感器匹配输出比例，适配爬坡、逆风等大阻力场景的动力需求。轮毂电机采用中置布局安装在车架中部的下管与立管交汇位置，区别于常规前后轮毂电机的布置方式，将整车重心控制在两轮接地点的几何中心附近，爬坡时不会出现前轮抬升、后轮抓地力不足的问题，越野路面过障碍时前后轴载荷分配更均匀，减少翘头、甩尾的操控风险。车架尾部集成了载货货架结构，货架面板与太阳能电池板做了一体化融合设计，

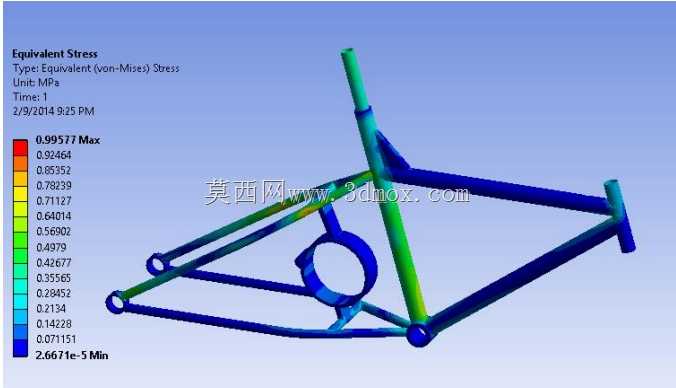

　　电池板的外形轮廓完全贴合货架的安装边界，没有额外突出结构，不会增加整车的横向、纵向通过尺寸，日常骑行时只要处于日照环境下即可持续为储能电池补能，补能线路直接接入电池管理系统的低压充电回路，无需额外改装接线，长时间户外停放时也可维持电池的基础电量，避免亏电损伤。整车的结构安装边界做了严格控制：车把宽度控制在720mm以内，满足林间小道穿行的通过性要求；轴距控制在1150mm，兼顾低速越野的稳定性与小半径转向的灵活性；脚踏最低离地间隙达到180mm，过坑洼、凸起路面时不会出现脚踏剐蹭地面的问题；座椅高度支持200mm范围的调节，适配不同身高的使用者调整骑行姿态。车架主体采用三角桁架式钢管焊接结构，前叉为双管正置结构，

　　连接位置做了加强筋处理，可承受越野路面的连续冲击载荷，后货架额定承载质量达到50kg，可满足户外出行携带露营装备、工具物资的装载需求。整车的电气线路全部内置于车架管材内部，避免户外骑行时泥水、树枝对线路的剐蹭损伤，电池组采用防水密封结构安装在车架下管位置，降低重心的同时可应对雨天骑行、浅水滩通行的防水需求。刹车系统采用碟刹结构，前后轮均配备大尺寸刹车盘，搭配断电传感器，捏下刹车时即可切断电机动力输出，保证制动安全性。
