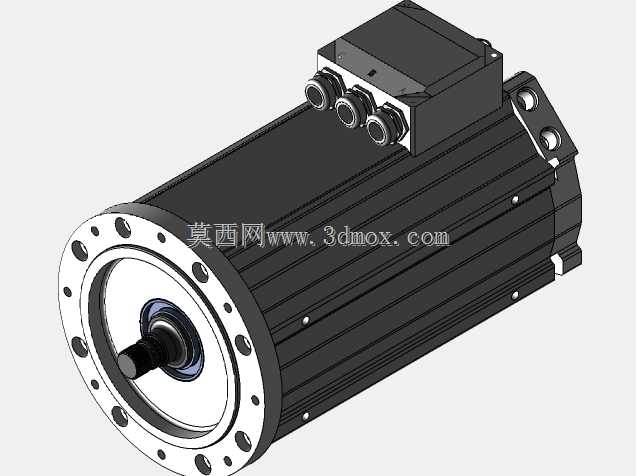

派克GVM系列高功率密度伺服驱动电机结构

　　在高端装备的动力选型环节，这类高功率密度伺服电机往往是紧凑布局设备的核心动力选项，常见于高精度数控机床进给轴、工业机器人关节驱动、自动化生产线的精密输送单元、新能源车辆的辅助驱动系统等对安装空间、动态响应有严苛要求的场景。不同于普通异步电机的粗放安装逻辑，这款电机的结构设计从一开始就瞄准了小空间内的高扭矩输出需求，机身采用带轴向散热筋的一体式铸铝壳体，既保证了壳体刚性，又能在不额外增加散热风扇体积的前提下，通过壳体表面的筋条增大散热面积，适配持续高负载运行的温升控制要求。从输出端的安装结构来看，前端法兰采用大直径止口配合圆周均布的安装螺栓孔，止口的公差带按照H7级精度设计，能够保证电机与负载端连接时的同轴度，

　　避免高速运转时出现偏心振动；输出轴采用带键槽的实心轴结构，轴伸长度经过匹配计算，既能够兼容标准联轴器、同步带轮的安装深度，又不会因为轴伸过长导致轴端挠度超标，影响传动精度。电机顶部的接线盒采用侧置布局，三个航插接口分别对应动力输入、编码器反馈、抱闸控制线路，接口采用IP65级密封结构，接线盒与机身的连接面带有密封胶条，能够适配车间多切削液、多粉尘的恶劣工况，避免异物进入接线腔导致线路短路。在设计建模的过程中，需要重点关注几个安装边界尺寸：首先是前端法兰的安装孔分布圆直径，这个尺寸直接决定了电机能否适配设备端的安装支座，建模时需要严格核对孔位的角度公差，避免出现安装错位；其次是机身的外径尺寸，部分设备的电机安装腔是封闭结构，

　　机身外径与腔体内壁的间隙需要预留至少5mm的散热空间，同时要考虑接线盒突出机身的高度，避免安装时接线盒与腔体内壁发生干涉；最后是后端编码器端的突出长度，部分带抱闸的型号后端会比普通型号长出30mm左右，选型建模时需要预留足够的尾部空间，方便后续检修时插拔编码器接线。从功能特性上看，这款电机的转子采用高磁能积的钕铁硼永磁体，转子惯量经过优化匹配，能够实现毫秒级的动态响应，在频繁正反转的工况下也能保持稳定的扭矩输出，不会出现失步问题；机身内部的绕组采用F级绝缘设计，能够承受最高155℃的工作温度，配合壳体的散热结构，能够在额定负载下长期连续运行。在实际的设备布局中，这类电机往往不需要额外加装减速箱就能直接驱动负载，

　　能够大幅缩减传动链的长度，减少传动环节的间隙误差，提升整个设备的运行精度。建模时还要注意电机表面的细节处理，比如壳体上的接地螺栓位置、铭牌安装槽的尺寸、吊环螺栓的安装孔位，这些细节虽然不影响主体结构，但在做整机虚拟装配时，这些小特征往往会影响布线、吊装等工艺环节的仿真验证，比如吊环孔的位置如果建模偏差，就会导致虚拟吊装时吊具与电机表面发生干涉，影响工艺方案的验证准确性。另外，电机的安装支座采用侧面带安装孔的凸台结构，除了前端法兰安装之外，也可以通过侧面的凸台进行卧式安装，适配不同的设备安装姿态，建模时需要注意侧面安装孔的螺纹深度，避免出现螺纹孔打通机身内部的结构错误，影响壳体的密封性能。在做运动仿真时，要注意电机输出轴的额定转速与最大扭矩参数，匹配对应的负载惯量，验证整个传动系统的共振频率，避免实际运行时出现共振问题。
