斜面式齿轮支撑轴承支架结构

　　这类斜面轴承支架多应用在中小型传动设备的动力传递路径中，常见于轻工输送线、小型农机传动箱、非标自动化设备的动力换向工位，主要承担轴系的径向与部分轴向载荷承载，同时适配安装面存在倾角的特殊装配场景，避免额外加工过渡安装板带来的装配累积误差。从实际使用场景来看，当设备内部传动链需要避让其他管线、运动构件，或是输入输出轴存在固定倾角的传动需求时，这类带斜面安装基准的支架就可以直接完成轴承组件的固定，不需要额外调整安装基面的角度，能有效压缩设备内部的装配空间，减少不必要的结构冗余。

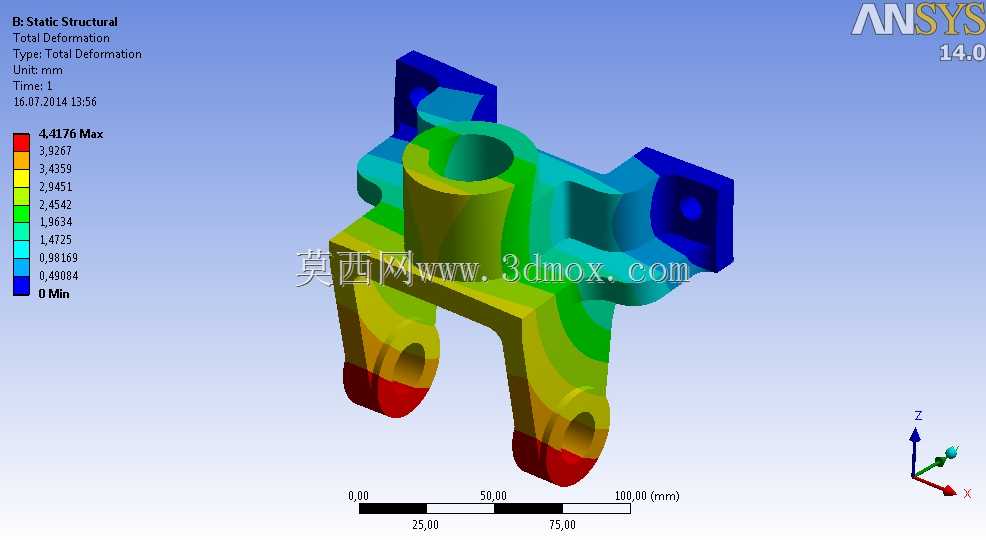

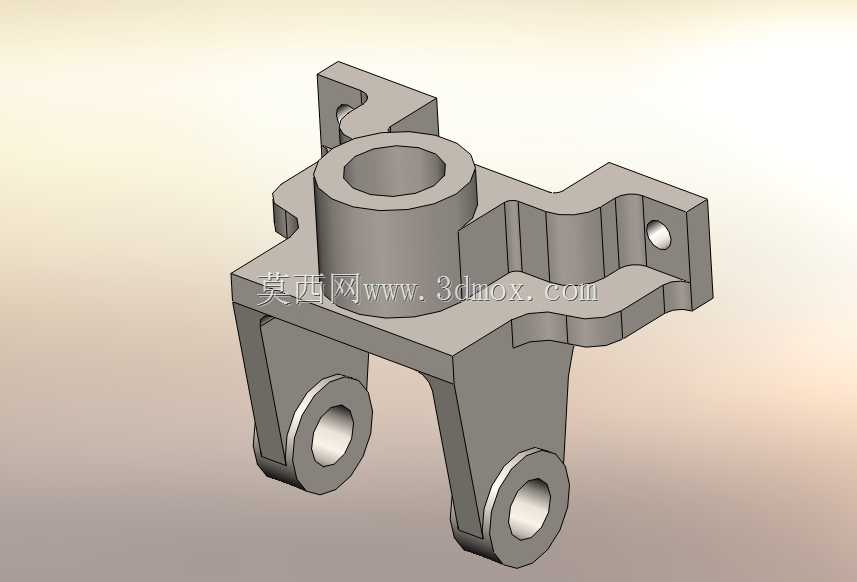

　　结构设计上，支架中部的筒状轴承安装位是核心承载区域，内孔预留了标准轴承的安装公差带，孔壁厚度经过载荷校核，能够承受常规齿轮传动带来的径向跳动载荷，筒身根部做了圆弧过渡处理，避免应力集中在直角连接处，长期受交变载荷时不会出现根部断裂的问题。支架下部延伸出的两个带孔支耳，是用于铰接安装限位拉杆或是辅助支撑构件的结构，支耳上的通孔同轴度经过设计约束，装配销轴后不会出现卡滞、偏磨的情况，支耳与主体连接的位置同样做了加厚处理，匹配铰接位置的受力特性。上部两侧的凸耳结构是支架的主安装固定位，凸耳上的安装孔位置与斜面基准匹配，安装时可以直接通过螺栓将支架固定在设备的倾斜安装基面上，凸耳的接触面做了铣平处理，保证安装后支架不会出现歪斜，保障轴承内孔的轴线位置精度。

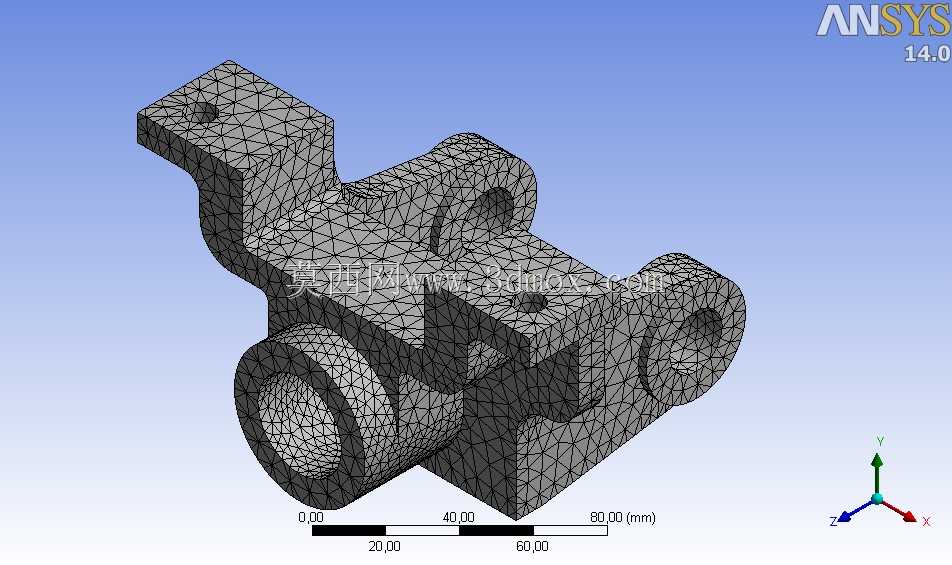

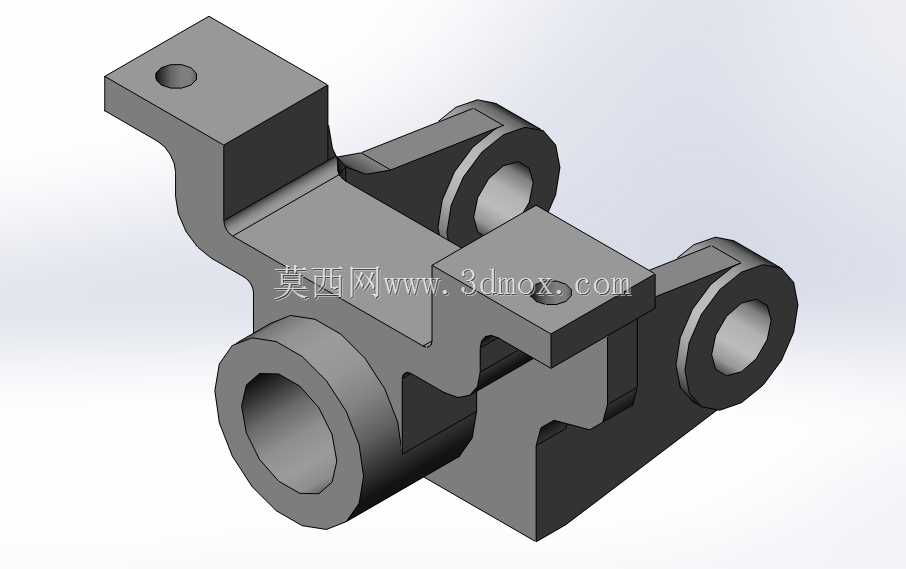

　　从安装边界来看，中部轴承安装孔的轴线与下部支耳孔的轴线保持垂直设计，同时与上部安装斜面形成固定的倾角，适配特定角度的轴系传动需求，整体结构的外轮廓没有突兀的突出结构，安装时周边预留3至5毫米的操作空间即可完成螺栓紧固、轴承压装的操作，不会和周边的齿轮、壳体构件发生运动干涉。设计过程中优先考虑了铸造工艺的成型特性，所有壁厚保持均匀，没有出现壁厚突变的位置，拔模斜度符合常规砂型铸造或是压铸的工艺要求，不需要额外做过多的工艺补正就可以直接开模生产，后续机加工仅需要处理轴承内孔、安装接触面、支耳孔几个关键位置，加工工序简单，量产成本可控。

　　实际选型使用时，需要注意匹配对应型号的轴承外径，确认支架安装斜面的倾角与设备安装基面的角度一致，同时校核下部支耳的铰接载荷是否满足辅助支撑的受力要求，避免过载导致支耳变形。这类支架相比平面安装的轴承座，最大的优势就是可以直接适配倾斜安装场景，省去了定制斜垫铁、调整安装面的工序，在非标设备的紧凑空间传动结构中实用性很强，同时一体铸造成型的结构刚性优于拼接式的安装结构，长期运行下的结构稳定性更好，能有效降低轴系运行时的振动幅度，延长轴承和配套齿轮的使用寿命。
