轴流直联式鼓风通风设备结构设计

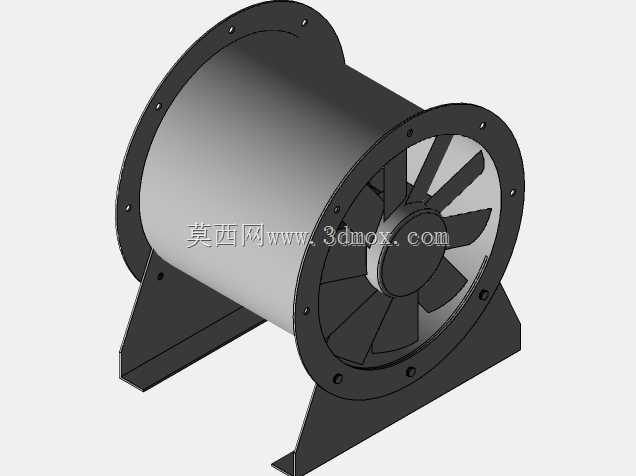

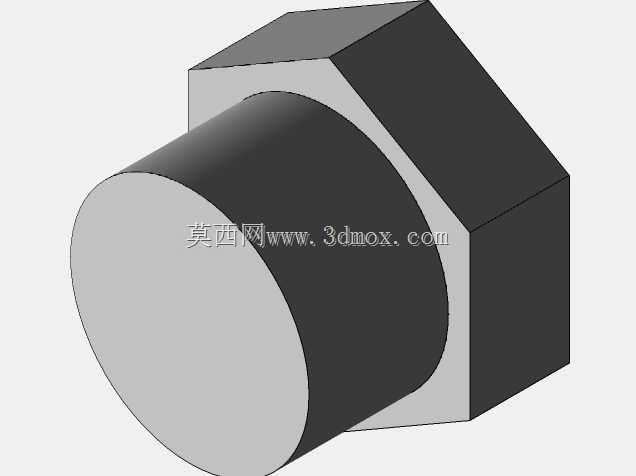

　　这款直联式轴流鼓风结构，主要面向车间工位送风、管道增压排风、小型设备散热配套、仓储空间空气循环这类常规通风场景，在工业厂房局部换气、涂装工位排雾、设备机柜强制风冷的工况中适配性较强，区别于离心风机的高压小流量特性，该结构主打大风量、低风阻的轴向送风需求，安装时不需要复杂的风道转向适配，可直接对接同管径的圆形通风管道，也可直接作为壁式排风、岗位送风的独立单元使用。从结构设计逻辑来看，整机采用直联传动架构，省略了皮带传动、联轴器传动的中间传动环节，叶轮直接与驱动电机输出端连接，既减少了传动过程中的功率损耗，也降低了后期运维过程中皮带张紧调整、联轴器对中校准的工作量，同时整机轴向长度更短，对于安装空间轴向尺寸受限的场景更为友好。

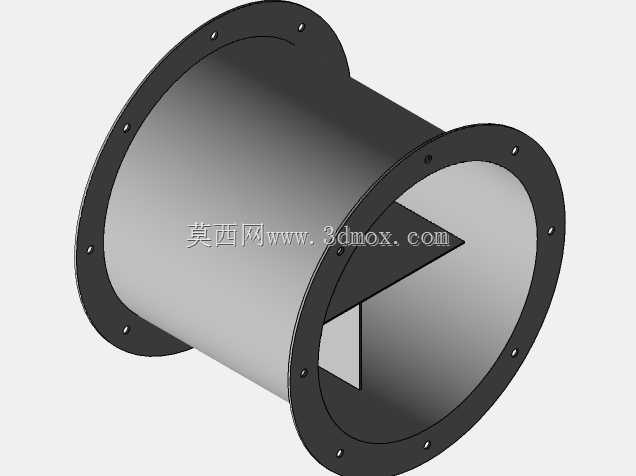

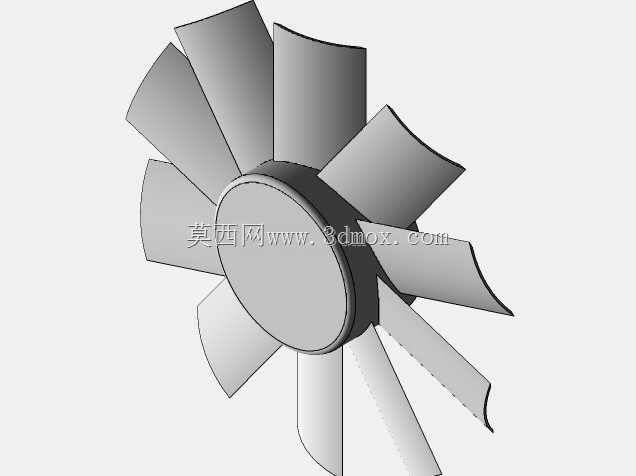

　　外壳采用卷制圆筒形风筒结构，两端带法兰安装边，法兰边上均布螺栓安装孔，可直接与通风管道法兰通过螺栓紧固连接，也可配合安装支架实现壁装、座装的固定需求；风筒底部设置的一体式冲压安装支架，采用三角支撑结构，支架与风筒外壁通过焊接或者螺栓紧固的方式连接，支架底部预留安装固定孔，可直接通过膨胀螺栓固定在地面、设备平台或者墙体基座上，安装时需要保证风筒轴向水平，避免长期运行中叶轮因安装倾斜产生偏磨、动平衡失效的问题。叶轮采用多叶片轴流设计，叶片采用等厚圆弧板型结构，叶片与轮毂采用一体式或者铆接固定结构，设计时已经做了静动平衡校准，运行时振动量控制在常规工业通风设备的允许范围内，叶片的安装角度经过匹配调校，在额定转速下可以实现稳定的轴向送风，

　　气流沿风筒轴向直进直出，没有多余的气流转向损失，风筒内壁与叶轮外缘的间隙控制在合理范围内，既避免运行过程中叶轮蹭壁，也尽可能减少间隙漏风导致的效率损失。从安装边界尺寸来看，整机的最大外径为两端法兰的外圆直径，安装时需要预留的径向空间要大于法兰外径至少50mm，方便安装操作以及后期的维护拆卸；轴向总长度为风筒本体加上两端法兰的厚度尺寸，对接管道时需要注意预留管道法兰的安装间距，避免强行对接导致风筒变形；底部支架的安装孔间距为固定尺寸，预制安装基座时需要按照孔位预留螺栓固定点，基座平面的平面度需要控制在合理范围内，避免支架安装时产生强制变形，连带风筒变形影响叶轮运行间隙。在实际选型适配时，需要根据送风距离、管道阻力、

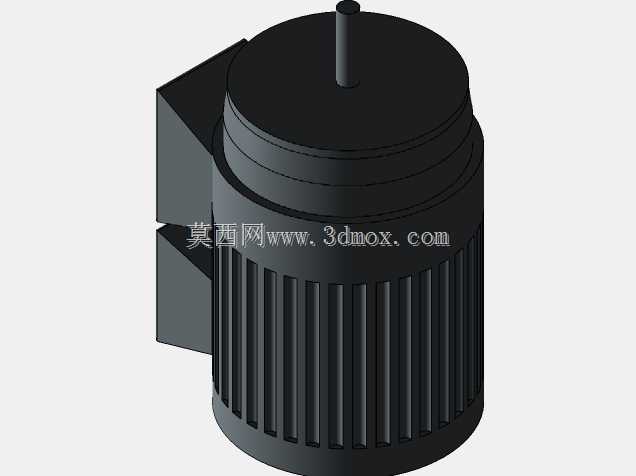

　　所需风量来匹配对应功率的驱动单元，该结构的风筒流道为等径直筒，气流流态均匀，进出风端不需要额外加装导流装置即可获得稳定的出风气流，若用于含尘量较高的通风场景，可在进风端加装适配的防护滤网，避免大粒径杂物吸入撞击叶片导致叶片变形、动平衡破坏；若用于有一定湿度的排风场景，需要配套对应防护等级的驱动电机，避免水汽侵入电机绕组影响设备使用寿命。设计过程中，风筒的板材厚度根据整机直径匹配，直径较小的机型采用薄钢板卷制即可满足刚度需求，大直径机型需要适当增加板材厚度或者在风筒外壁增加加强筋，避免运行过程中风筒产生共振异响；两端法兰采用扁钢或者钢板裁切成型，与风筒端部满焊连接，保证法兰的平面度，避免对接管道时出现密封不严漏风的问题；叶轮的叶片数量经过匹配，在保证风量的同时尽可能降低运行噪声，叶片边缘做钝化处理，避免安装维护过程中划伤操作人员。整机的拆解维护也较为便捷，拆除一端法兰的连接螺栓即可将叶轮与电机的整体组件从风筒内抽出，方便清理叶片积灰、检查电机轴承状态，不需要完全拆除整机的安装固定结构即可完成常规维护作业，对于安装位置较高、检修空间有限的场景十分友好。
