九十度弯通式活塞连接构件结构设计

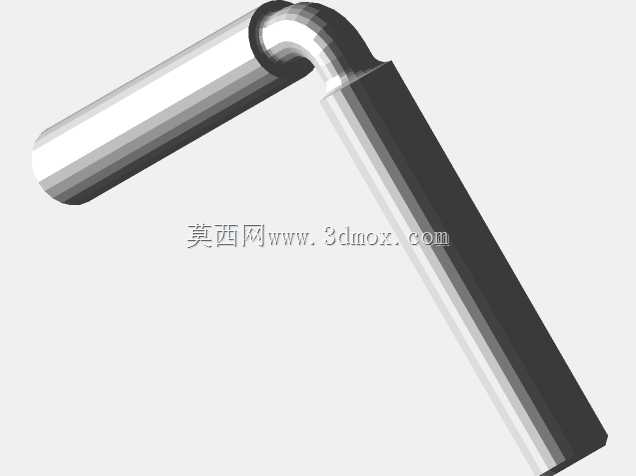

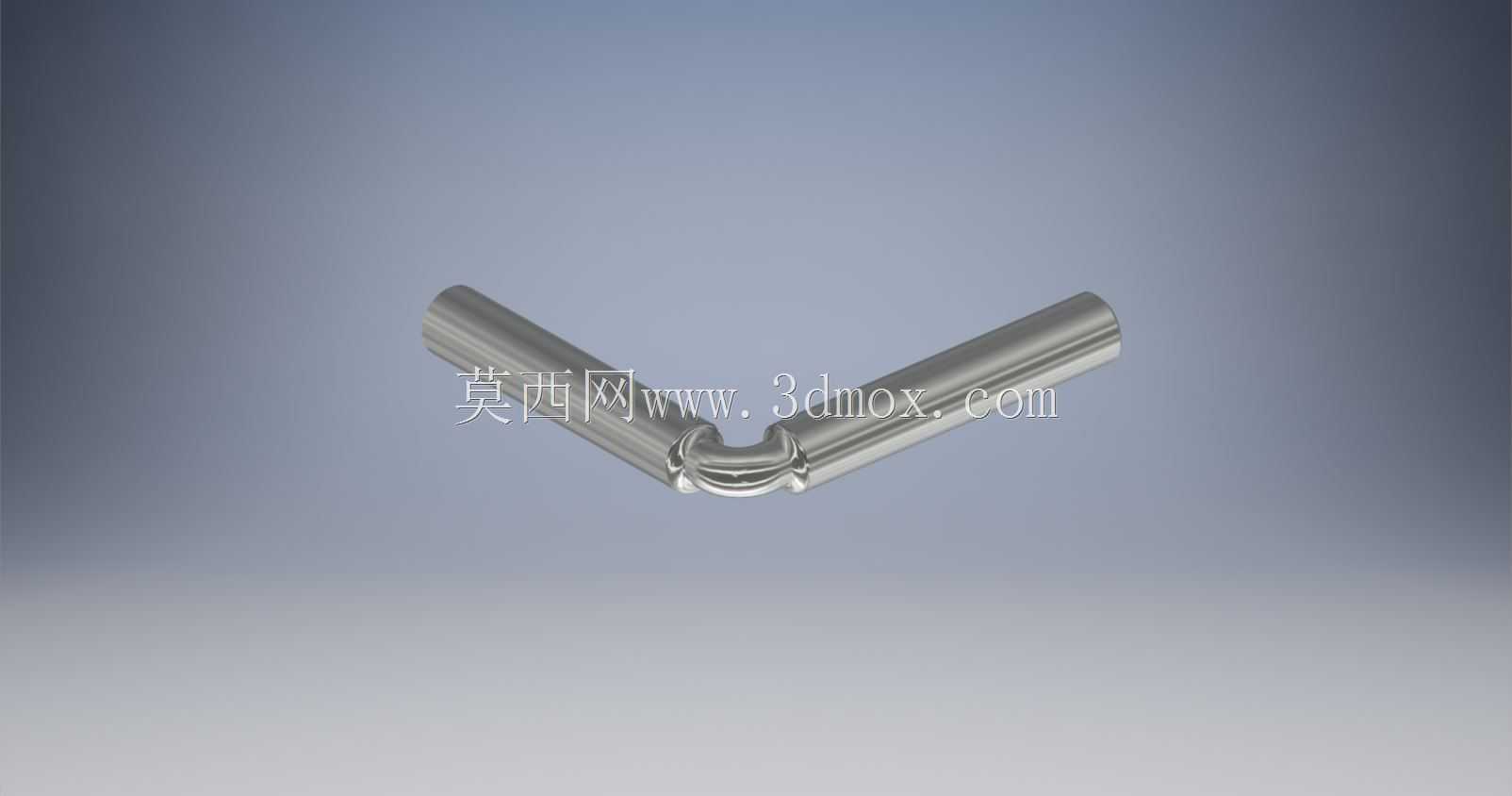

　　在流体输送管路的换向接驳、小型气动执行机构的行程转向、低压液压支路的动力传递场景中，这类弯通式活塞构件的应用十分普遍，不同于常规直行程活塞仅能沿单一轴向完成直线往复动作，该构件通过中部九十度圆弧过渡结构，将两个呈垂直排布的圆柱活塞段整合为一体，可同时适配两个垂直相交的安装腔道，在有限的设备安装空间内完成动力换向、介质导流的复合功能。从实际工况适配来看，这类构件常应用在紧凑型气动换向阀组、小型液压转角执行器、卫浴管路的通断控制模块中，相比“直活塞+外置弯头”的拼接式结构，一体化的弯通设计消除了两个零件拼接带来的密封冗余点，能有效降低介质泄漏风险，同时减少装配环节的零件对齐工序，提升批量装配的一致性。

　　设计这类构件时，首先要明确两个直线段的同轴度基准——两段圆柱活塞的轴线需严格呈九十度垂直，交点需落在中部圆弧过渡段的圆心位置，避免活塞在腔道内往复运动时出现卡滞、偏磨的问题。中部的圆弧过渡段并非简单的直角倒圆，其内壁曲率需与两段圆柱段的内壁平滑衔接，过渡位置不能出现台阶、折角，否则会在介质输送过程中产生紊流，增大流体阻力，甚至在长期带压工作时出现应力集中导致的结构开裂。两段圆柱活塞的外圆面需根据适配的密封件类型设计对应的公差带，若采用O型圈密封，外圆粗糙度需控制在Ra0.8以下，同时预留合适的密封件压缩量，避免密封件过度磨损导致寿命缩短；若采用格莱圈等组合密封，则需在活塞端部设计对应的导入倒角，方便装配时密封件顺利滑入腔道，不会被锐边切损失效。

　　从安装边界来看，这类构件的两个直线段长度需匹配对应腔道的有效行程，伸出端的长度要满足最大行程下的导向支撑长度要求，通常导向段长度不小于活塞直径的1.2倍，避免活塞伸出时出现径向晃动，影响动作稳定性。中部圆弧段的外轮廓半径不能过大，否则会与腔道交汇处的内壁发生干涉，设计时需预留至少0.5mm的安全间隙，同时要核算构件在最大工作压力下的结构强度，尤其是圆弧过渡段的壁厚，需满足对应压力等级下的爆破压力要求，避免长期带压工作出现鼓胀变形。在实际建模过程中，可先绘制两个垂直相交的圆柱基体，再通过扫掠命令生成中部的圆弧过渡连接段，之后对内外衔接位置做圆角处理，最后根据密封需求加工对应的密封槽、端部倒角，建模时需注意所有特征的对称性，保证构件的质量中心落在两个轴线的交点附近，减少往复运动时的惯性冲击，提升动作响应速度。

　　这类构件在实际使用中，还需根据工作介质的特性选择对应的表面处理工艺，若应用在气动回路中，可做硬质阳极氧化处理提升表面耐磨性；若应用在水介质管路中，可做镀镍处理提升防锈能力；若应用在低压液压回路中，则需保证外圆面的硬度满足长期往复摩擦的要求，必要时可做表面淬火处理。不同于常规的管路弯头仅起导流作用，这类活塞构件需要在腔道内做往复运动，因此其尺寸精度、形位公差的要求远高于普通管路配件，建模时需严格控制各段的圆柱度、垂直度公差，避免生产出的零件无法顺利装入腔道，或者运动过程中出现卡滞、内泄等问题。在紧凑型设备的设计中，这类一体化弯通活塞能有效缩减阀组、执行器的整体体积，相比分体式结构可减少至少两个密封点位，同时降低装配难度，在小型自动化设备、便携气动工具、智能家居水控模块中都有广泛的应用空间。
