料斗连接用法兰构件结构设计

　　在散料输送、粉体加工、粮食储运这类涉及颗粒、粉状物料流转的生产场景里，料斗与下游输送管道、计量设备、加工主机的衔接位置，一直是结构设计里容易被忽略但直接影响生产稳定性的环节。这类衔接位置如果采用普通平焊法兰，往往会因为料斗出料端的矩形截面和圆形管道的截面差，出现物料挂壁、漏粉、安装对位偏差的问题，而本次设计的框架式料斗法兰，就是专门针对矩形出料口料斗的衔接需求开发的专用连接构件。

　　从实际使用场景来看，这类法兰主要用在方形、矩形出料口的储料仓、振动料斗、称重料斗的出料端，作用是实现料斗本体和下游闸板阀、软连接、输送设备进料口的刚性连接，同时承担密封压紧、安装定位、载荷传递的作用。和常见的圆形管道法兰不同，料斗的出料截面多为矩形，出料口的四个边需要均匀的压紧力来保证密封垫不发生局部渗漏，尤其是在输送有一定湿度的粉体、颗粒物料时，法兰面的平面度如果达不到要求，很容易在边角位置出现物料卡滞、潮气侵入导致的物料结块问题。

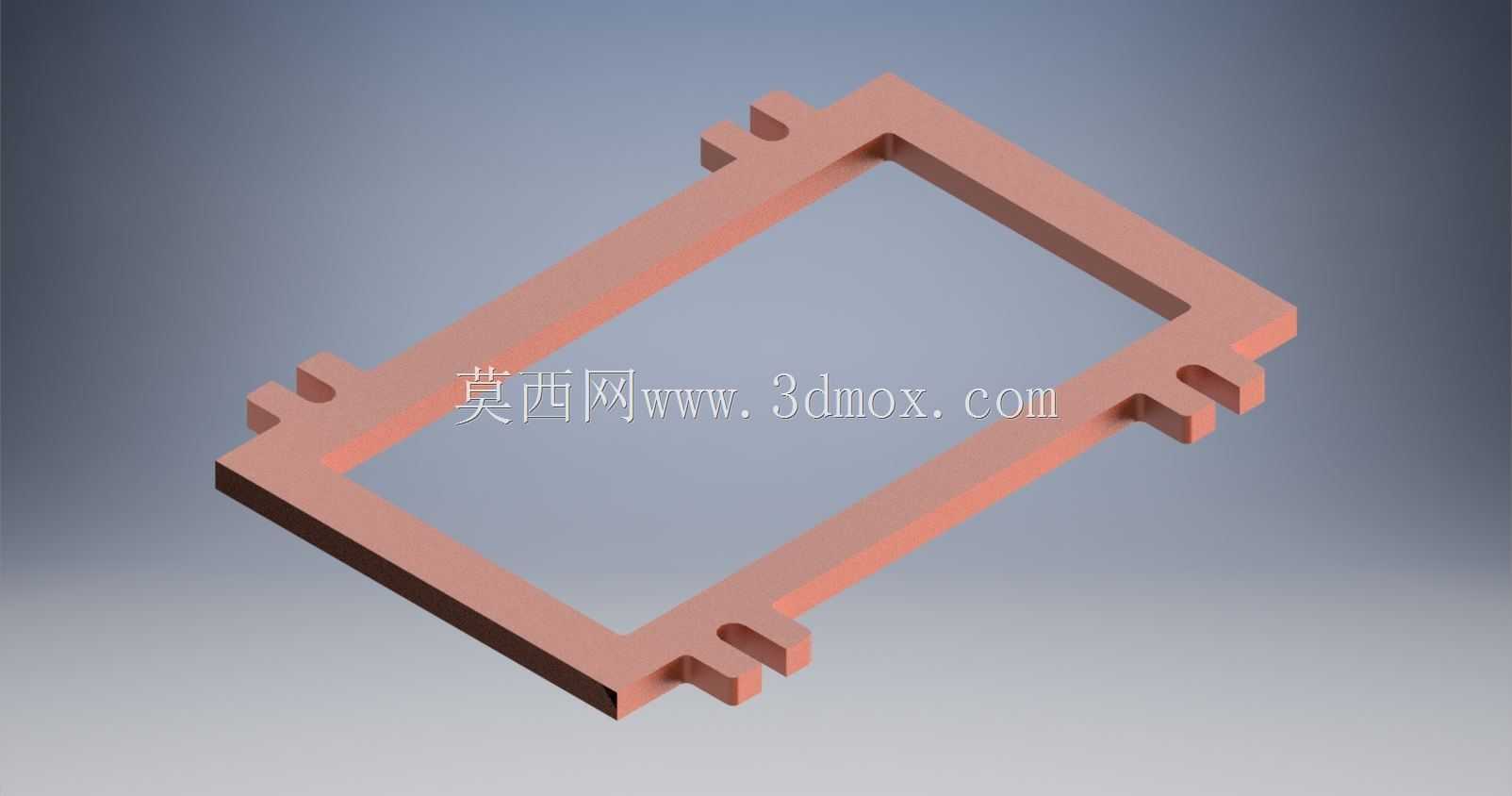

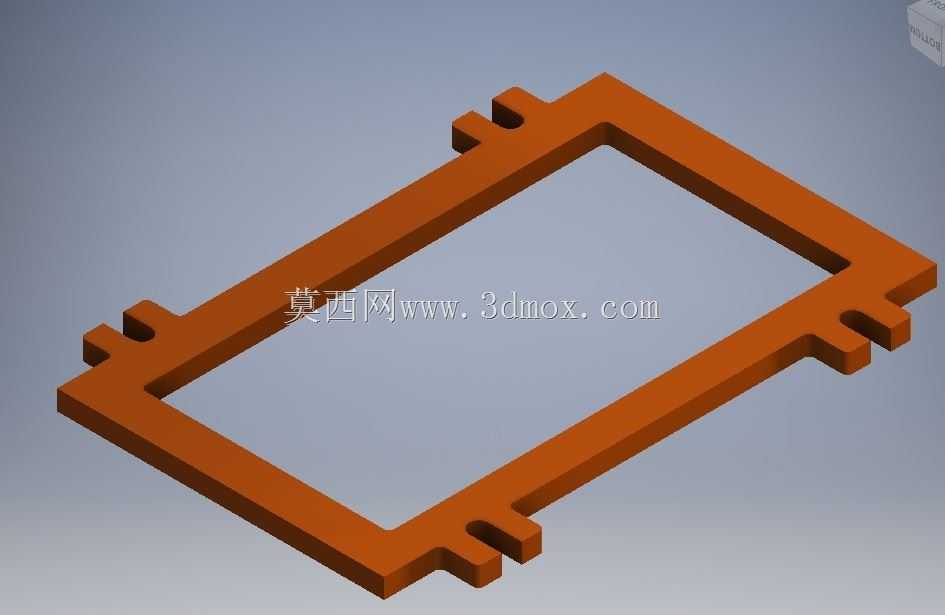

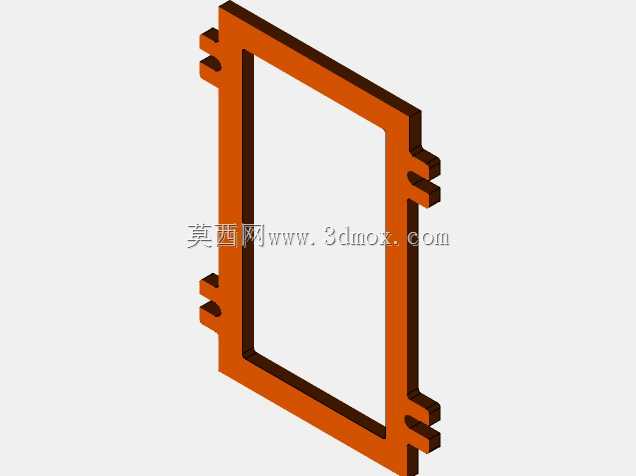

　　这款法兰采用整体式矩形框架结构，框架本体的截面为等厚度矩形实心结构，四个转角位置做了圆弧过渡处理，避免应力集中——毕竟料斗在装满物料时，出料口位置会承受不小的静载荷，要是转角位置采用直角结构，长期受载很容易出现焊缝开裂或者本体变形的问题。在框架的四个边外侧，均匀分布了带卡槽的凸耳结构，这些凸耳不是传统法兰上的螺栓通孔结构，而是采用了卡槽式快装设计，实际安装的时候不需要把螺栓完全拧下来，只要把螺栓松到足够高度，把法兰卡槽对准螺栓卡进去之后再拧紧螺母就行，比传统穿螺栓的安装方式能节省至少一半的对位时间，尤其是在设备上方高空作业更换软连接或者检修闸阀的时候，这种快装结构能大幅降低作业难度，也避免了螺栓拆卸后掉落丢失的问题。

　　设计的时候首先考虑的是安装边界的适配性，框架的内轮廓尺寸和料斗出料口的内截面保持完全一致，没有向内突出的凸缘，这样物料从料斗流出的时候不会碰到突出的法兰结构，从根源上避免了物料在法兰位置挂壁堆积的问题——很多现场改造的料斗法兰就是因为内圈比料斗口小，突出的台阶位置长期堆料，时间长了物料板结就会把出料口堵小，影响出料速度。法兰的密封面采用全平面设计，没有加工水线，因为料斗位置的密封多采用橡胶板、硅胶板或者帆布软连接，不需要水线来增强密封，全平面的加工难度更低，平面度更容易保证，压紧的时候密封垫受力更均匀，不会出现水线位置压应力过大导致密封垫提前损坏的问题。

　　从安装尺寸的匹配逻辑来看，外侧凸耳的位置是和常用的方形闸板阀、方形软连接的安装孔位一一对应的，凸耳的卡槽宽度比常用的M12、M16安装螺栓直径大2mm，留有足够的安装调整余量，现场安装的时候哪怕料斗和下游设备的位置有几毫米的偏差，也能通过卡槽的余量进行调整，不需要重新扩孔或者焊接调整。法兰本体的厚度是根据料斗的满载载荷计算的，当料斗容积在1立方以内、物料堆积密度不超过1.6t/m³的时候，12mm厚的Q235材质法兰就能满足刚度要求，拧紧螺栓的时候法兰面的变形量不会超过0.1mm，完全能保证密封要求；如果是更大容积的料斗，只需要等比例增加法兰厚度和凸耳的尺寸就行，整体结构不需要做改动。

　　实际生产应用里，这种法兰还有一个很实用的特点，就是可以直接和料斗的壁板采用角焊缝焊接，焊接的时候法兰面和料斗端面齐平，焊接后只需要把焊缝位置打磨平整，不会在料斗内部留下突出的焊疤，进一步减少了物料挂壁的可能性。和传统的角钢弯制的法兰相比，这种整体式的框架法兰尺寸精度更高，弯制角钢的法兰往往在转角位置会有变形，安装的时候密封面不平，需要现场敲打调整，而整体下料加工的法兰四个边的直线度、整个平面的平面度都能控制在0.5mm以内，安装的时候不需要额外调整，放上密封垫就能直接拧紧螺栓，一次安装就能保证不漏料、不撒粉。

　　在三维建模的过程中，首先要确定的是内轮廓的尺寸，这个尺寸必须和料斗出料口的内尺寸完全一致，不能有偏差；之后根据配套的下游设备安装孔位确定外侧凸耳的位置和卡槽尺寸，凸耳的突出长度要保证螺母有足够的压紧面积，不能太短导致螺母压不住法兰；转角位置的内R和外R要保持和框架截面厚度匹配，避免加工的时候出现刀具干涉，同时也减少应力集中。建模的时候要注意所有凸耳的卡槽方向要保持一致，都是朝向框架外侧开口，这样安装的时候螺栓可以从同一个方向卡入，提高安装效率。另外，法兰的所有棱边都要做1mm的倒角处理，避免安装的时候划伤操作人员，也不会割破软连接的密封材料。

　　很多设计人员在做料斗法兰的时候，直接套用管道法兰的设计思路，做成带颈法兰或者开螺栓孔的板式法兰，不仅加工成本高，安装的时候对位困难，还容易出现堆料的问题，而这种框架式快装法兰，结构简单，加工方便，安装效率高，完全适配散料处理设备的料斗衔接需求，在粮食加工、塑料改性、饲料生产、粉体涂料生产这类行业的料斗设备上都有很高的适配性，不管是新设备制造还是老设备的出料口改造，都能直接套用这个结构，只需要根据实际的出料口尺寸调整内轮廓大小和凸耳位置就行，不需要重新做结构设计。
