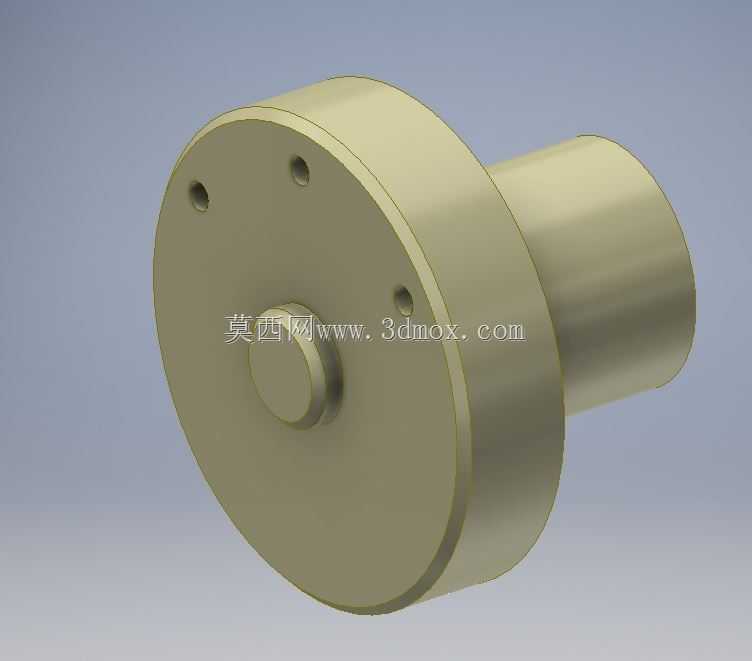

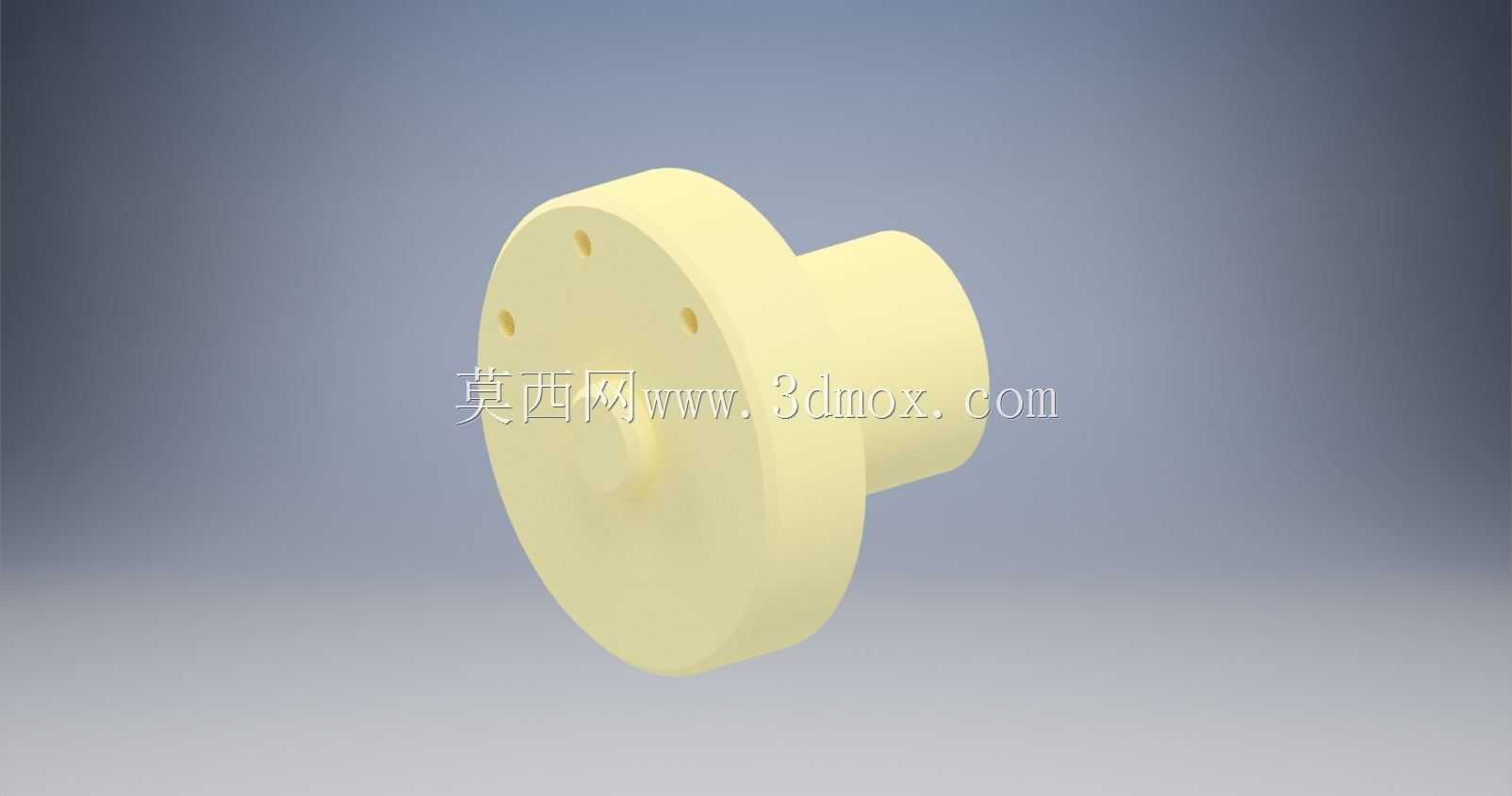

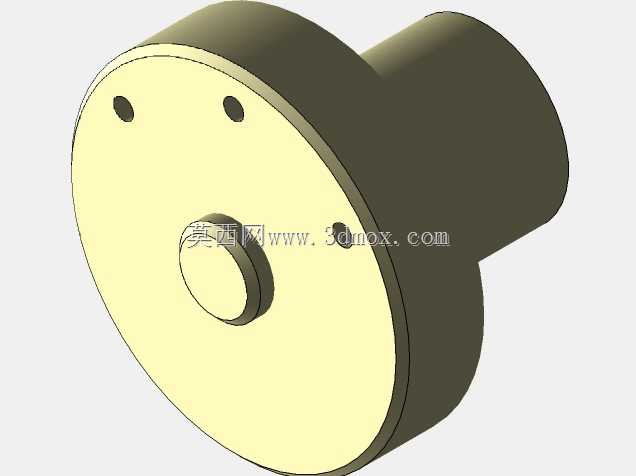

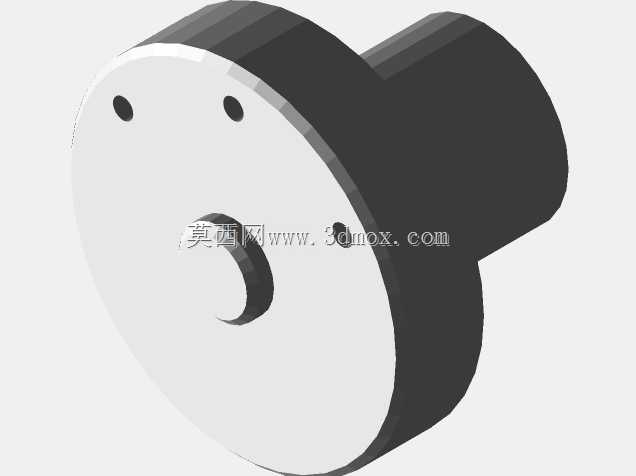

在机械加工、部件装配的生产场景里,这类轴盘式外壳固定夹具的应用覆盖了小尺寸回转类壳体的多工序装夹需求,不管是数控车削端面、钻削定位孔,还是装配工序里的壳体与内部组件压装、扭矩检测,都能通过这类夹具实现工件的快速定位与牢靠装夹,避免加工或装配过程中工件出现窜动、偏斜,直接影响工序精度。从结构功能来看,该夹具采用大直径盘体搭配同轴延伸轴段的主体构型,盘体端面均匀分布的三个沉孔是核心的安装定位基准,使用时可通过内六角螺栓将整个夹具固定在机床工作台、装配线工装板或者检测设备的基座上,孔位的分度精度直接决定了夹具安装后的同轴度误差,设计时孔位公差通常控制在±0.02mm范围内,保证夹具回转轴线与设备主轴轴线的重合度。
盘体中心凸起的小轴段是工件的定位芯轴,其外径尺寸与待固定外壳的内孔采用小间隙配合,配合间隙控制在H7/g6等级,既能保证工件可以顺畅套入定位,又能限制工件的径向窜动,避免装夹后出现偏心。延伸出的长轴段一方面可以作为夹具的手持搬运部位,方便操作人员在换型时快速拆装夹具,另一方面也可作为工件轴向定位的支撑面,当外壳套入中心芯轴后,端面抵靠在盘体的大平面上,即可完成轴向位置的确定,不需要额外调整轴向尺寸,大幅缩短装夹辅助时间。从设计思路层面,这类夹具没有采用复杂的气动或液压夹紧结构,属于手动装夹的简易工装,针对的是批量不大、换型频率较高的外壳加工场景,整体结构采用一体式加工成型,没有多余的拼接组件,避免了装配误差带来的精度损失。
盘体的厚度设计充分考虑了装夹时的刚性需求,在承受钻削轴向力、车削径向力时不会出现形变,通常盘体厚度不小于直径的五分之一,保证夹紧力传递均匀,不会因为盘体翘曲导致工件定位面贴合不实。延伸轴段的直径小于盘体直径,既减轻了整体重量,又避免了轴段与设备周边的干涉,安装时三个固定孔的位置避开了设备工作台的T型槽边缘,保证螺栓可以完全压紧,不会出现压点悬空的情况。在实际使用的安装边界上,该夹具的盘体外径决定了可装夹外壳的最大直径范围,通常可装夹的外壳外径不超过盘体外径的1.2倍,否则工件边缘会超出盘体支撑范围,加工时容易出现振颤;中心定位芯轴的长度决定了可装夹外壳的轴向深度,外壳的内孔深度不能超过芯轴长度,否则工件端面无法抵靠盘体定位面,
会出现轴向定位失效。夹具安装时,固定螺栓的拧紧扭矩需要控制在合理范围,扭矩过大会导致盘体受压变形,扭矩过小则会在加工时出现夹具移位,通常M6规格的固定螺栓拧紧扭矩控制在8-10N·m即可满足使用需求。日常使用中,盘体的定位端面和中心芯轴的圆柱面是核心精度面,需要避免磕碰划伤,每次装夹工件前需要擦拭干净表面的切屑和油污,防止杂质垫在定位面之间导致工件装夹偏斜。这类夹具的结构构型也具备一定的拓展性,若需要适配不同内孔尺寸的外壳,只需要更换对应外径的中心芯轴即可,盘体部分可以通用,大幅降低了多品种生产时的工装制作成本。在装配工序使用时,还可以在盘体端面加装辅助的快速夹钳,不需要额外制作全新的夹具,就能实现工件的快速夹紧,进一步提升装配效率。不同于复杂的专用工装,这类轴盘式固定夹具的结构简单,加工难度低,普通的数控车床即可完成全部加工工序,制作周期短,成本低廉,非常适合中小机械加工企业的日常生产使用,能够覆盖多数小尺寸回转类壳体的装夹需求,不需要投入高额的专用工装费用。
