三级啮合直齿圆柱齿轮传动结构

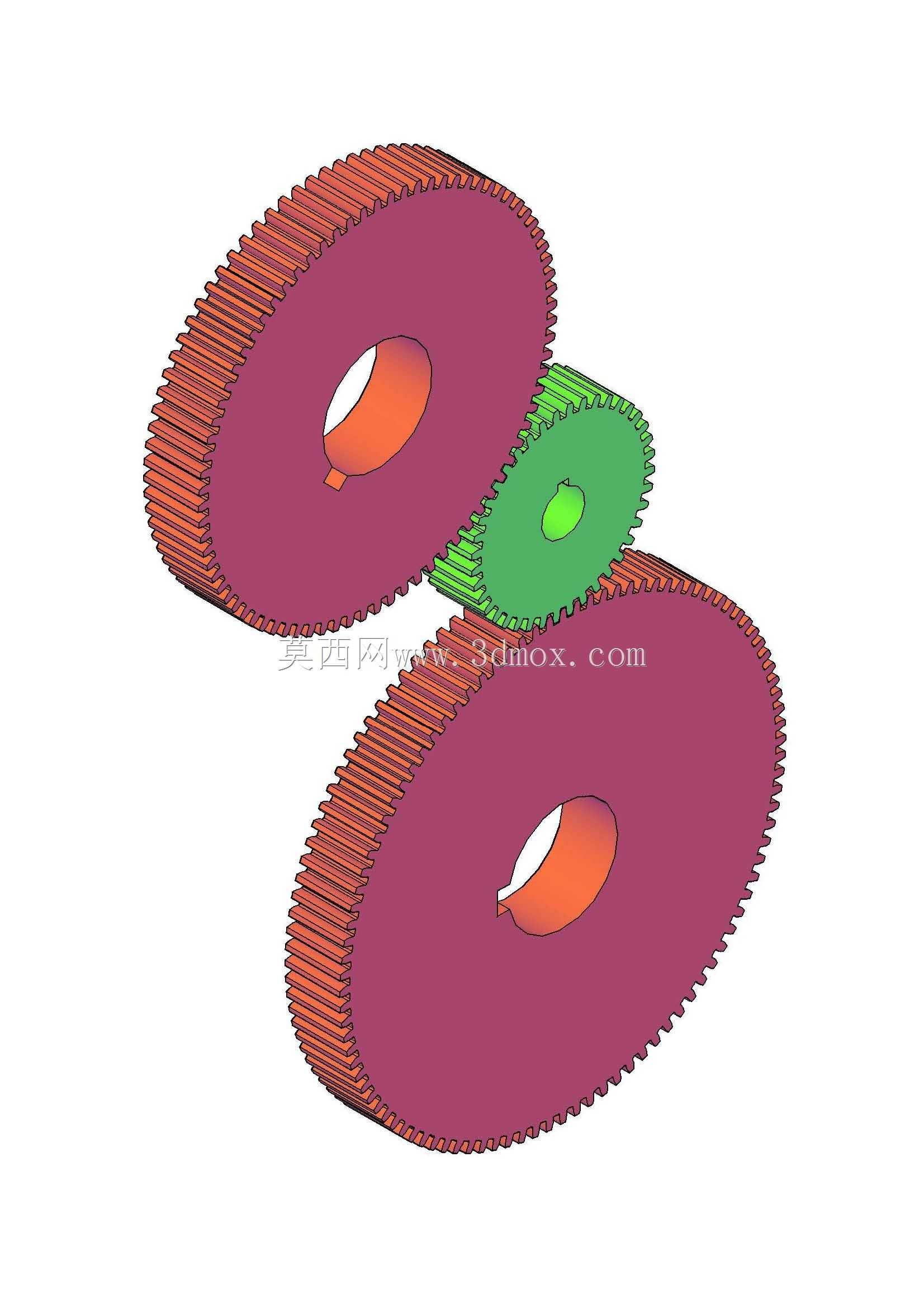

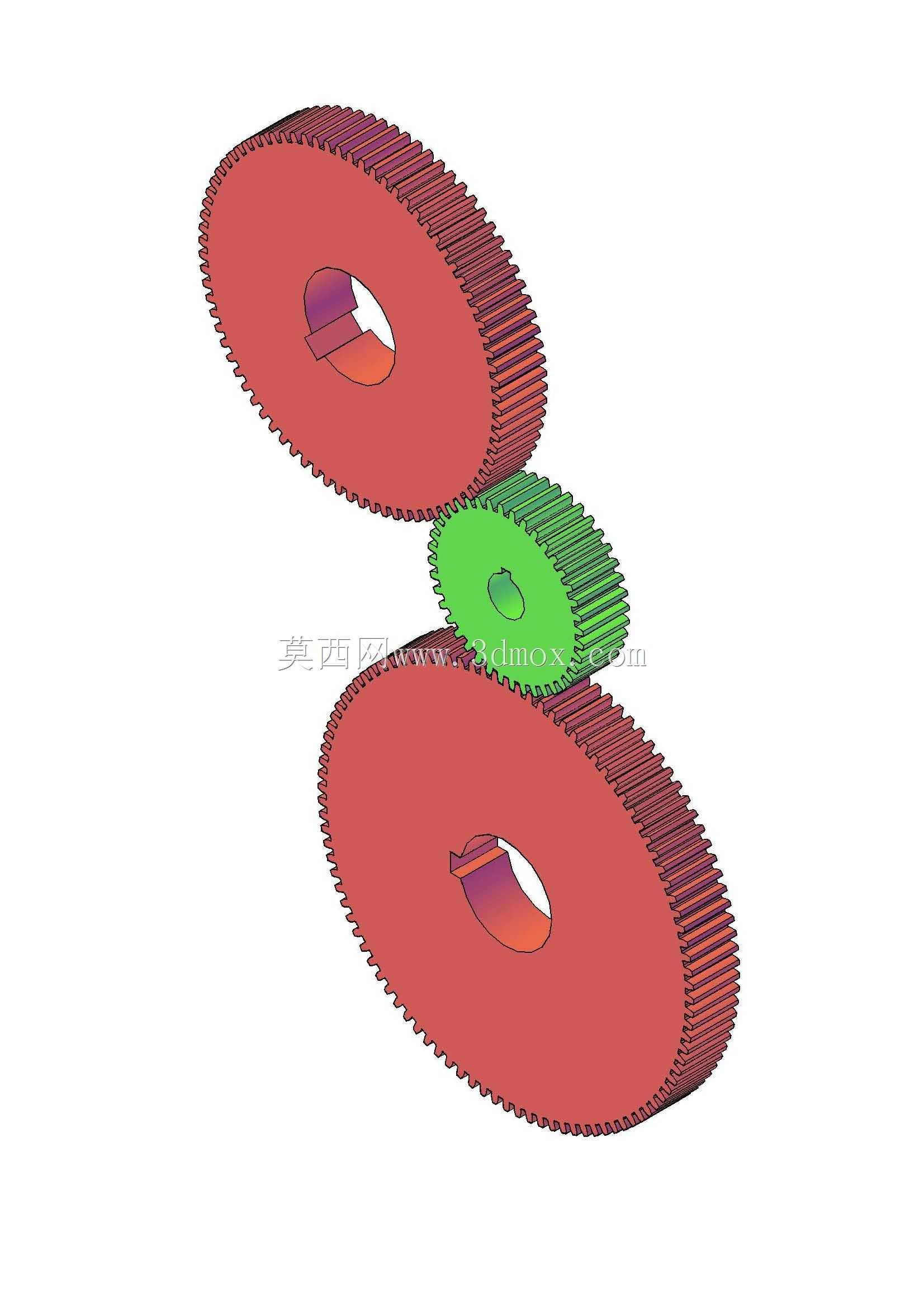

　　这套三级啮合直齿圆柱齿轮传动结构，在常规中小功率传动场景中适配性极强，从轻工生产线的输送辊道驱动，到小型机床的进给传动单元，再到农用机具的动力分配模块，都能见到这类布局的实际应用。不同于常规同轴减速结构，这套结构采用两个大直径从动轮搭配中间小直径惰轮的布局，在实现固定传动比减速的同时，还能完成输入与输出轴的平行错位布置，适配设备内部局促的安装空间，避免传动链路过度挤占其他功能部件的布置位置。

　　从功能特性来看，这套齿轮组采用标准渐开线直齿齿形设计，齿向与齿轮轴线完全平行，加工时可通过普通滚齿机一次成型，无需螺旋角工装调整，加工成本相较斜齿轮降低四成左右，装配时也不需要额外调整轴向啮合间隙，对装配工人的技术要求更低，适合批量生产的通用传动场景。直齿结构的啮合过程为全齿宽同时进入、同时退出，不存在斜齿轮传动时的轴向分力，两端支撑轴承仅需承受径向载荷，可选用成本更低的深沟球轴承，无需搭配推力轴承或角接触轴承，进一步压缩整套传动单元的物料成本。中间的小直径齿轮作为惰轮使用，不改变整套传动组的总传动比，仅起到调整传动方向、衔接两个大齿轮啮合的作用，两个大齿轮的齿数完全一致，可实现输入轴与两个输出轴等速反向转动，适配需要双向同步输出动力的设备工况，比如双辊牵引机的辊筒驱动，两个大齿轮分别连接上下牵引辊，即可实现两辊等速对转，完成物料的牵引输送动作。

　　设计过程中，首先根据目标传动功率、输入转速确定齿轮模数，齿面接触强度与齿根弯曲强度均按通用机械10年使用寿命校核，齿宽系数取常规闭式传动的0.3，避免齿宽过大导致的载荷沿齿向分布不均问题。两个大齿轮的中心孔采用带键槽的通孔设计，键槽尺寸按GB/T 1096普通平键标准选取，可直接与对应直径的传动轴配合，传递额定扭矩时不会出现键连接压溃失效。中间惰轮的中心孔同样采用键连接结构，配套的惰轮轴为固定轴设计，惰轮通过轴套支撑在固定轴上转动，轴的两端直接固定在传动箱的箱壁上，不需要额外的轴承座，简化了箱体的加工工序。齿轮的轮毂部分做了减重凹坑设计，在保证轮毂与轴配合长度满足扭矩传递要求的前提下，尽可能去除轮毂处的多余材料，降低整套齿轮组的转动惯量，启动与制动时的冲击更小，尤其适合频繁正反转的传动工况。

　　安装边界方面，两个大齿轮的齿顶圆直径一致，中心距根据模数与齿数计算确定，装配时需保证三个齿轮的轴线完全平行，轴线平行度误差控制在GB/T 10095规定的8级精度范围内，避免出现轮齿偏载导致的早期点蚀或断齿问题。啮合侧隙按闭式传动常用的0.1倍模数选取，既可以补偿热膨胀导致的齿形变形，也能储存少量润滑油，降低齿面磨损。整套齿轮组安装在封闭齿轮箱内时，可采用浸油润滑方式，大齿轮的齿顶圆浸入油面以下1到2个齿高即可，转动时可将润滑油带到中间惰轮与另一个大齿轮的啮合面，不需要额外配置润滑泵，结构更简单。如果是开式传动场景，比如部分农用机具的外露传动，需配套防尘罩，避免泥沙进入啮合面加剧齿面磨损，此时齿面硬度需做提高处理，采用中碳钢调质后表面淬火，硬度达到HRC40-45，提升开式工况下的耐磨性能。

　　实际选型应用时，需注意这套齿轮组的传动比为固定值，由输入侧大齿轮与中间惰轮的齿数比决定，两个输出端的转速完全一致，转向相反，适合需要双输出等速反向动力的场景，若需要不同的输出转速，可调整两个大齿轮的齿数匹配对应传动比。齿轮的端面没有设计额外的减重孔，是因为这类中小模数齿轮的轮毂厚度本身不大，减重孔对减重的效果有限，反而会增加加工工序，提升加工成本，因此仅在轮毂端面做凹坑减重，兼顾性能与成本平衡。齿端做了小尺寸倒角处理，既可以去除加工毛刺，也能在装配时起到导向作用，避免轮齿磕碰损伤，同时啮合时不会出现齿端棱边的应力集中，提升轮齿的抗冲击能力。
