工业管道用立式T型母线式过滤装置

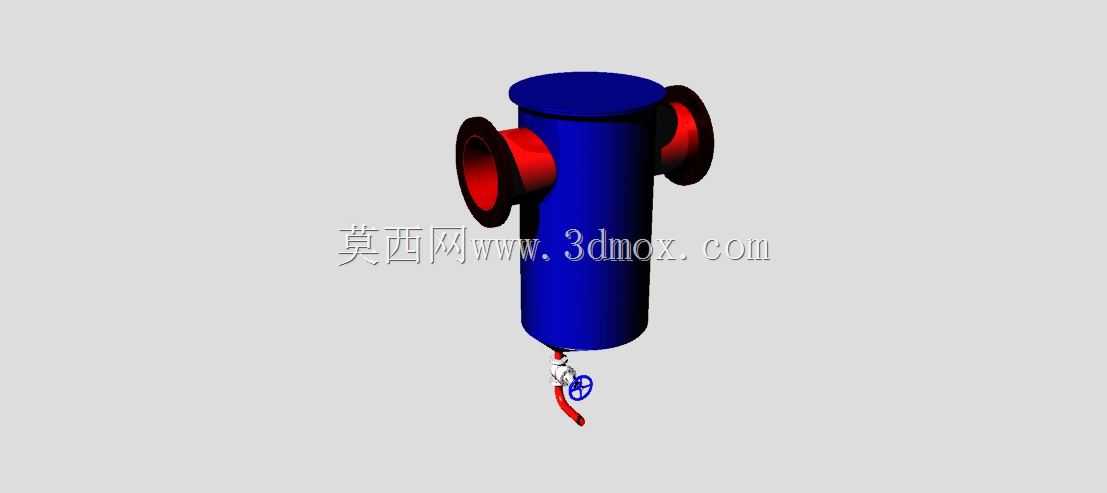

　　在工业流体输送管路系统中，这类立式T型结构的过滤装置常被安装在泵阀、换热设备、计量仪表的上游入口段，承担拦截流体中固体杂质、保护下游精密过流部件的核心作用，常见于市政给排水、化工循环水、暖通空调、油品输送等工况的管路上，相比直通式过滤器，其立式结构更适合杂质沉降空间不足的垂直管段安装场景，可在不切断主管道长周期运行的前提下完成内部滤件的清理与排污操作。从结构设计逻辑来看，整体采用立式筒体作为承压主体，筒体两侧对称设置同径法兰接口，分别对接上游来流与下游送流管路，介质从侧方法兰进入筒体内部后，流道截面突然扩大，流速快速降低，流体中裹挟的大颗粒杂质会在重力作用下沉降到筒体底部的沉渣腔，不会直接冲击上部的过滤元件，有效延长滤件的使用寿命；

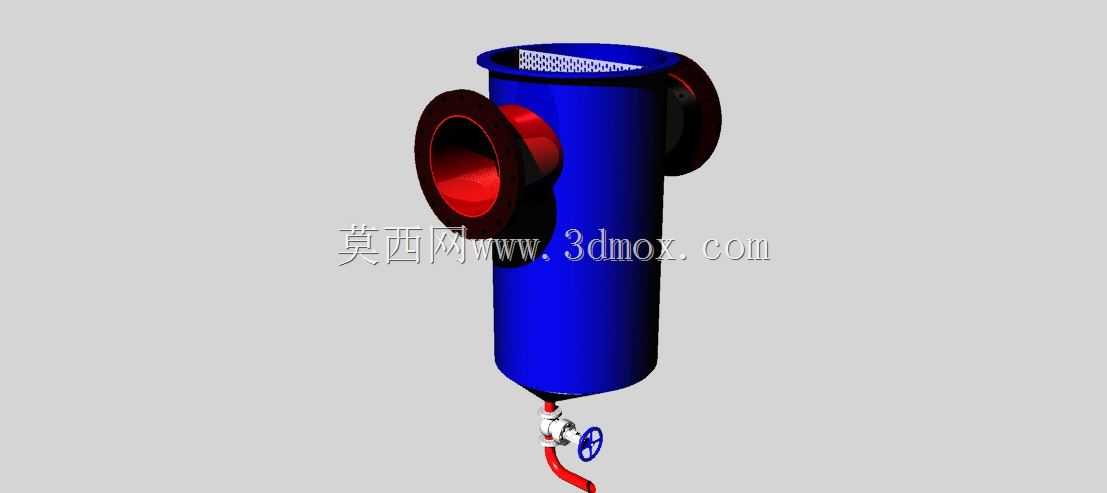

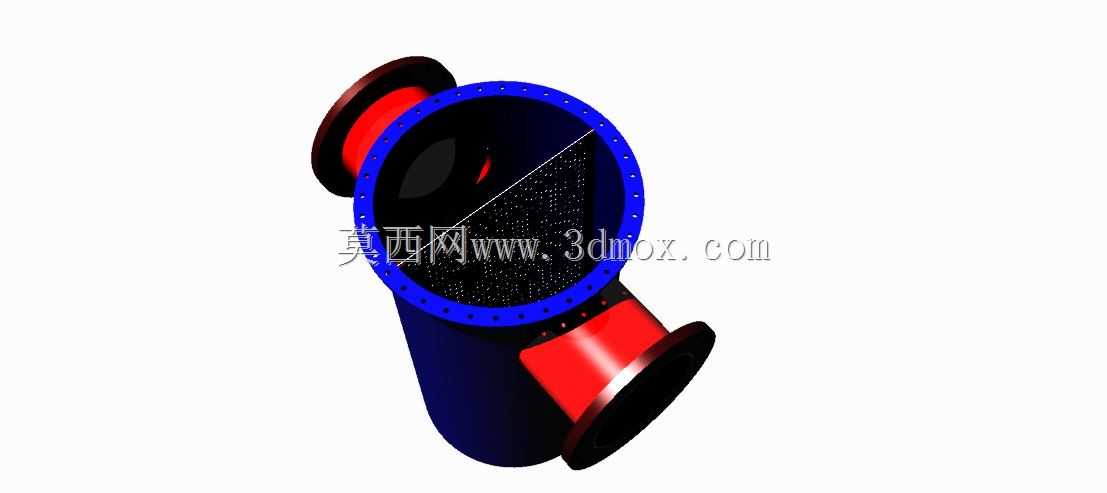

　　筒体上部内置不锈钢穿孔板作为过滤承托结构，穿孔板的开孔率经过流阻计算匹配，既保证足够的通流面积避免压损过大，又能可靠拦截粒径大于开孔尺寸的固体颗粒，过滤后的洁净介质从另一侧法兰流出进入下游管路。筒体底部设置的带手轮排污阀是日常运维的核心操作部件，当设备运行一段时间、进出口压差达到设定阈值时，无需拆解主法兰连接，仅需打开底部排污阀，即可借助管路内的流体压力将沉降在沉渣腔的杂质随少量流体冲出，完成在线排污操作，大幅降低运维的停机时间与人工成本。材质选型上，承压筒体采用低碳钢Gr.A36材质，该材质具备良好的焊接性能与承压强度，适配多数常规工业水、中性油品等非强腐蚀介质的输送压力要求，可满足1.6MPa及以下公称压力管路的使用需求；

　　内部过滤元件采用不锈钢穿孔板，相比编织滤网具备更高的结构强度，不会因流体压力冲击出现滤网破损、杂质泄漏的问题，同时不锈钢材质具备优异的抗锈蚀能力，长期接触流体介质不会产生锈蚀脱落造成二次污染。安装边界方面，该过滤装置的两个侧方法兰采用同轴水平布置，安装时需保证筒体轴线处于垂直状态，底部排污阀下方需预留足够的操作空间，用于排污操作时的废液收集与阀门手轮的旋转操作，法兰连接尺寸需匹配对应公称通径的管路法兰标准，安装前需确认管路内介质流向与设备本体标注的流向标识一致，避免反向安装导致过滤功能失效、滤件被冲毁的问题。从建模细节来看，筒体的焊缝位置做了符合实际加工工艺的结构处理，法兰与筒体的连接段设置了合理的焊接坡口余量，

　　底部排污阀与筒体的连接采用锥管螺纹密封结构，符合低压管路的连接密封要求，手轮的结构尺寸符合阀门操作的人机工程要求，旋转半径内无结构干涉，整体模型的装配关系完全还原实际工业产品的装配逻辑，可直接用于管路系统的三维布局设计、设备安装干涉检查、运维操作空间模拟等场景，也可作为同类型过滤设备结构优化设计的参考基准，帮助设计人员快速完成管路辅机设备的选型匹配与布局验证，减少二维设计阶段容易出现的安装空间不足、操作距离不够等常见问题。
