水砂过滤用绕丝式滤元结构设计

　　在水处理、选矿洗砂、工业循环水净化这类涉及固液两相分离的工况里，过滤元件的结构合理性直接决定整套过滤系统的运行稳定性与维护周期，这款绕丝结构的滤元，正是针对水砂混合介质的过滤场景做的定向结构设计。从实际应用场景来看，这类滤元常被安装在多介质过滤器、旋流过滤设备的出水端，或是井用取水系统的初级过滤段，用来拦截水流中裹挟的砂粒、悬浮物、细小固体杂质，避免后端的泵阀、换热设备、精密管路被硬质颗粒磨蚀，或是造成管路通径堵塞。

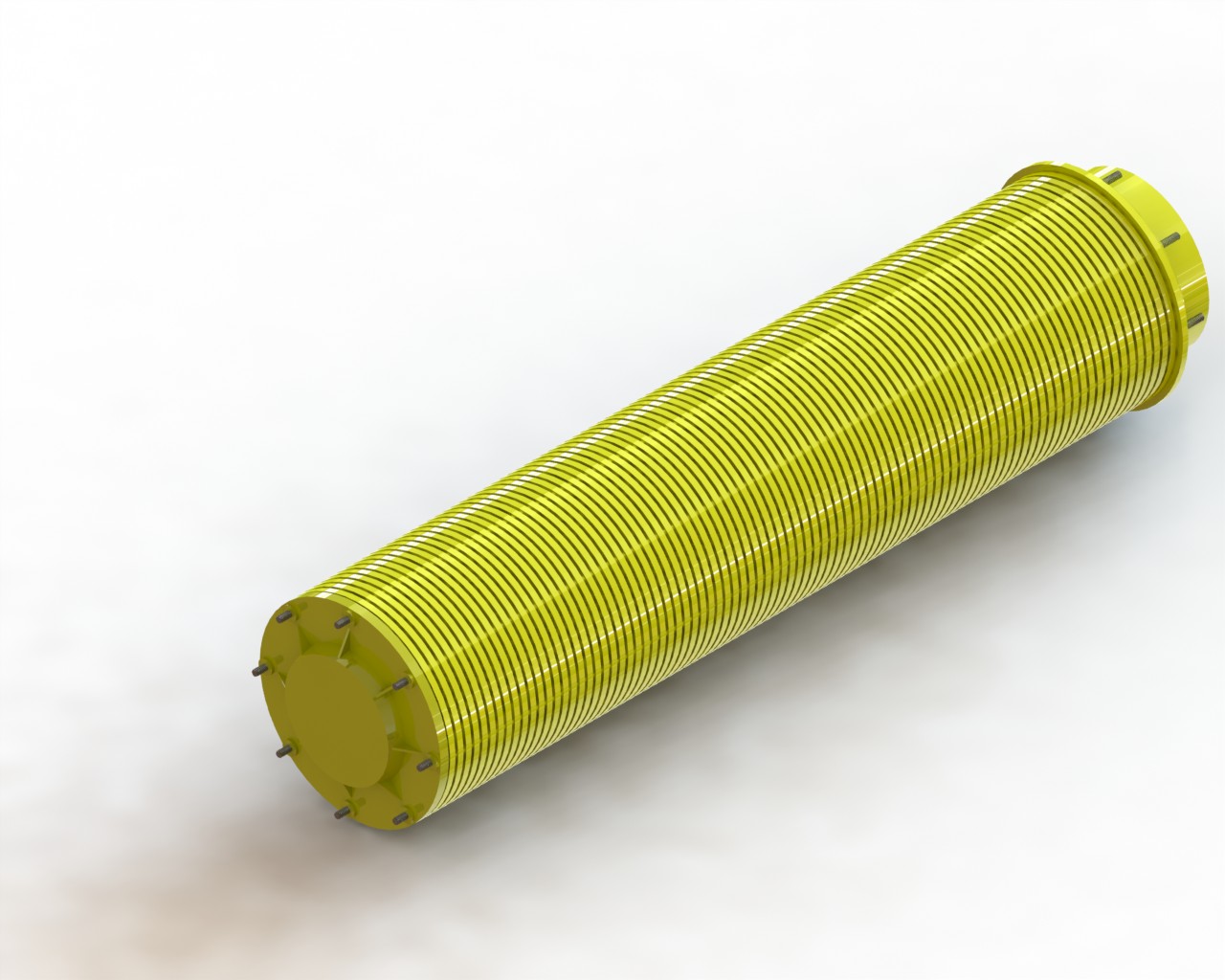

　　从功能特性上看，这款滤元采用全周绕丝的结构形式，滤面的缝隙沿滤元轴向均匀排布，相比传统的网式滤元，这种结构的过流面积更大，不容易被砂粒卡塞，反冲洗的时候水流可以从滤元内部向外冲刷，嵌在缝隙里的杂质很容易被带走，不需要频繁拆解设备更换滤芯。滤元两端做了带安装孔的端盖结构，端盖上的固定孔沿圆周均布，安装时可以通过螺栓直接和设备内部的安装隔板锁紧，端盖和滤筒主体的衔接位置做了止口结构，装配时配合密封垫就能实现可靠的径向密封，避免未经过滤的水砂混合液从装配缝隙短路流到出水侧，影响过滤精度。

　　做这款滤元的结构设计时，首先要匹配现场的安装边界：滤元整体为长圆柱形态，长径比根据设备单仓的过滤流量做匹配，单根滤元的有效过滤长度可以根据设备筒体的内部深度调整，端盖的外径要和设备内部的安装孔位公差匹配，端盖上的螺栓孔位置度公差控制在0.2mm以内，避免现场安装时出现孔位错位无法装配的问题。绕丝的截面采用梯形截面设计，缝隙从滤元外侧向内侧逐渐收窄，这种结构能让被拦截的砂粒停留在滤元外表面，不会卡在缝隙内部造成永久性堵塞，缝隙的宽度可以根据需要拦截的砂粒粒径做调整，比如针对洗砂回用水的工况，缝隙宽度通常设置在0.2-0.5mm区间，既能保证足够的过流流量，又能拦截绝大多数粒径超标的砂粒。

　　设计过程中还要考虑滤元的结构强度，因为过滤工况下滤元内外会存在一定的工作压差，尤其是当滤元表面积累一定厚度的滤饼时，压差会进一步升高，绕丝的丝径和内部的支撑筋条尺寸需要根据额定工作压差值做强度校核，避免在压差作用下绕丝变形、缝隙变大，导致过滤失效。支撑筋条沿滤元圆周均匀分布在绕丝内侧，和绕丝通过电阻焊的方式固定为整体，焊接位置要保证焊疤平整，不能有凸起的焊瘤影响滤面的平整度，也不能有虚焊导致绕丝在水流冲击下脱落。

　　从安装适配的角度来说，这款滤元的两端结构做了通用化设计，既可以单根垂直安装在立式过滤器的布水板上，也可以多根水平排布在卧式过滤设备内部，端盖的密封槽尺寸适配常规的O型圈或者平垫片密封，不需要定制特殊规格的密封件，现场维护更换时配件采购难度低。滤元的外表面做了防腐涂层处理，能够适应弱酸弱碱的水质环境，在污水处理、中水回用、矿山洗选的高浊度水砂工况下，也能保持足够的使用寿命，不会因为短期的腐蚀导致绕丝断裂、结构损坏。

　　实际选型应用时，需要根据系统的总处理流量计算需要配置的滤元总数量，保证单根滤元的表面过流流速控制在合理区间，避免流速过高导致杂质被挤压嵌入缝隙，缩短反冲洗的周期。反冲洗的压力设置也要匹配滤元的结构强度，通常反冲洗压力不超过额定工作压力的1.5倍，避免高压水流冲击导致绕丝变形。这种绕丝滤元相比传统的烧结滤元、折叠滤元，在高含砂量的水过滤场景下优势更明显，不仅纳污量更大，反冲洗恢复性更好，整体的全生命周期使用成本也更低，适合连续运行的工业水处理、洗砂水循环、取水初级过滤等场景使用。
