DN400口径篮式流体过滤装置结构设计

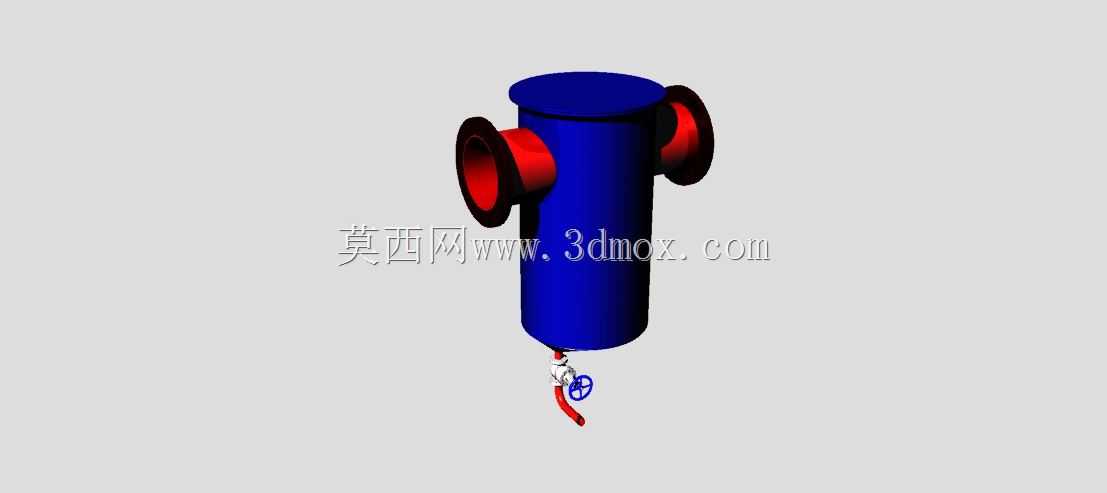

　　在重油输送、化工流体管路、船舶燃油供给这类对流体洁净度有硬性要求的工业场景里，篮式过滤器始终是管路前置预处理段的核心配套设备，这款DN400口径的篮式过滤装置，就是针对大流量重质流体输送工况做的定向结构设计。不同于小型Y型过滤器适配小口径支管的定位，该结构直接对接DN400的主输送管路，适配250m³/h的额定流量工况，最高可耐受60℃的流体温度，专门针对HFO重质燃油这类粘度偏高、杂质多为硬质颗粒与油泥混合物的介质做了结构优化。从实际安装边界来看，设备采用立式筒体结构，两侧为同轴水平布置的法兰接口，可直接与同口径管路法兰对接，不需要额外做变径转接，筒体底部预留的排污阀接口垂直向下，

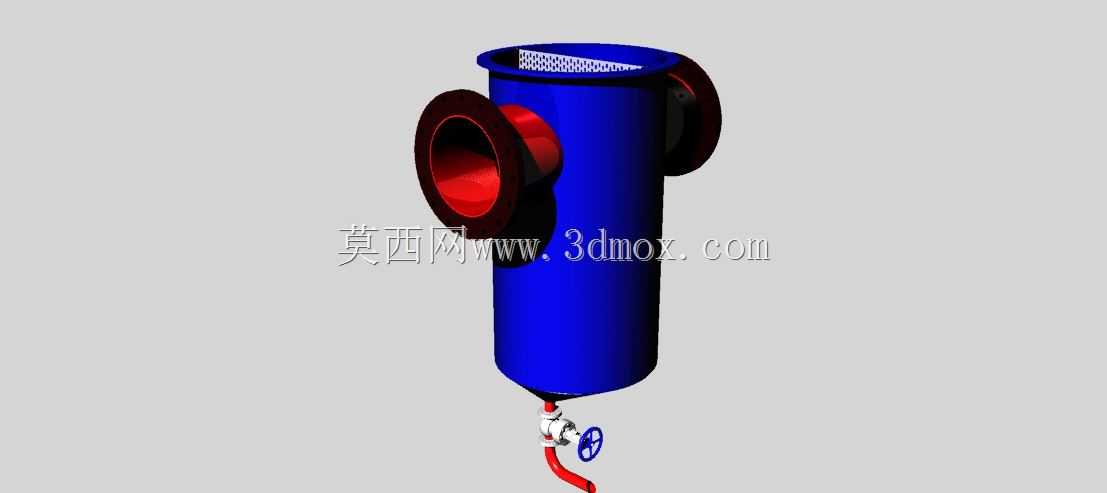

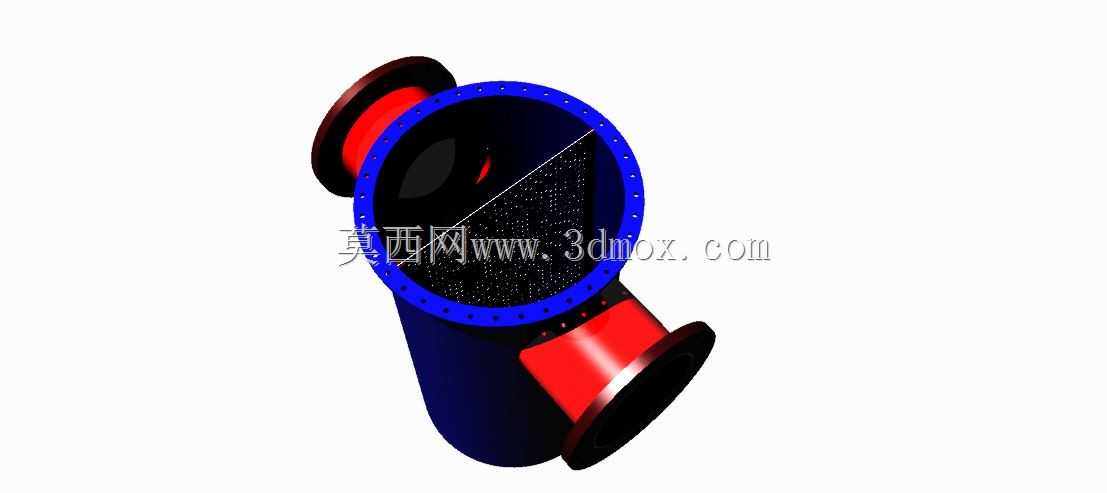

　　安装时需要在设备下方预留不小于300mm的操作空间，满足排污操作、滤芯拆卸的作业需求，筒体顶部为快开式结构？不对，看模型结构，筒体顶部设置了内置过滤篮的安装口，过滤篮采用冲孔网板加衬网的复合结构，开孔率经过核算，在保证拦截精度的前提下尽可能降低压损，避免大流量工况下出现管路压损过大影响输送效率的问题。设计过程中首先考虑的是重质流体的流动特性，HFO这类介质在常温下粘度偏高，因此筒体内部的流道做了圆弧过渡处理，避免直角结构造成的流道滞流区，减少油泥在筒壁的附着堆积；两侧的法兰接口与筒体的连接段做了渐扩结构，让流体进入筒体时流速平缓降低，既可以让杂质更好地沉降到筒体底部，也能减少高速流体对过滤篮的直接冲击，延长过滤元件的使用寿命。

　　筒体底部的排污结构采用球阀加短接的设计，不需要拆解设备主体就可以完成日常排污作业，当设备运行一段时间，筒体积聚的杂质达到一定量时，只需要打开底部球阀，就可以借助管路内的流体压力将沉积的杂质与残留流体排出，降低日常维护的作业强度。从结构强度角度考虑，筒体采用等径直筒结构，相比锥底结构加工难度更低，同时承压能力更均匀，针对60℃的工作温度，筒体壁厚、法兰厚度都做了对应的冗余设计，满足低压流体输送的承压要求，过滤篮的支撑结构直接焊接在筒体内壁，避免大流量冲击下过滤篮出现移位、变形的问题。在实际管路布局中，这类篮式过滤器通常安装在泵组入口前、换热设备入口前或者计量设备的上游段，用来拦截流体中的焊渣、金属碎屑、油泥结块等杂质，

　　避免杂质进入后续设备造成叶轮磨损、流道堵塞、计量精度失准等问题。不同于反冲洗式过滤器的复杂结构，这款篮式过滤器的结构更简单，维护成本更低，针对杂质含量偏高、不需要连续在线清洗的工况适配性更强，只需要在停机时打开顶部结构取出过滤篮做清理，就可以恢复设备的过滤性能。建模过程中对法兰的螺栓孔位、密封面尺寸都做了标准化匹配，完全符合对应压力等级的法兰标准，安装时不需要单独做配钻加工，底部排污阀的手轮操作空间也做了干涉校验，保证安装后阀门可以完全开关到位，不会被筒体或者周边管路挡住操作行程。另外考虑到重质流体可能存在的挂壁问题，筒体内部的焊缝都做了打磨处理，减少焊缝凸起造成的杂质附着点，过滤篮与筒体的密封面采用平面密封结构，避免未经过滤的流体从密封间隙短路流到下游，保证过滤效果的可靠性。
