JohnCrane型带完整部件机械密封筒结构

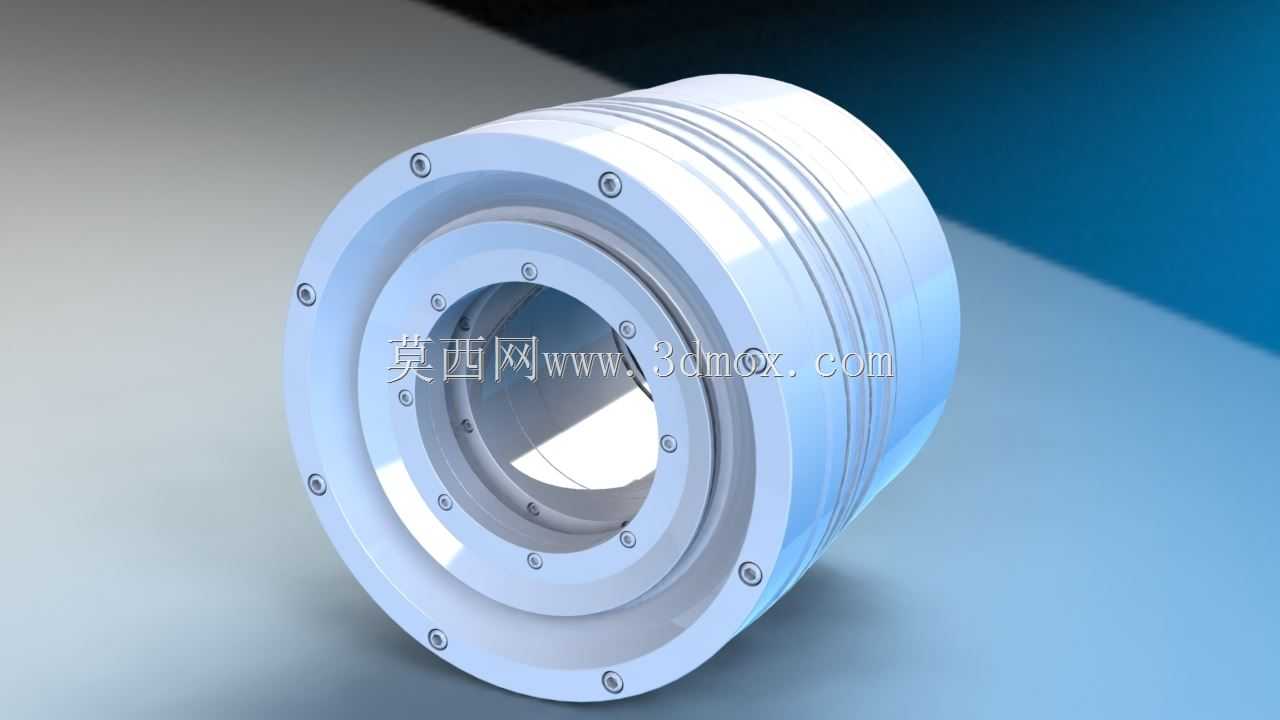

　　在石油炼化、化工输送、电力辅机这类涉及旋转流体输送的工况场景里，机械密封筒是决定泵类、搅拌类设备长周期运行可靠性的核心部件，相比传统散装式机械密封的现场逐件装配模式，集成式密封筒把所有密封功能部件整合为预装式整体单元，能大幅降低现场安装的对位误差，避免因装配偏差导致的密封面偏磨、O圈切损这类常见早期失效问题。这套JohnCrane结构的密封筒采用整体筒式集成设计，所有动环、静环、补偿弹簧、辅助密封圈、防转销、压盖连接结构都预装在筒状壳体内，出厂前已经完成了密封面的研磨配对与动平衡校验，现场安装时只需要将整体套装在泵轴对应位置，拧紧压盖连接螺栓即可完成装配，不需要现场调整弹簧压缩量、密封面对中间隙，对现场检修人员的装配技能要求更低，

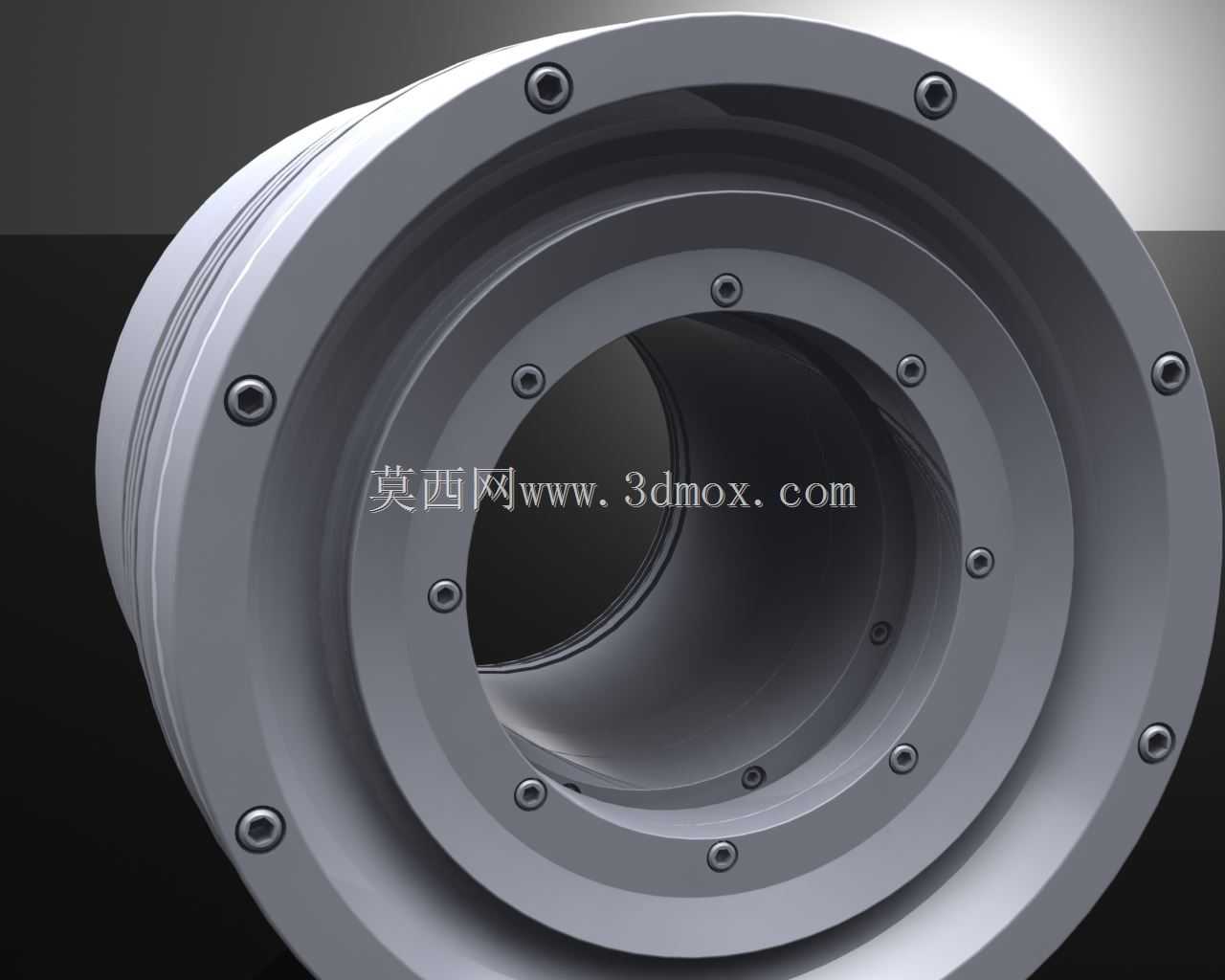

　　也能有效控制不同人员装配带来的质量离散性。从结构设计逻辑来看，该密封筒采用多道螺栓均布的连接方式，外法兰端面上的连接螺栓沿圆周方向等距排布，保证压盖对密封腔体的压紧力均匀分布，避免局部压紧力过大导致的静密封垫片压溃，或是压紧力不足导致的腔体介质泄漏。密封筒的内孔与轴套配合面采用高精度间隙配合设计，配合面的表面粗糙度控制在Ra0.8以下，保证轴套在随轴旋转过程中不会与筒体内孔发生刮蹭，同时也能为辅助密封圈提供光滑的贴合基面，避免密封圈被配合面的加工刀痕划伤。密封的动环组件采用补偿式结构设计，内置的弹簧组件沿圆周均匀布置，能在设备运行出现轴窜、径向跳动时，持续给动环提供稳定的轴向补偿力，保证动环与静环的密封端面始终保持贴合，

　　不会因为轴系的小幅位移出现密封面分离导致的介质泄漏。从安装边界来看，该密封筒的轴向安装尺寸经过精准匹配，安装时不需要额外加工轴肩或是腔体台阶，适配对应规格的单级离心泵、多级离心泵、釜用搅拌轴的密封腔体尺寸，外法兰的螺栓孔位置与标准API682密封腔体的连接尺寸完全兼容，可以直接替换同规格的传统集装式密封，不需要对设备本体进行改造。密封筒的筒体部分采用刚性强化设计，壁厚经过强度校核，能承受常规工况下1.6MPa到4MPa的腔体介质压力，不会因为腔体压力波动出现筒体变形导致的密封失效。在实际工况应用中，这类集成式密封筒可以适配输送清水、油品、弱腐蚀性化工介质的旋转设备，密封端面采用硬质合金对石墨的配对材质，耐磨性能优异，

　　在常规线速度下的使用寿命可以达到8000小时以上，相比普通填料密封的泄漏量降低95%以上，也不需要像填料密封那样定期调整压盖松紧、更换填料，能大幅降低设备的日常维护工作量。设计过程中对密封筒的所有过流部件都做了圆角过渡处理，避免介质中的固体颗粒在直角位置沉积卡滞补偿机构，弹簧组件采用外置式布置，不直接接触输送介质，避免介质中的杂质堵塞弹簧导致补偿失效，这一点在输送含少量固体颗粒的介质工况下优势尤为明显，能有效避免因为弹簧卡滞导致的密封突然泄漏。密封筒的静密封点全部采用O型圈或是平垫片密封，所有密封沟槽的尺寸都按照对应密封圈的标准压缩率设计，保证安装后密封圈的压缩量在合理区间，不会因为压缩量过大导致密封圈过早老化，也不会因为压缩量不足出现静密封点泄漏。整套结构的所有部件都做了互换性设计，易损件都采用标准规格，后期维护时不需要更换整个密封筒，只需要更换对应的密封环、密封圈即可，能降低全生命周期的使用成本。在三维建模过程中，所有配合面的尺寸公差、形位公差都按照实际加工要求做了标注，螺栓孔的位置度、密封端面的平面度、内孔与外法兰的同轴度都符合机械密封的行业设计规范，模型包含了所有的内部零件，没有做简化省略，可以直接用于密封结构的教学演示、设备改造的适配校核、检修作业的装配模拟，帮助设计人员快速掌握集装式机械密封的结构原理，也能为现场检修人员提供直观的装配参考，避免装配过程中出现零件错装、漏装的问题。
