蛇形弹簧式网格联轴器结构设计

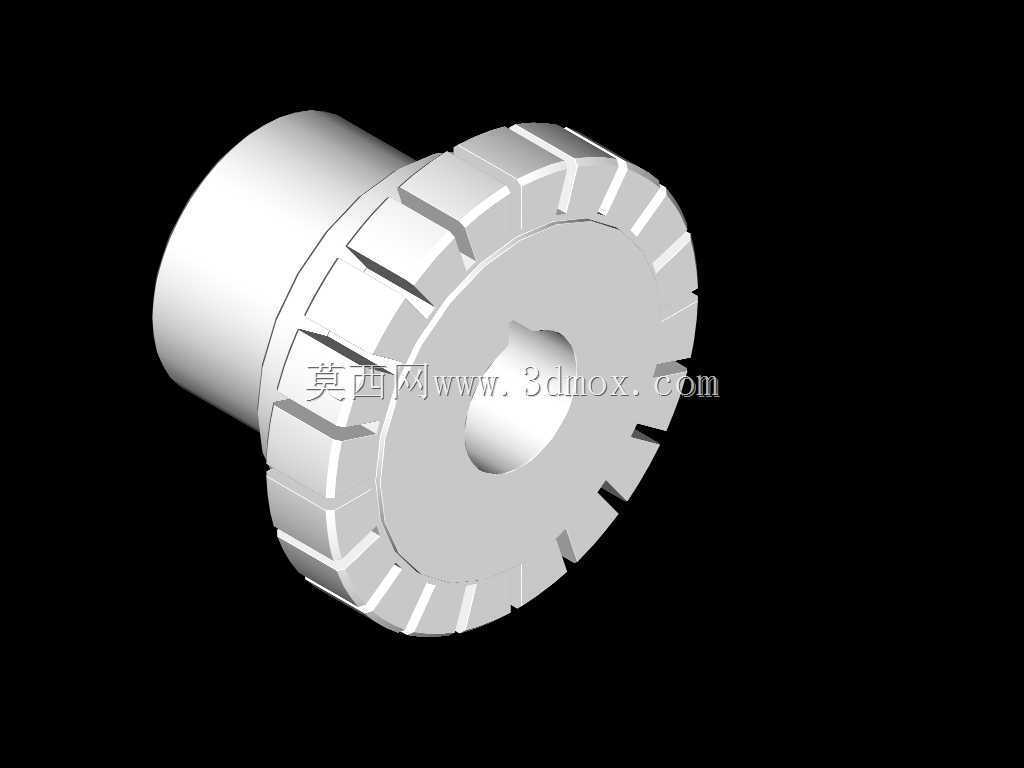

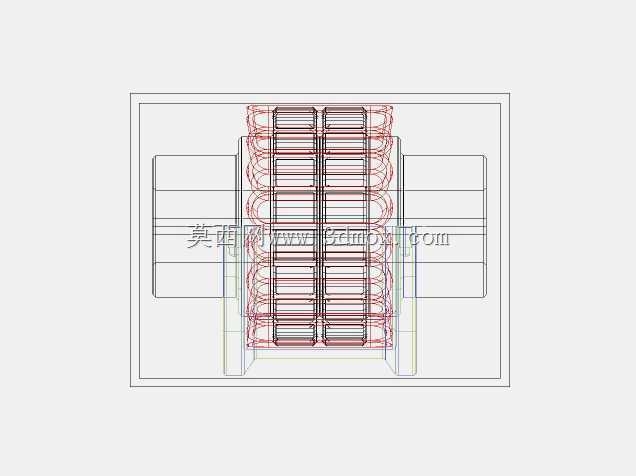

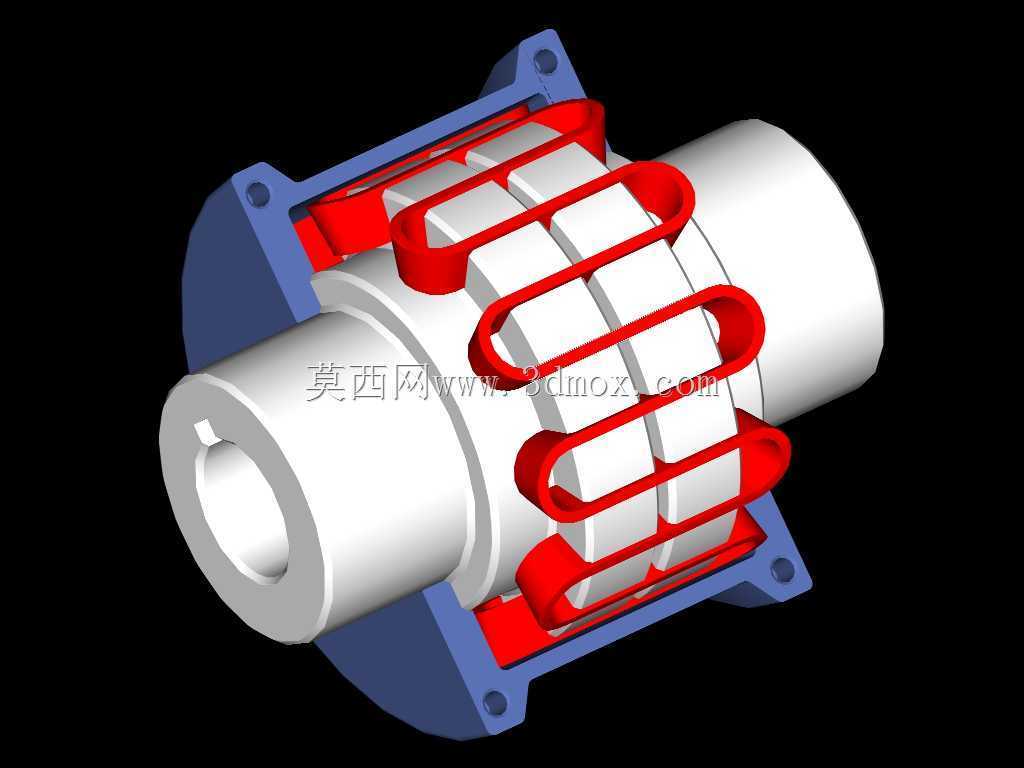

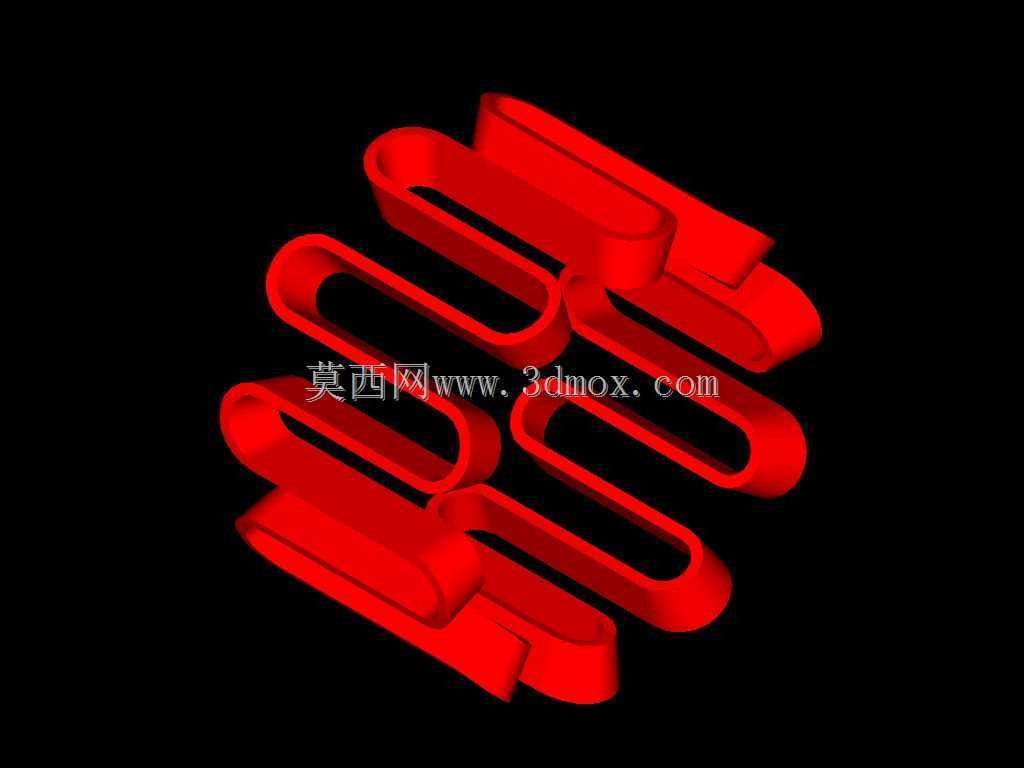

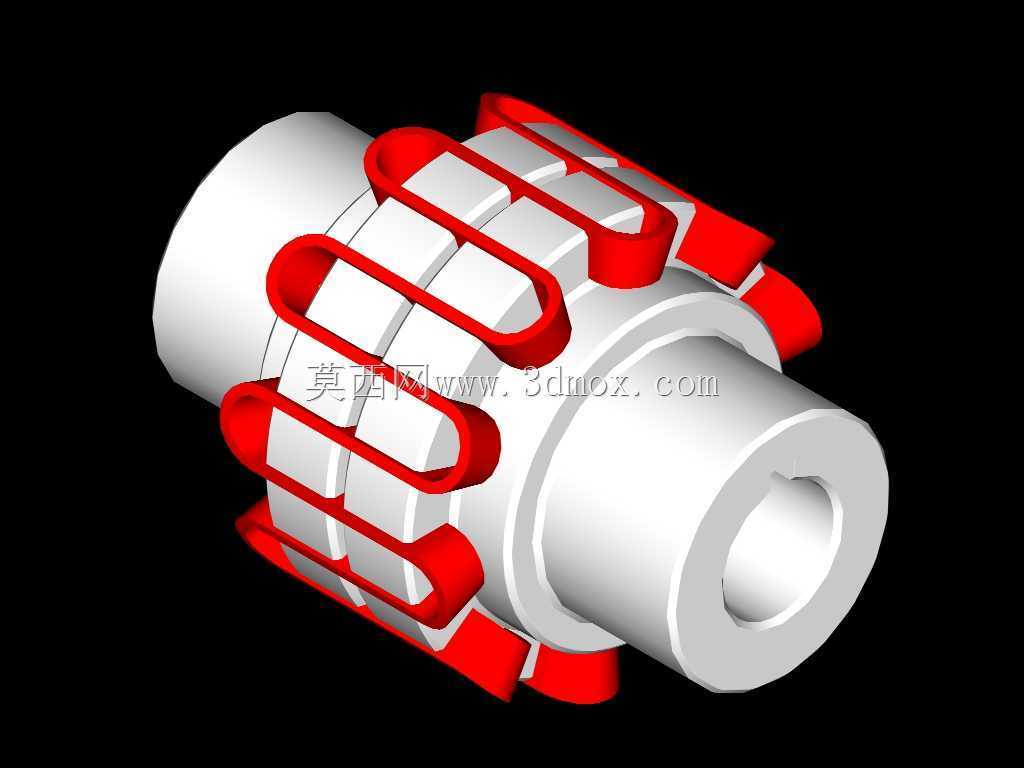

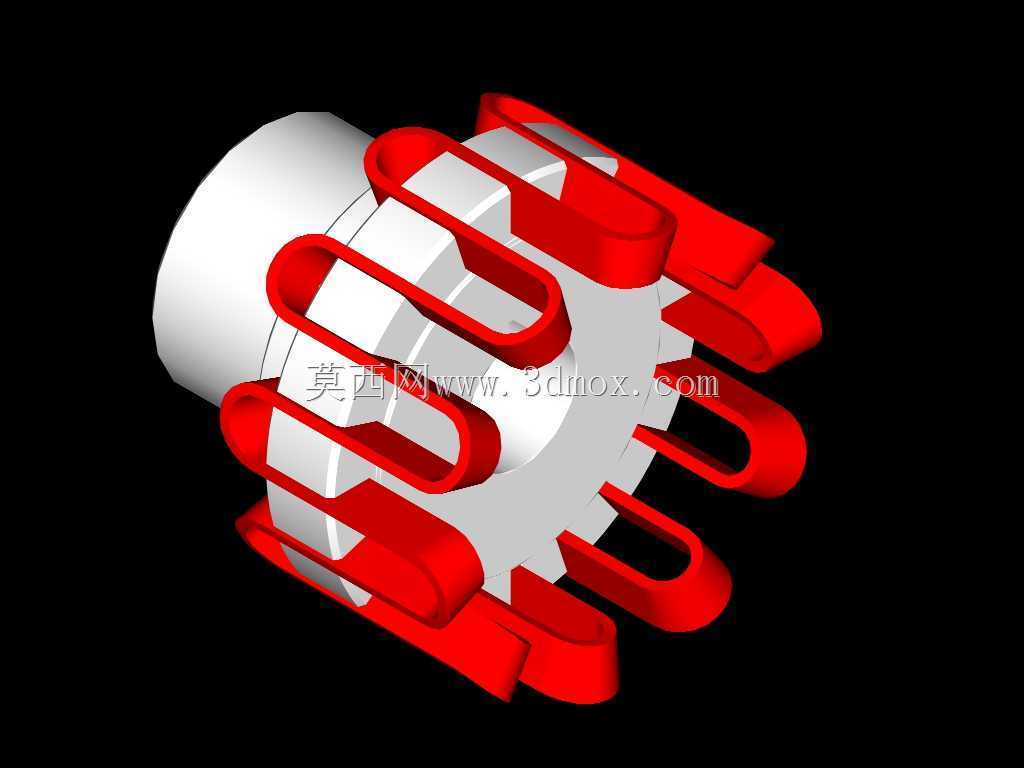

这类带蛇形弹性元件的网格联轴器，多用于冶金、矿山、起重运输等重载传动场景，适配两轴间存在一定径向、角向偏移的轴系连接需求，相比刚性联轴器，能在传递大扭矩的同时吸收传动过程中的冲击振动，降低轴系交变载荷对两端动力设备的损伤。从结构设计来看，两半带齿的轴毂分别与主动、从动轴配合，轴毂外沿的齿形做了圆弧过渡处理，蛇形弹簧沿齿槽环绕嵌入，外部的罩壳既可以约束弹簧的径向窜动，也能存储润滑脂，减少弹簧与齿面的磨损，避免运行过程中弹簧受离心力脱出。设计时首先要匹配轴系的额定传递扭矩，齿形的曲率需要和弹簧的弯曲半径匹配，保证弹簧受载时能沿齿面均匀滑移，避免局部应力集中导致弹簧断裂；两半轴毂的轴孔可根据实际安装需求做成光孔、键槽孔或者胀套连接形式，适配不同的轴径公差要求。安装边界上，罩壳的安装耳座预留了螺栓过孔，安装时需要保证两半轴毂的端面留有规定的轴向间隙，避免轴系热胀冷缩时产生附加轴向力，径向偏移量需要控制在弹簧允许的补偿范围内，否则会大幅降低联轴器的使用寿命。实际选型过程中，需要核算传动系统的峰值载荷，弹簧的截面尺寸、圈数直接决定了联轴器的缓冲能力和扭矩上限，齿面的接触强度也要满足长期交变载荷下的使用要求，避免齿面压溃导致传动失效。这类联轴器相比弹性套柱销联轴器，承载能力更高，补偿偏移量更大，适合中低速重载的传动工况，在破碎机、输送机、大型减速机的输出端连接中应用广泛，建模过程中需要重点还原蛇形弹簧与齿槽的配合关系，罩壳的分合面结构、安装孔位的位置公差也要准确呈现，方便后续工程人员直接调用做装配干涉检查。
