径向滚珠轴承套件三维结构设计

　　在各类旋转传动设备的支承结构设计中，径向滚珠轴承是应用覆盖范围极广的核心基础部件，从普通的输送辊道、小型电机输出轴，到机床主轴、精密仪器的旋转轴系，都能见到这类轴承的应用身影。这套径向滚珠轴承套件的结构设计，完全围绕径向载荷承载需求展开，同时兼顾了常规工况下少量轴向窜动的补偿能力，适配多数中低转速、中等载荷的通用传动场景。

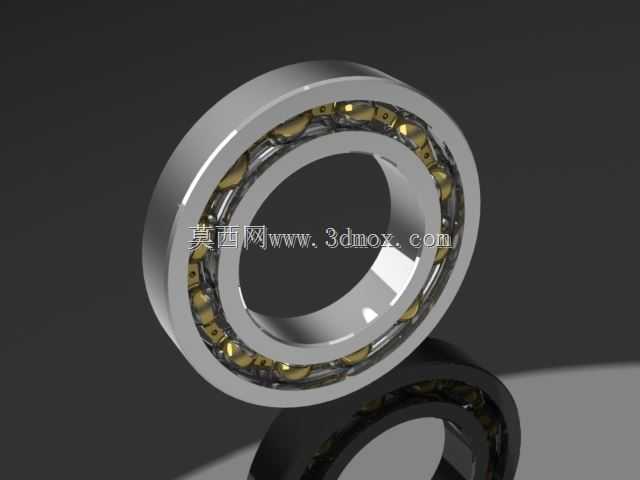

　　从结构组成来看，整套套件包含外圈、内圈、滚动钢球、保持架四个核心部分，各部件的配合尺寸经过严谨的公差匹配设计：内圈与轴颈采用基孔制过渡配合，能够保证轴运转时内圈与轴同步转动，避免配合面出现打滑磨损；外圈与轴承座孔采用基轴制间隙配合，方便安装过程中的装配调整，同时可补偿少量的座孔加工同轴度误差。保持架采用浪形冲压结构，均匀分隔每一颗滚动钢球，既避免钢球之间直接接触产生滑动摩擦，又能引导钢球在滚道内稳定循环滚动，降低运转过程中的发热与磨损。

　　设计过程中，滚道的曲率半径取值是核心考量点，滚道曲率略大于钢球半径，既能保证钢球与滚道的接触面积足够承载额定载荷，又不会因为接触面积过大导致运转摩擦阻力升高。钢球的数量排布经过载荷分布计算，在保证套圈结构强度的前提下，尽可能均匀排布更多钢球，提升整体径向承载能力，同时让各钢球承受的载荷差值控制在合理范围内，避免局部钢球过载提前出现点蚀失效。

　　从安装边界来看，这套轴承的轴向定位可采用轴用弹性挡圈配合孔用挡圈的方式实现，也可根据安装场景选择轴肩配合端盖压紧的定位形式，安装时不需要额外加工复杂的定位结构，适配多数常规轴承座的安装尺寸。轴承的密封结构预留了标准的密封槽位，可根据使用工况加装接触式橡胶密封圈或者非接触式防尘盖，在粉尘较多的作业环境下可阻挡外界杂质进入滚道内部，在有润滑脂密封需求的场景下可避免润滑脂泄漏，延长轴承的维护周期。

　　在实际设备选型应用中，这类径向滚珠轴承套件主要承受垂直于轴线方向的径向载荷，当设备存在小幅度的轴向窜动时，轴承可承受不超过额定径向载荷10%的轴向载荷，不适合在大轴向载荷的工况下单独使用，若存在较大轴向载荷需要配套角接触轴承或者推力轴承组合使用。建模过程中，各部件的装配关系完全按照实际装配约束搭建，钢球与内外滚道的接触位置、保持架的兜孔间隙都按照实际工程公差设置，可直接用于装配干涉检查、运转模拟仿真，也可作为设备整体装配设计中的标准支承部件调用，不需要重复进行基础结构建模。

　　针对不同的应用场景，这套轴承的结构可做适应性调整：在高速运转场景下，可适当放大保持架的兜孔间隙，选用酚醛层压布材的实体保持架替代冲压钢保持架，降低高速运转时的保持架振动与噪声；在重载工况下，可适当增大钢球直径，增加钢球数量，提升套圈的热处理硬度要求，保证滚道的接触疲劳强度；在腐蚀环境下使用时，可将套圈与钢球的材质更换为不锈钢材质，保持架采用工程塑料材质，提升整体抗腐蚀能力。日常维护过程中，这类轴承的润滑可采用脂润滑或者油润滑，中低转速工况下选用锂基脂润滑即可满足需求，注脂量控制在轴承内部空腔的1/3到1/2，注脂量过多反而会导致运转过程中温升过高；高转速工况下可采用油浴润滑或者喷油润滑，保证滚道接触位置能够形成稳定的润滑油膜，降低磨损速率。
