径向压缩机三元流叶轮结构设计

　　在透平式流体压缩设备的核心转子组件中，径向叶轮是直接决定整机压比、效率与运行稳定性的关键零件，这类结构广泛应用在中小型离心空压机、涡轮增压器、工艺气体压缩机、微型燃气轮机等设备中，承担着将输入轴的机械能转化为气体压力能与动能的核心作用。不同于轴流叶轮的轴向进排气路径，径向叶轮的气流沿轴向进入叶轮流道后，在叶片的导流作用下沿径向甩出，单级就能实现更高的压升，非常适合小流量、高压力工况的压缩需求。

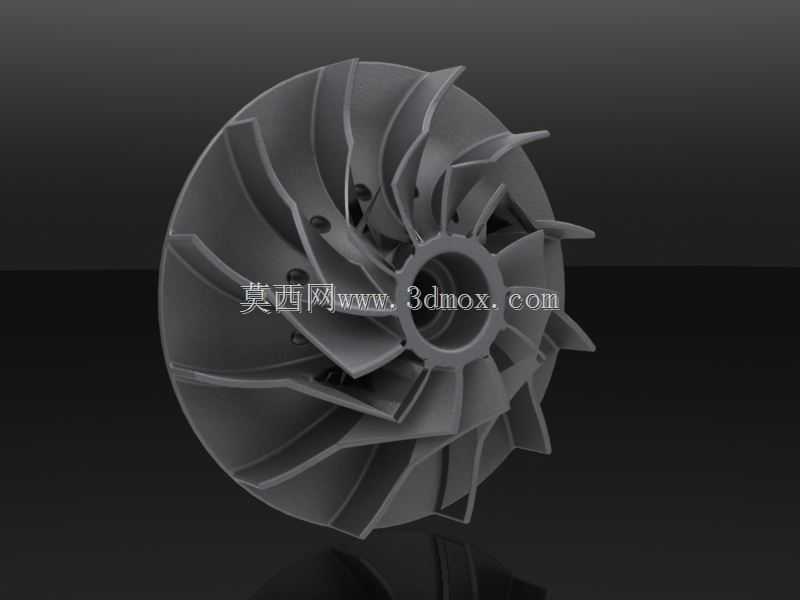

　　从实际应用场景来看，这类径向叶轮的运行转速普遍较高，部分配套高速电机的机型工作转速可达每分钟数万转，因此设计过程中首先要兼顾气动性能与结构强度的平衡。叶片采用三元扭曲空间曲面构型，并非简单的等截面直叶片，每一段叶型的安装角、曲率都是沿叶高方向连续变化的，目的是适配流道内气流的实际流动轨迹，减少气流在叶道内的分离、漩涡损失，让气流在从叶轮入口到出口的流动过程中，速度与压力的过渡更平缓，避免局部低压区引发的喘振风险。叶轮整体采用轮盘、叶片、轮盖一体化的构型思路，中心设置带键槽的安装轴孔，轴孔与驱动轴采用过盈配合加平键传递扭矩的安装方式，轴孔周边均匀分布的螺栓孔用于和后端的轴套、锁紧盘连接，确保高速旋转下的连接可靠性，不会出现松动位移。

　　从安装边界来看，叶轮的轴向定位依靠轴肩与锁紧螺母的配合，轮盖侧的外圆与蜗壳入口的密封环之间预留有符合行业规范的微小间隙，既不能间隙过大导致级间漏气损失增加，也不能间隙过小在高速运行热膨胀后出现碰磨故障。叶片的数量经过气动计算优化，长短叶片间隔排布的设计可以有效改善叶轮出口处的气流均匀性，减少叶道出口的气流尾迹损失，同时避免叶片数量过多导致的流道过窄、摩擦损失增大的问题，也不会因为叶片数量过少导致单叶片载荷过高、强度不足。

　　设计这类叶轮时，首先要根据目标工况的流量、压比参数确定叶轮的入口直径、出口宽度、出口角等核心气动参数，再通过流场仿真迭代调整叶型的空间曲面，确保整个流道内的气流马赫数处于合理区间，避免局部出现超音速激波损失。结构强度校核环节需要重点关注叶片根部与轮盘连接的圆角过渡区域，这个位置是高速旋转下应力集中最明显的部位，圆角半径的取值既要满足应力分散的要求，又不能过大侵占流道的有效通流面积。叶轮的轮盘厚度从中心到外缘是逐渐减薄的，这种变厚度设计既可以保证中心安装部位的结构强度，又能降低外缘部位的旋转离心载荷，减少整体转动惯量，让设备的启停响应速度更快。

　　在实际设备装配中，叶轮做动平衡时需要在轮盘的外缘指定位置去重，确保剩余不平衡量符合对应转速等级的平衡精度要求，避免高速运行下产生异常振动，影响轴承的使用寿命。这类叶轮的流道表面粗糙度也有严格要求，光滑的流道壁面可以减少气流的摩擦阻力，提升整机的运行效率，因此建模过程中所有曲面之间都要做到G2连续过渡，不能出现折线、棱角等突变结构，避免后续加工或者3D打印过程中出现应力集中或者流动干扰点。不同于开式叶轮结构，这种带半开式或者闭式的径向叶轮，在小流量工况下的稳定运行范围更宽，对含少量杂质的工艺气体适应性也更强，在工业气源、车用增压、航空辅助动力等领域都有大量的实际应用。
