叉耳式铰接连接器机械结构设计

　　这类叉耳式铰接连接器在工业传动、工装夹具、工程机械连杆机构中应用十分广泛，核心作用是实现两个构件之间的铰接传动，允许被连接件在铰接轴的轴线垂直平面内完成一定角度的相对摆动，同时可靠传递轴向与径向的载荷，避免刚性连接带来的应力集中问题。从实际使用场景来看，这类零件常出现在液压油缸杆端连接、设备门体铰接支撑、连杆机构的中间传动节点、工装夹具的活动压臂连接位置，在承受交变拉压载荷的工况下，铰接间隙的控制、接触面的耐磨设计直接决定了整套机构的运行寿命与传动精度。

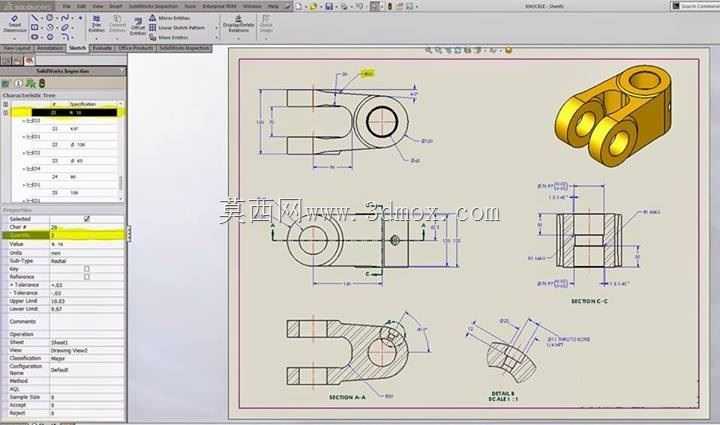

　　从结构设计逻辑来看，该零件采用单耳+双耳的配合结构形式，一端为带同轴通孔的双叉耳结构，两个耳板的孔位保持严格同轴度，用于插入铰接销轴与外部带单耳的构件配合，双叉耳的内侧间距需要匹配被连接件的耳板厚度，预留合理的装配间隙同时避免过大间隙导致的传动晃动；另一端为单圆筒铰接座结构，内孔可根据使用需求配置衬套或者直接与销轴配合，实现另一方向的铰接连接，两个铰接方向的轴线呈空间垂直布置，能够补偿被连接件在两个维度的安装角度偏差，降低装配时的对位精度要求，适配多自由度摆动的传动需求。

　　尺寸设计层面，双叉耳部分的耳板厚度需要根据额定承载的拉应力、剪应力计算确定，耳板外侧的圆角过渡能够有效降低应力集中系数，避免交变载荷下耳板根部出现疲劳断裂；铰接孔的公差带一般选取H7或者H8精度，与销轴配合后既保证转动灵活性，又控制径向窜动量在合理范围内。单圆筒部分的外径与内孔的比值需要满足壁厚的强度要求，圆筒与叉耳连接的过渡区域采用大圆弧过渡，避免截面突变带来的应力集中，整个零件的外形轮廓在满足安装空间要求的前提下，尽可能去除非承载区域的材料，实现轻量化设计同时不降低整体结构强度。

　　安装边界方面，双叉耳的开口宽度需要严格匹配对接单耳的厚度，装配时两侧可根据间隙配置调整垫片，控制轴向窜动；铰接销轴的长度需要覆盖双耳外侧，端部配置开口销或者轴端挡圈实现轴向固定，避免销轴脱出。单圆筒端的安装需要保证对接构件的铰接轴线与圆筒内孔轴线重合，安装前需要清理孔内的毛刺与加工残留，若工况存在长期相对转动，可在内孔压装铜基石墨衬套提升耐磨性能，减少铰接副的磨损量，延长维护周期。

　　在实际选型替换时，需要重点核对三个核心参数：一是铰接孔的直径，直接决定适配销轴的规格与承载能力；二是双叉耳的中心距与开口宽度，决定能否与现有对接构件完成装配；三是两个铰接轴线的中心距，该尺寸直接影响连杆机构的传动比与运动行程，替换件的该尺寸需要与原零件保持一致，避免整套机构的运动轨迹出现偏差。零件的毛坯一般采用锻造工艺成型，提升材料的内部纤维连续性，增强整体抗冲击性能，加工过程中需要保证两个铰接孔的轴线垂直度，避免装配后出现卡滞、转动不畅的问题，表面可根据使用工况做发黑或者镀锌处理，提升防锈能力，适配多粉尘、潮湿的工业使用环境。
