透明壳体齿轮传动变速机构结构设计

项目分类:通用机械零部件 发布时间:2022-01-13 ID:496913
  • 透明壳体齿轮传动变速机构结构设计

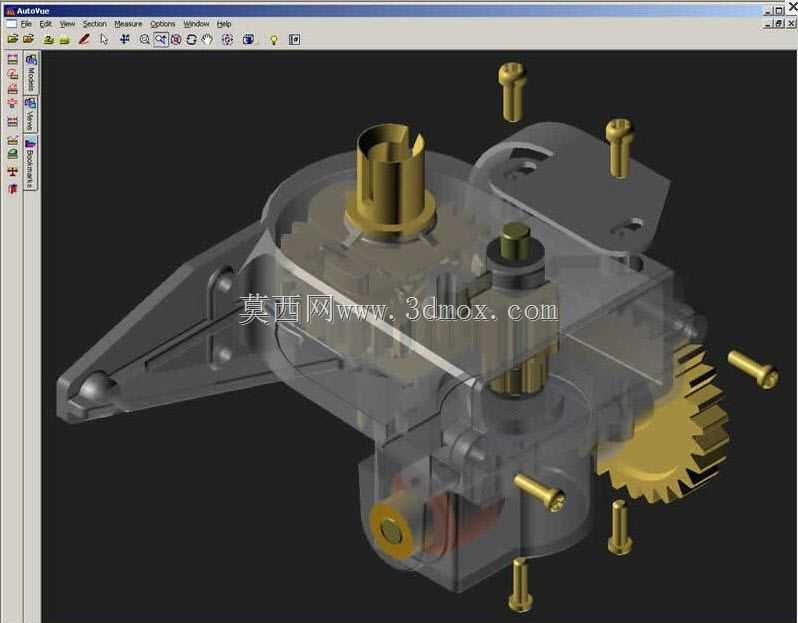

  这套齿轮传动变速机构的三维结构,在小型动力传输场景里的适配性很强,日常接触的小型自动化执行端、轻工设备的动力进给单元、甚至部分小型代步工具的动力传递路径里,都能见到同逻辑的结构身影。做结构设计的时候最先要卡的是安装边界,整个机构的壳体安装耳位是预先留好的固定点位,三个带沉孔的安装支脚呈三角分布,安装面的平面度公差要控制在0.05mm以内,避免锁紧螺丝之后壳体产生形变,卡滞内部的齿轮啮合。输入轴端的铜套是做过耐磨优化的,伸出端的轴径公差选的是h6,和外部动力源的联轴器配合的时候,不需要额外做衬套补偿,能直接适配标准件的连接尺寸。

  从功能逻辑上看,这套机构是通过同轴的双联齿轮实现固定速比的变速输出,输入轴的动力传入之后,先和中间层的小直径齿轮啮合,再通过同轴的大直径齿轮把动力传递到输出轴端的齿轮上,整个传动路径的齿轮都是直齿圆柱齿轮,加工难度低,装配的时候不需要调整螺旋角的啮合错位,后期维护更换配件的成本也能压到最低。输出轴端的齿轮是外露设计的,能直接和外部的执行齿条或者啮合齿轮对接,不需要额外加装输出转接件,针对需要直线往复进给的场景,直接把输出齿轮和配套齿条啮合就能实现动力转换,省掉了额外的传动转接结构。

  设计的时候特意把壳体做了半透明的可视化处理,不是为了外观展示,而是在样机调试阶段能直接观察内部齿轮的啮合状态、润滑脂的分布情况,不需要反复拆开壳体检查啮合间隙,调试效率能提升不少。内部的固定螺丝都是沿壳体分型面均匀分布的,锁紧的时候要按对角顺序逐步加力,避免壳体结合面出现缝隙导致润滑脂渗漏,每个螺丝的预紧力控制在1.2N·m就足够,因为壳体本身是轻质合金材质,过大的预紧力会直接导致螺孔滑牙。

  齿轮的参数选择上,所有啮合齿轮的模数都是统一的,齿面的硬度做了调质处理,日常工况下传递额定扭矩的时候,齿面接触应力完全在材料许用范围内,不会出现过早的点蚀或者断齿问题。输入轴端的衬套选用的是铜基含油材质,正常使用周期内不需要额外加注润滑油,依靠衬套自身析出的润滑油就能满足轴和衬套之间的润滑需求,减少了后期的维护频次。安装的时候要注意输入轴和输出轴的平行度公差,控制在0.02mm以内,不然会出现齿轮啮合噪音过大、传动效率下降的问题,严重的时候还会导致齿面偏磨,大幅缩短机构的使用寿命。

  整个机构的外形轮廓没有多余的突出结构,除了伸出的输入输出轴端和固定支脚之外,其余部分都是规整的圆弧过渡,在设备内部安装的时候不会和周边的走线、其他结构件产生干涉,对于安装空间局促的小型设备来说,这种紧凑化的结构设计能大幅降低整机的布局难度。外露的输出齿轮做了齿顶倒角处理,装配的时候和外部对接齿轮啮合的时候能顺利导入,不会出现齿顶对顶卡滞的问题,哪怕装配的时候有少量的位置偏差,倒角结构也能起到导向补偿的作用,降低了装配对位的精度要求,能提升一线装配的作业效率。
