两轮代步车后轮悬挂传动总成结构设计

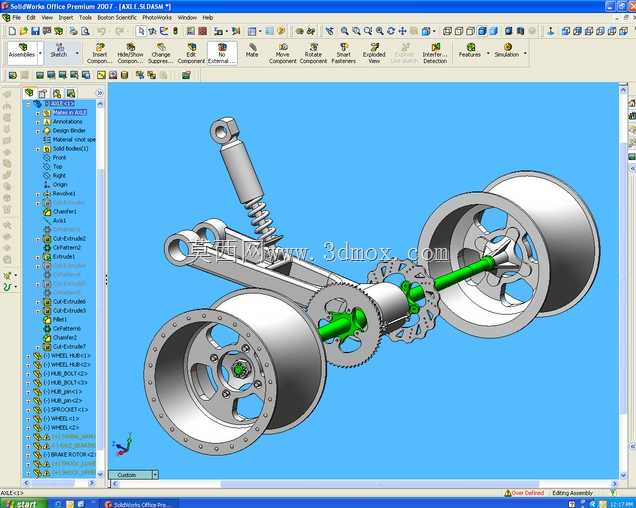

　　这套结构针对小型两轮代步工具的后轮段做了完整的集成化设计，把行走、传动、减震、支撑几个核心功能模块整合在同一组安装基准上，日常适配场地代步车、定制改装两轮车的后轮布局需求，能直接对应非铺装路面缓震、动力平稳传递的实际使用场景。从实际装车的边界来看，整体结构以横向布置的后轮轴为核心安装基准，两侧轮辋的安装端面同轴度公差控制在0.05mm以内，轮辋与轴的配合选用过渡配合加平键周向限位，避免大扭矩传递时出现轮组打滑的问题；轮辋内侧预留了刹车组件的安装位，不管是抱刹还是碟刹结构都能通过转接座适配，不需要额外改动主支撑结构的孔位。传动部分采用二级链轮传动布局，动力输入轴的链轮与后轮轴的大链轮中心距经过反复校核，既保证链条张紧调节的行程足够，

　　又不会因为中心距过大出现链条高速抖动拍击车架的问题；中间的过渡链轮轴集成在主摇臂的壳体上，轴两端用深沟球轴承做回转支撑，能承受链条张紧带来的径向载荷，同时链轮的齿形参数按照常规代步车的传动比匹配，起步扭矩输出足够，高速行驶时也不会出现传动比过大导致的电机过载。减震结构采用单筒液压减震器斜向布置的方案，减震器的上安装耳对应车架的铰接点，下安装耳固定在摇臂的加强凸台上，安装角度经过运动仿真校核，当后轮随路面起伏上下跳动时，减震器的压缩行程与摇臂的摆动角度呈线性对应关系，不会出现运动干涉或者减震器侧向受力的情况；摇臂的主体采用变截面的结构设计，靠近铰接点的位置截面厚度更大，对应应力集中的区域做了圆角过渡处理，

　　避免长期交变载荷下出现结构疲劳开裂。摇臂与车架的铰接点选用带衬套的销轴结构，衬套采用自润滑材质，日常使用不需要频繁加注润滑脂，同时铰接点的同轴度经过严格控制，摇臂摆动时不会出现卡滞或者左右窜动的问题。整个结构的安装边界做了充分的兼容性考虑，主摇臂的宽度方向尺寸控制在常规两轮车的平叉安装间距范围内，不需要加宽车架就能直接适配；减震器的安装孔距也和市面上常见的代步车减震参数匹配，后期维护更换配件不需要单独定制。从功能实现的角度来说，这套结构把后轮的承载、动力传递、路面冲击缓冲几个核心需求做了平衡，链轮传动的结构相比齿轮传动对安装精度的要求更低，后期维护调整链条张紧度只需要松开后轮轴的锁紧螺母就能操作，适合民用代步工具的日常使用场景；

　　减震器的阻尼参数匹配了整车150kg以内的整备质量，过减速带或者坑洼路面时能有效过滤路面冲击，不会把硬冲击直接传递到车架上。设计过程中特意对各个运动部件的间隙做了校核，后轮上下跳动到最大行程时，链条的松紧度始终保持在合理范围内，不会出现掉链或者链条拉断的问题；轮辋的转动空间也和减震器、摇臂之间预留了足够的安全间隙，即使轮组有轻微的轴向窜动也不会出现剐蹭。整个总成的零件拆分也考虑了装配工艺性，所有的紧固件都选用标准件，不需要特殊定制工具就能完成拆装，各个子组件都能单独拆分维护，比如更换减震器不需要拆卸整个轮组，调整传动链轮也不需要拆解摇臂结构，大幅降低了后期的维护成本。
