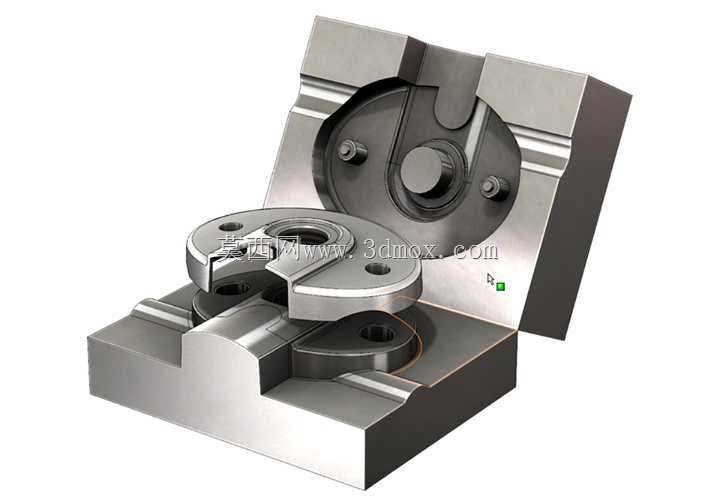

注塑成型用溶胶模具型腔结构

　　这套模具结构针对热塑性塑料溶胶成型工序设计，核心应用在小型精密塑胶件的注塑生产环节，常见于消费电子小尺寸结构件、家电按键嵌件、工业用小型密封塑胶配件的批量生产场景，适配卧式注塑机的安装接口，可直接匹配常规120吨锁模力规格的注塑设备使用。从结构功能来看，整套结构采用两板模开模逻辑，定模侧设置溶胶流道与浇口套对接位，动模侧集成成型型腔与顶出机构安装位，开模时动定模沿分型面分离，成型后的塑胶件留于动模侧，后续可通过顶杆完成脱模动作。设计过程中优先考虑溶胶的流动均衡性，型腔周边设置的定位凸台与锁紧斜面，可在合模时承受注塑压力带来的侧向力，避免分型面溢料，同时型腔表面的抛光处理要求匹配塑胶件的外观面粗糙度需求，减少后续二次抛光工序。

　　安装边界方面，整套模架的长宽尺寸适配常规注塑机的拉杆间距，模架厚度匹配设备的最大最小模厚要求，定位圈尺寸采用行业通用的100mm直径规格，浇口套的球面半径适配注塑机喷嘴的对接尺寸，无需额外加工转接件即可完成上机安装。结构细节上，动定模的导向采用导柱导套配合结构，导柱设置在动模侧，导套嵌入定模板内，合模时的导向精度可控制在0.02mm以内，保证型腔的对中精度，避免成型件出现壁厚不均的问题。冷却水路的排布沿型腔轮廓均匀布置，水路距离型腔壁的距离控制在15-20mm区间，保证溶胶充模后冷却速率一致，减少成型件的内应力与翘曲变形量。成型部分的镶件采用模块化设计，易磨损的浇口位置单独设置可更换镶件，长期生产出现磨损后无需更换整块模板，

　　仅需拆卸更换对应镶件即可快速恢复生产，降低设备维护的成本与停机时间。锁紧块的角度设计比斜导柱角度大2度，合模时锁紧块可先压紧滑块，承受注塑时的侧向推力，避免滑块在溶胶高压下移位导致成型件尺寸超差。整套结构的排气槽开设在分型面的熔体末端位置，槽深控制在0.02mm，既可以顺利排出型腔内的空气，避免成型件出现烧焦、缺胶缺陷，又不会导致溶胶溢出产生飞边。在实际生产适配中，这套结构可适配PP、ABS、PC等常用热塑性塑料的溶胶成型需求，针对不同塑料的熔融温度差异，仅需调整料筒温度与注塑压力参数即可，无需改动模具本身的结构。
