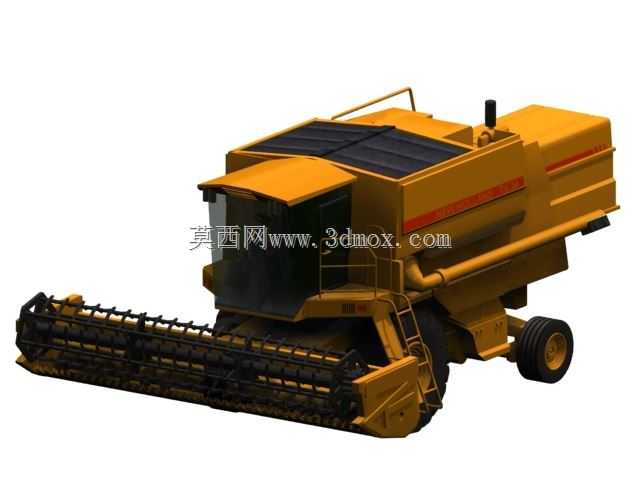

自走式联合收割机整机结构三维设计

　　本次呈现的自走式联合收割机三维结构，针对大田谷物收获作业场景开发，覆盖小麦、水稻等主粮作物的成熟收获工序，可在连片平原、缓坡耕地的规模化种植区域完成一站式作业，替代传统人工收割、脱粒、清选多环节分散作业模式，大幅缩短农忙窗口期的作业周期，降低粮食收获环节的损耗率。从实际作业逻辑出发，整机前端配置的挠性割台是核心作业部件，设计阶段充分考虑不同作物株高、田间地表起伏的适配性，割台拨禾轮的转速调节范围匹配作物喂入速度，可将直立或轻度倒伏的作物顺畅导向切割器，往复式切割器的动定刀片间隙控制在合理作业区间，保证茎秆切割断面整齐，避免扯拉作物造成落粒损失。割台输送装置采用链耙式结构，将切割后的作物均匀平稳输送至中部脱粒分离舱，

　　脱粒滚筒采用纹杆与钉齿组合配置，针对不同作物含水率、脱粒难度可调整滚筒转速与凹板筛间隙，在保证脱粒净度的同时减少籽粒破碎率，分离装置的逐稿器做了倾角与振幅优化，可将脱粒后的茎秆与籽粒充分分离，夹带损失控制在行业作业允许范围内。清选系统采用风机加双层振动筛的组合结构，风机出风口角度与风速可根据作业时作物的含杂率调整，上层筛片孔径适配短茎秆、颖壳等大尺寸杂余的排出，下层筛片保证洁净籽粒顺利落入输送搅龙，杂余通过回送装置返回脱粒舱二次处理，减少清选环节的籽粒浪费。整机动力舱布置在机身中部靠上位置，兼顾前后轴荷分配，避免作业时因配重失衡导致的驱动轮打滑、转向不灵活问题，发动机输出动力通过分动箱分别传递给行走系统、割台驱动系统、脱粒清选系统、

　　卸粮系统，各传动路径的皮带轮、链轮张紧结构都预留了维护调整空间，日常保养时无需大范围拆解外围覆盖件。行走系统采用前轮驱动、后轮转向的配置，前轮选用大尺寸高花农用轮胎，提升泥泞田间的抓地力，后轮转向角度经过反复校核，最小转弯半径适配多数农田的田块宽度，减少作业时的掉头空行程。驾驶室布置在机身左前侧，视野覆盖割台全幅宽度与卸粮筒作业范围，驾驶员可直观观察割台作业状态、卸粮位置，操作手柄按照人机工程学布置，常用的割台升降、转速调节、卸粮控制按键都在手臂可及范围内，降低长时间作业的操作疲劳。机身顶部的粮仓做了容量优化，在不超出整机道路运输宽度限制的前提下，尽可能提升单次作业的储粮量，减少卸粮等待时间，卸粮筒可水平回转与上下俯仰，

　　作业时可展开至机身侧方，将粮食直接输送至随行的运输车辆货厢内，非作业状态下可折叠收回至机身侧面，不超出整机宽度边界，满足乡村道路的通行要求。整机外围覆盖件采用圆弧过渡设计，既减少田间作业时的秸秆挂带，也能在维护时快速拆卸，覆盖件上预留的散热通风口位置经过流场分析，保证动力舱、液压系统的散热效率，避免长时间满负荷作业时出现过热问题。建模过程中对所有运动部件做了干涉检查，割台升降、转向轮偏转、卸粮筒回转等动作的极限位置都预留了足够安全间隙，不存在结构硬摩擦的风险，各连接部位的螺栓、销轴等标准件都选用通用农用机械常用规格，降低后期运维的配件采购难度。整机外形尺寸严格参照道路运输与农田作业的通用边界设计，整机宽度控制在常规农用机械通行许可范围内，高度满足农村道路限高、田间输电线路下方通行的要求，长度方向兼顾割台伸出量与卸粮筒收回后的尺寸，可直接通过平板运输车完成跨区作业的转场运输，无需额外拆解部件。
