管壳式换热机组配管布局三维设计

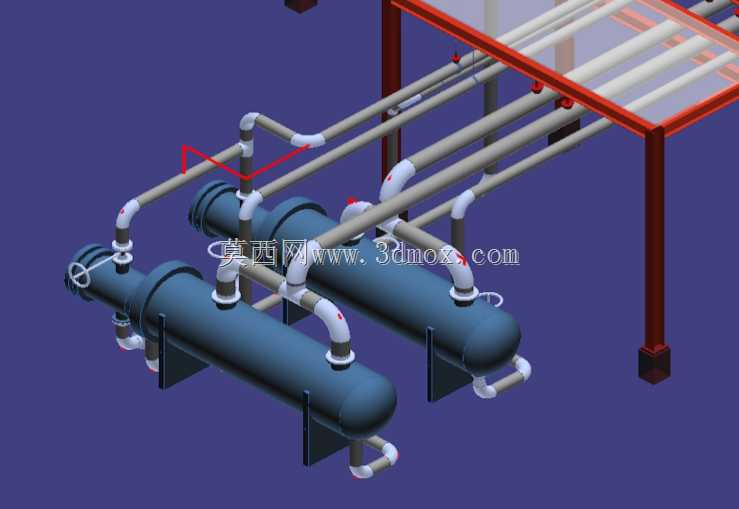

　　这套三维设计内容呈现的是并联布置的管壳式换热器配套工艺管路系统，在化工、暖通、能源动力类项目的换热站房设计中，这类并联换热单元是核心的热量交换载体，常被用于工艺介质冷却、供暖水换热、余热回收等场景，单组设备可独立切出检修，不影响整套系统的连续运行，适配需要冗余备份的连续生产工况。从结构设计逻辑来看，两台卧式管壳式换热器采用同标高并排安装，底部配套的鞍式支座预留了标准地脚螺栓安装孔位，安装时需要保证支座与基础预埋板的水平度偏差控制在千分之二以内，避免设备壳体受附加应力导致管板密封面泄漏。配套的管路系统采用分层布置逻辑，上层红色框架为管廊支撑结构，所有工艺管道沿管廊分层排布，冷热介质管路分别走不同标高区间，避免管路交叉带来的安装干涉，

　　同时给后期阀门操作、仪表安装预留足够的操作空间。管路转弯处全部采用标准长半径弯头，降低介质流动的局部阻力，减少泵组的输送能耗，管道与换热器管嘴的连接位置设置了短节过渡，一方面方便后期拆卸检修时的管道切割复位，另一方面可以吸收部分管路热胀冷缩产生的位移，避免应力直接作用在换热器管嘴位置造成焊缝开裂。管架的设计采用落地式立柱搭配横向横梁的结构，立柱底部设置了方形地脚板，可通过膨胀螺栓与地面基础固定，横梁与管道之间预留了管卡安装位置，可根据管道外径选配对应规格的管卡，固定管道的同时允许管道沿轴向有少量热位移空间。从安装边界来看，整套换热单元的横向占用空间需要覆盖两台换热器的本体宽度加上两侧操作通道，操作通道净宽不小于0.8米，

　　满足日常巡检、阀门操作的空间需求，纵向尺寸需要预留管道抽出的空间，也就是管壳式换热器的管束长度方向，前端要留出至少等于管束长度的抽芯空间，方便后期检修时抽出管束清理结垢、更换密封垫片。在实际工程应用中，这类并联换热器组的管路设计需要重点考虑介质流向的对称性，保证进入两台换热器的介质流量分配均匀，避免出现单台设备负荷过大、另一台换热效率不足的问题，从三维布局里可以看到进出口管路的对称布置逻辑，进出口总管位于两台设备的中间位置，通过等径三通分别向两侧设备配管，尽可能让两路支管的阻力损失保持一致。另外管路的低点位置设置了排净接口，高点设置了排气接口，这些细节在三维模型里都做了对应结构预留，现场安装时不需要额外在管道上开孔焊接，

　　减少现场施工的工作量，也避免现场焊接带来的管道内壁焊瘤、杂质残留问题，防止杂质进入换热器壳程或者管程造成流道堵塞。设备本体的管嘴方位也做了适配性调整，进出口管嘴全部朝向管廊侧，连接管道不需要做额外的大角度转弯就能接入管廊，减少弯头用量的同时也让整个站房的管路排布更规整，后期做保温施工时也更方便，保温层的接缝位置可以统一处理，减少热量损耗。鞍式支座的位置设置也考虑了设备的热胀位移，其中一端为固定支座，另一端为滑动支座，滑动支座的底板预留了长圆孔，设备受热伸长时可以沿轴向自由滑动，避免热应力累积破坏设备结构和连接管道。
