立式支腿结构化工用滤渣过滤设备

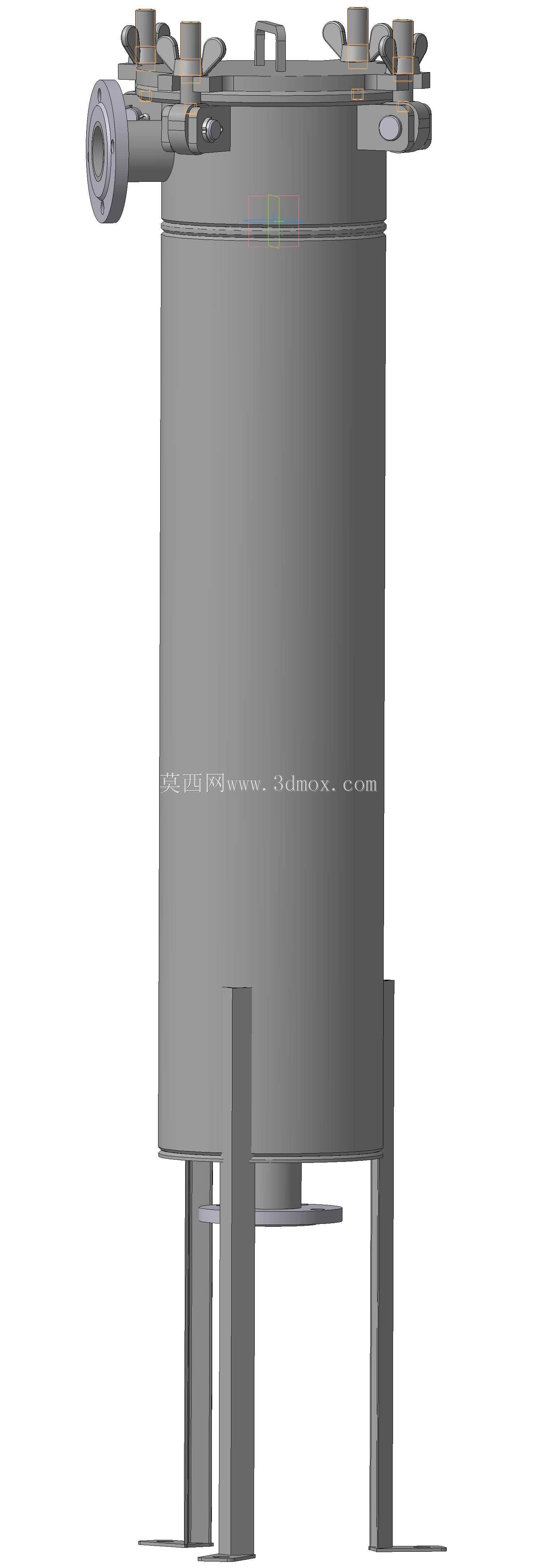

　　在精细化工、医药中间体合成、表面处理药剂生产这类对流体杂质含量有明确管控要求的生产场景里，这类立式罐体结构的过滤设备是流体输送工段的核心配套单元，通常串联在原料输送泵出口、反应釜进料端或者成品灌装前的管路中，用来拦截流体中携带的固体颗粒、反应析出结晶、原料夹带的机械杂质，避免杂质进入下游工序磨损精密泵阀、堵塞催化剂床层或者影响成品纯度。从结构设计逻辑来看，整体采用立式圆柱罐体布局，相比卧式过滤设备能在相同占地面积下提供更大的滤芯安装空间，同时利用重力作用让滤渣自然沉降在罐体下部锥段，减少滤芯表面的滤饼堆积速度，延长单次过滤的作业周期。罐体顶部采用快开式压盖结构，搭配多组周向布置的快锁压扣，不需要完全拆卸顶部螺栓就能快速开启上盖，

　　更换内部的滤清器滤芯时单人即可操作，能大幅缩短设备停机维护的时间，适配化工生产连续化作业的需求；侧部设置的切向进料接口，能让进入罐体的待过滤流体沿罐体内壁形成旋流，先通过离心作用分离大颗粒杂质，再穿过滤芯完成精滤，避免进料直接冲击滤芯造成局部堵塞或者滤芯变形。底部的出料接口设置在罐体下封头中心位置，过滤后的洁净流体能完全排空，不会在罐体内残留积液，减少换产时的物料浪费和清洗工作量。支撑结构采用三根均布的立式支腿，支腿下端带安装固定板，可通过膨胀螺栓直接固定在车间钢平台或者混凝土地面上，安装时需要保证罐体垂直度偏差不超过千分之三，避免内部滤芯倾斜导致过滤时出现偏流，影响过滤精度和滤芯使用寿命；

　　支腿的高度设计预留了底部出料管路的安装空间，可直接对接下游的输送管道或者成品储罐，不需要额外加高基础。设计建模时需要重点关注几个配合边界：顶部快开压盖和罐体上法兰的密封面要做平面度公差管控，密封槽尺寸匹配耐酸碱腐蚀的橡胶密封圈，保证带压工作时不会出现泄漏；侧部进料接口的法兰尺寸要和上游管路的压力等级匹配，通常采用1.0MPa标准法兰，适配多数化工低压流体输送工况；内部滤芯的安装定位槽要和常用的标准工业滤芯尺寸兼容，方便用户根据过滤精度需求更换不同目数的滤芯，不需要改动罐体内部结构。这类设备的实际使用中，通常会在罐体上预留压力表接口，用来监测罐体内部的压力变化，当压力差达到0.15MPa时就提示需要更换或者清洗滤芯，

　　避免压力过高损坏滤芯或者造成罐体超压。和普通的管道过滤器相比，这种罐体式结构的过滤面积更大，容渣量更高，适合处理杂质含量较高的化工流体，不需要频繁停机清理，在涂料生产、电镀液循环、化工废水预处理等场景都有广泛应用。建模过程中对支腿和罐体的连接位置做了加强筋处理，避免满液工作时支腿连接处出现应力集中，长期使用发生焊缝开裂的问题；顶部的吊环结构设计满足整台设备的吊装需求，安装时可直接通过吊环将设备吊装到安装位置，不需要额外焊接吊点。
