带操作平台及爬梯的工业催化剂回收装置

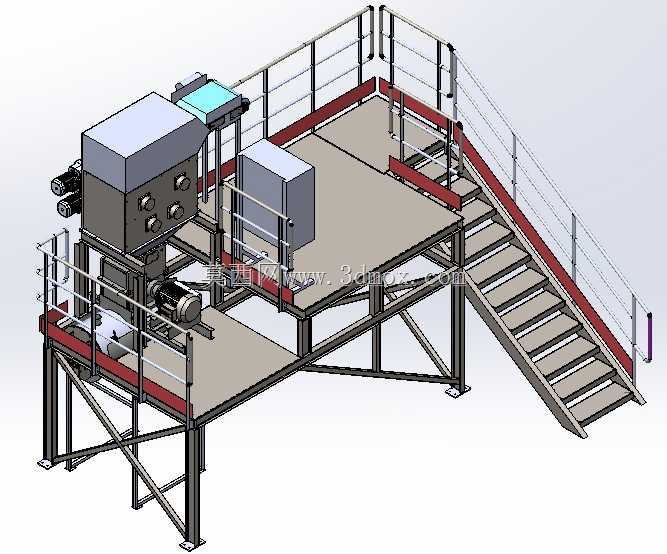

　　在石油炼化、精细化工、医药中间体生产等涉及固体催化剂使用的连续生产场景中，失活催化剂的在线或离线回收是保障物料利用率、降低危废产生量的核心环节，这套带集成操作平台与钢制爬梯的催化剂回收装置，正是针对这类工况的实体落地设计。整套设备采用架高式布置逻辑，核心处理单元被架设在离地一定高度的钢制操作平台上，平台边缘设置1.2米高的双横杆安全护栏，所有护栏立柱与平台主梁采用满焊连接，避免人员巡检、操作时发生坠落风险；配套的斜向钢制爬梯踏步采用防滑花纹钢板弯折成型，爬梯与平台的连接位置设置过渡扶手，人员携带工具上下时可全程保持手部支撑，爬梯倾斜角度控制在45度以内，符合工业操作平台的人机工程要求，降低长时间上下的体力消耗。

　　设备核心处理段集成了进料匀布、多级筛分、催化剂与反应产物分离、排料四个功能模块，进料端设置倾斜导料槽，可对接上游工艺管线排出的带催化剂物料流，导料槽内部设置匀料挡板，避免物料偏载导致筛分效率下降；筛分模块采用多层不同孔径的筛网组合，可根据催化剂颗粒粒径范围调整筛网规格，将夹杂在物料中的破碎催化剂颗粒、结焦块与可回用的完整催化剂颗粒分离，筛网采用快拆式压条固定，日常维护更换时无需拆解整体机架，单人即可在平台上完成操作。设备侧面预留了观察窗与操作手轮位置，巡检人员站在平台上即可直接观察内部物料运行状态，调整筛分振幅、进料开度等运行参数，无需攀爬至设备顶部，大幅降低日常运维的安全风险。

　　从安装边界来看，整套设备的平台支腿采用方形型钢焊接成型，支腿底部设置带地脚螺栓孔的安装底板，安装时需在地面做预埋钢板或混凝土基础，保证设备运行时的整体稳定性，避免振动导致支腿移位；设备的进料口、排料口、回用催化剂出口均预留了标准法兰连接位，可直接与上下游工艺管线对接，无需额外现场改制连接结构。平台的操作面预留了足够的人员操作空间，设备最外侧与护栏之间保留了不小于600mm的通行宽度，可满足运维人员携带扳手、检修工具绕行设备的需求，爬梯底部与地面接触位置设置防滑垫，避免人员上下时梯体打滑。

　　设计过程中充分考虑了工业现场的重载使用需求，平台主梁采用加厚型钢焊接，整体承重可满足3名运维人员同时在平台上操作、同时放置备用筛网、检修工具的载荷要求，所有钢结构表面均做了除锈后防锈漆涂装处理，可适应化工车间内存在轻微腐蚀性气体的使用环境，避免长期使用后钢结构锈蚀影响结构强度。设备的动力单元布置在平台下方的架高空间内，既节省了地面安装空间，也避免物料洒落直接堆积在动力部件上，日常清理时可直接在地面完成动力单元的表面清洁，无需登上平台。整套结构的三维建模过程中，所有焊接位置、螺栓连接位置均做了实体化处理，未采用简化的焊接符号代替实体结构，可直接用于后续的工程出图、结构受力校核，也可作为同类架高式工业处理设备的结构设计参考，调整核心处理模块后即可适配其他颗粒物料筛分、回收类工况的使用需求。
