多层中柱式螺旋楼梯结构三维设计

　　做建筑配套结构设计快十二年，经手的竖向交通构件里，螺旋楼梯一直是空间受限场景下的优先选型，这次完成的中柱式螺旋梯三维模型，完全是按照商用建筑室内安装的实际边界倒推的结构参数，没有做冗余的装饰性结构，所有特征都服务于安装落地和使用安全。

　　先从实际应用场景说，这类中柱螺旋梯最常出现在loft商住空间、小型商业网点的夹层连通、工业厂房的操作平台登高、老旧建筑的消防疏散补位场景里，核心优势就是占地投影面积极小，常规直跑梯要预留至少3.2米的水平投影长度，同层高的中柱螺旋梯只需要直径2.2米到2.8米的圆形安装区域，能把有限的平面空间让给核心功能区，这也是很多空间紧凑的项目优先选这类梯型的核心原因。

　　实际使用层面，这个模型的踏步参数是按照民用建筑通行要求设定的，踏步靠近中柱侧的有效宽度不小于150mm，外侧通行区域宽度控制在280mm到320mm之间，完全满足单人日常通行的步幅需求，不会出现踩空、卡脚的问题。护栏部分做了双横杆加竖向立杆的结构，立杆间距严格控制在110mm以内，防止儿童攀爬坠落，扶手高度从踏步前缘量起保持在900mm，转弯处没有突出的尖锐结构，通行时扶握的连贯性不受螺旋曲率影响。

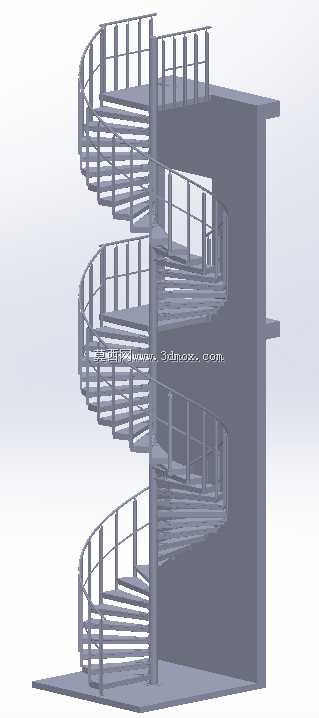

　　设计思路上没有追求花哨的悬浮效果，而是优先考虑结构的易加工性和安装便捷性，整体以中心承重柱为核心受力构件，所有踏步板通过焊接或者螺栓连接固定在中柱的预制定位盘上，不需要额外设置侧边承重梁，既减少了材料用量，也降低了现场安装的对位难度。建模的时候特意把踏步的扭转角度做了均匀排布，整梯旋转两圈半连通三个标准层高，每一级踏步的升差控制在180mm以内，连续爬楼的疲劳度比陡倾角的直爬梯低很多。

　　安装边界这块，模型里预留了上下端的连接接口，底部中柱需要和地面预埋的钢板做焊接固定，顶部和上层结构的梁底做铰接连接，不需要破坏大面积的地面铺装，安装时只需要提前在地面标定中柱的圆心位置，就能依次拼接踏步和护栏组件，单组三人安装班组一天就能完成整梯的组装，不需要大型吊装设备，适合在已经完成装修的空间里做二次加装。

　　结构细节上，踏步板做了2mm的边缘翻边，既提升了薄板的结构刚度，也能防止踏步表面积水或者积灰时滑落，护栏的竖向立杆和踏步板的连接点做了隐藏式处理，没有突出的螺栓头，避免通行时勾挂衣物。中柱选用无缝钢管材质，壁厚按照三层通行的动载荷计算取值，完全满足日常使用的承重要求，即使是搬运小型家具、设备上下楼，也不会出现结构晃动的问题。

　　建模过程中特意把所有配合面的公差做了预留，踏步和中柱连接的定位孔间隙控制在0.5mm以内，现场安装时不需要二次扩孔就能直接对位，护栏的横杆做了随曲率的弯弧处理，和立杆连接时不需要现场冷弯，所有构件都可以在工厂预制完成后运到现场组装，大幅减少现场施工的噪音和建筑垃圾。另外模型里也考虑了后期维护的需求，所有连接螺栓都采用标准件，损坏后可以直接替换，不需要定制特殊配件，整梯的维护成本比定制化的艺术螺旋梯低六成以上。

　　从结构受力的角度验证过，中柱作为核心竖向承重构件，承受所有踏步传递的竖向载荷和水平侧向力，踏步板采用悬臂受力结构，外侧端通过护栏横杆形成整体的环形约束，不会出现单块踏步悬臂端下挠的问题，即使在最外侧踏步施加1kN的集中载荷，踏步的变形量也控制在2mm以内，完全满足结构安全的规范要求。另外整梯的水平投影没有超出预设的圆形安装边界，安装后不会遮挡周边的门窗或者管线接口，和周边建筑构件的最小间隙保持在50mm以上，避免热胀冷缩产生的挤压异响。
