L型带护栏工业操作站台结构设计

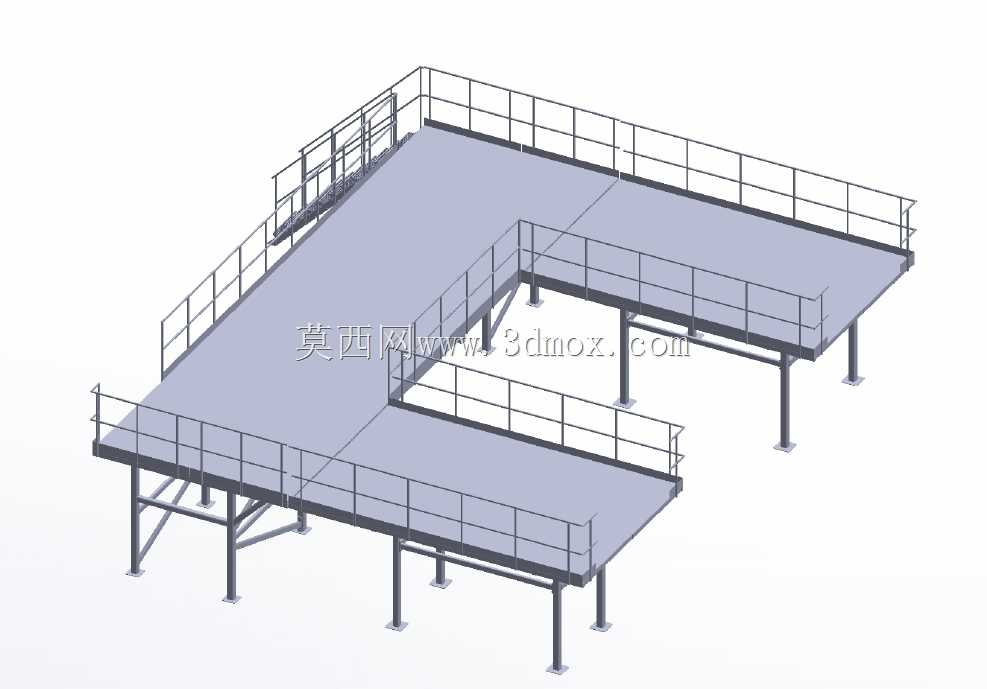

　　这款L型钢结构操作站台，主要面向车间内跨工位作业、设备旁登高操作、生产线旁物料中转暂存这类场景设计，区别于常规矩形直台，L型的布局可以完美贴合厂房内立柱、墙角或者大型设备的边角区域，最大化利用车间内的零散闲置空间，避免常规直台占用主通道、影响物流动线的问题。从结构设计逻辑来看，整个站台采用模块化分段拼接思路，平台主体分为三个矩形段拼接成L形态，每段平台下方都设置独立的H型钢支撑立柱，立柱底部带方形安装底板，底板上预留膨胀螺栓安装孔，安装时可直接通过膨胀螺栓固定在硬化混凝土地面上，不需要额外做预埋基础，适配大多数现有厂房的地面条件，安装边界可以根据现场实际的边角尺寸做小幅调整，单段平台的长度可根据现场需求裁切，适配不同的转角空间。

　　平台的台面采用花纹钢板铺设，表面的凸起花纹可以有效避免作业人员站立时滑倒，即使台面沾有机油、切削液或者车间内的浮尘，也能保持足够的摩擦系数，保障作业安全。台面边缘全部设置1.2米高的标准化工业护栏，护栏采用圆管焊接成型，分为上下两道横杆，中间设置竖向挡杆，挡杆间距控制在100mm以内，防止作业人员或者小型工具从护栏间隙坠落，护栏底部设置100mm高的踢脚板，避免台面上的扳手、螺丝等小型零件掉落砸伤下方通行人员。在站台的其中一个侧边设置了斜梯踏步，踏步采用防滑花纹钢板折弯成型，每级踏步的高度控制在180mm，宽度250mm，符合人体工程学的登高步距，长时间上下通行也不容易产生疲劳，斜梯两侧同样设置与平台同高度的护栏，上下端与平台护栏、

　　地面固定件做刚性连接，整体晃动量控制在安全范围内。支撑立柱之间设置了横向和斜向的加强撑，采用角钢焊接连接，把所有独立的支撑立柱连成一个整体框架，大幅提升整个站台的结构刚性，当台面上同时站立3-4名作业人员、或者放置总重量不超过1吨的工具物料时，台面的最大挠度控制在1/500以内，不会出现明显的下沉或者晃动，满足常规工业作业的载荷要求。设计过程中特意规避了常规站台的直角突出问题，L型的转角处做了圆弧过渡处理，避免人员通行时磕碰受伤，同时所有的焊接位置都做了打磨去毛刺处理，表面喷涂防锈底漆加中灰色面漆，适配大多数车间的整体视觉风格，同时具备较好的防锈耐脏能力，日常只需要简单擦拭即可清理表面的油污灰尘。这类站台在实际应用中，

　　除了作为人员登高操作的站立平台，还可以在台面上放置小型工具柜、待装配的零部件，作为生产线旁的临时中转台使用，L型的布局可以同时覆盖两个相邻方向的设备操作位，比如在两台呈90度布置的大型加工设备中间安装该站台，作业人员站在台面上就可以同时完成两台设备的操作、工件上下料、日常检修维护工作，不需要在两个独立的直台之间来回移动，有效提升作业效率。安装时需要注意，站台的台面高度统一设置为1.2米，刚好适配大多数大型工业设备的操作窗口高度，作业人员站立在台面上时，手臂可以自然伸到设备的操作位置，不需要弯腰或者踮脚，降低长时间作业的疲劳感，支撑立柱的安装位置需要避开地面的电缆沟、排水沟等设施，底板与地面之间如果存在间隙，可以采用薄钢板垫实后再锁紧膨胀螺栓，保证所有立柱均匀受力，避免出现局部受力过大导致的立柱变形问题。护栏的所有连接位置都采用满焊处理，不采用螺栓拼接的护栏结构，避免长期使用后螺栓松动导致护栏脱落，踢脚板与台面之间采用段焊连接，每段焊缝长度不小于30mm，间距不大于150mm，保证踢脚板不会因为碰撞出现变形脱落。
