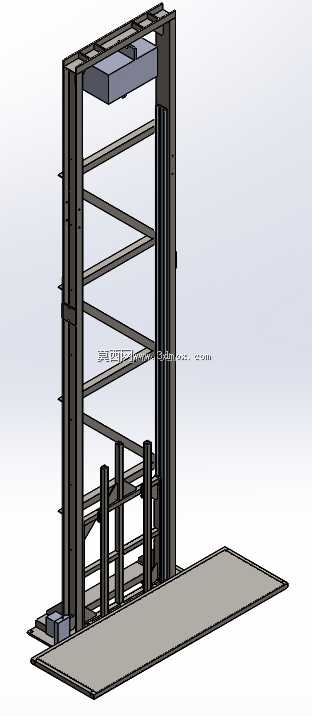

0.5吨载重导轨式垂直升降作业平台结构

　　这款0.5吨载重的垂直升降作业平台，核心适配车间内固定点位的楼层间物料转运场景，常见于轻工制造车间、仓储库房、小型加工厂区的两层或三层作业面之间，替代传统人工爬梯搬运、叉车跨层转运的低效模式，尤其适合层高在4米以内、日常转运载荷不超过500kg的作业场景，比如生产线上成品件从装配层到仓储层的转运，或是原料从地面库房到加工工位的垂直输送，不需要额外开挖较深的底坑，对安装场地的土建要求较低，适合现有厂房的后期改造加装。

　　从结构设计逻辑来看，整套设备采用双立柱导轨导向的框架式结构，两侧的竖向立柱采用型钢拼接焊接成型，作为整个升降过程的承载导向基准，立柱内侧安装配套的导向滑槽，与载货平台侧方的导向滑块配合，将升降过程中的偏载载荷直接传递到两侧立柱框架上，避免升降驱动部件承受额外的侧向力。载货平台采用型钢焊接的框架式台面，台面铺设有防滑花纹钢板，边缘设置有可拆卸的防护挡边，防止转运过程中物料从平台边缘滑落，平台底部的支撑框架做了加强筋排布，针对0.5吨的额定载重，在受力集中的驱动连接点、导向滑块安装点都做了局部加厚处理，避免长期载荷作用下出现结构变形。

　　驱动部分的布置参考了常规导轨式升降机的成熟方案，将驱动单元安装在立柱框架的顶部位置，既节省了底部安装空间，也方便后期的维护检修，配套的传动组件配合防坠安全机构，当升降过程中出现传动失效的极端情况时，防坠机构会瞬间卡入立柱上的定位齿槽，将平台锁止在当前位置，避免坠落风险。设备的底部安装底座采用整块钢板与地脚螺栓固定的方式，安装时只需要将地面做简单的硬化找平，不需要预留深度超过150mm的底坑，对于地面层高有限、无法做深基坑改造的老旧厂房非常友好，顶部的框架横梁直接与两侧立柱刚性连接，形成稳定的门型受力结构，不需要额外与建筑墙体做刚性连接，降低了对建筑结构的载荷要求。

　　从安装边界尺寸来看，整套设备的占地宽度根据载货平台的尺寸适配，常规配置下载货平台的宽度适配1.2米标准托盘的转运需求，深度方向预留足够的人员操作站位空间，设备安装完成后，两侧立柱外边缘与周边墙体或设备的预留间隙不小于100mm，方便后期对导向部件、传动部件做日常润滑和检修，平台的升降行程可以根据现场实际层高做定制调整，最高停靠位置与上层作业面的高度差控制在±5mm以内，满足手推车、小型周转车直接上下平台的通行需求。

　　在实际使用场景中，这款升降平台不需要配备专门的操作人员，车间内的作业人员经过简单培训即可操作，平台的控制按钮设置在各层停靠点位的立柱旁，同时平台台面上也设置有操作按钮，方便平台上的人员控制升降动作，整套结构的设计冗余量控制在1.5倍额定载荷以上，日常使用中除了定期对导向滑块、传动部件做润滑保养，不需要频繁更换易损件，维护成本较低。不同于大型货运电梯的复杂报检流程，这类固定导轨式升降平台属于厂区内专用的作业设备，安装流程简单，投产周期短，对于日转运频次不高、单批次转运重量不大的厂区来说，投入成本远低于常规货梯，同时能覆盖绝大多数的垂直物料转运需求。设计过程中特意将所有的传动部件、线缆都布置在立柱的内侧空腔内，既避免了车间内的粉尘、杂物附着在传动部件上影响使用寿命，也让设备整体外观更整洁，避免外露的传动部件对周边作业人员造成磕碰风险，平台的停靠定位精度经过结构优化，配合导向部件的间隙调整，停靠时的晃动量控制在极小范围内，转运易碎类工件时也不会出现较大的颠簸。
