紧凑型油浸式配电变压器结构设计

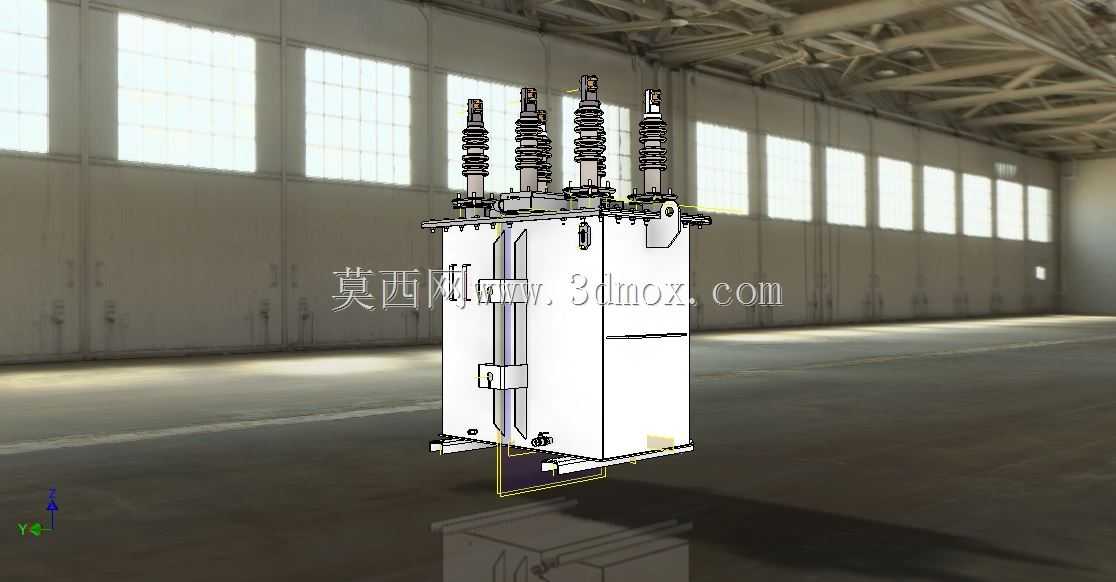

　　在城乡10kV配电网络、工矿企业内部供电系统以及小型分布式光伏并网场景中，这类紧凑型油浸式变压器是电能电压转换的核心设备，承担着将高压输电侧电压降至用户侧可用低压等级的关键作用，相比同容量常规型号，其紧凑化的结构设计能够大幅缩减占地空间，适配用地紧张的城区柱上安装、户外箱式变电站集成、厂区边角配电点布置等多种受限安装场景。从结构设计逻辑来看，该设备的整体布局围绕绝缘散热与安装便捷性两个核心需求展开，顶部的四个高压套管采用错落排布方式，既保证了相间绝缘爬距满足高压电气安全规范要求，又避免了横向尺寸的冗余扩张，套管底部与油箱顶盖的密封结构采用多层耐油橡胶圈配合压接法兰设计，能够长期耐受户外温差变化带来的结构形变，杜绝渗漏油隐患。

　　油箱本体采用波纹式散热壁结构，没有额外外挂的散热片组，依靠波纹壁的弹性形变补偿变压器油随温度变化产生的体积膨胀，省去了传统储油柜的配置，这也是其整体结构紧凑的核心设计点，油箱侧壁预留的接地端子、油位观察窗、放油阀接口均采用内嵌式布置，不会额外增加设备的外轮廓尺寸，同时避免运输、安装过程中突出部件被磕碰损坏。设备底部的安装支架采用槽钢焊接成型，支架上的长圆孔安装位能够适配不同间距的安装基础预埋螺栓，无需现场二次打孔调整，安装时仅需将设备吊装至基础台架上，穿入螺栓紧固后即可完成主体固定，后续接线作业仅需在顶部套管区域完成高压引线连接、低压侧出线端子接线即可，整体安装流程较常规带储油柜的变压器缩减近三分之一的作业时长。

　　从实际运行的功能特性来看，油箱内部的铁芯采用高导磁硅钢片叠压结构，叠片接缝处采用阶梯式交错排布，能够有效降低空载运行时的铁损与噪音，绕组采用多层圆筒式结构，层间设置绝缘油道，保证运行时绕组产生的热量能够快速通过变压器油传导至油箱壁散出，在额定负载运行状态下，顶层油温升能够控制在国标允许的限值以内，保障设备长期稳定运行。设计过程中对安装边界的考量十分细致，设备的整体外轮廓在满足内部绝缘距离、散热空间要求的前提下做到了最小化，顶部套管的高度、接线端子的朝向均经过优化，既保证带电部分与接地构件的安全距离，又不会出现接线时操作空间不足的问题，油箱侧壁的吊耳位置经过重心校核，吊装时设备能够保持水平状态，不会出现倾斜导致内部构件移位的情况。

　　针对户外运行的工况，设备外表面采用多层防腐喷涂工艺，底层做磷化防锈处理，中间层为耐候性环氧底漆，表层喷涂防紫外线的面漆，能够长期耐受日晒雨淋、工业腐蚀气体等恶劣环境，不会出现漆面脱落、壳体锈蚀的问题。在设备选型适配阶段，这类紧凑型变压器尤其适合对占地尺寸有严格要求的场景，比如老城区配电改造时原有台架尺寸无法扩容、商业综合体地下配电房层高与面积受限、工业园区内部靠近负荷中心的分散布置点等，其紧凑的结构不会给现场安装带来额外的土建改造成本，同时核心的电气性能与常规同容量变压器保持一致，不会因为结构压缩而牺牲运行可靠性。建模过程中对所有配合面的公差、密封结构的压缩量、安装孔位的位置度都做了精准还原，能够直接用于安装模拟、干涉检查、配电方案布局验证等工作，结构设计人员可以基于该模型快速调整参数适配不同容量等级的同类型产品开发，也可以为现场施工人员提供直观的结构参考，提前预判安装过程中可能出现的管线干涉、操作空间不足等问题。
