带检测工位的工业皮带输送装置结构设计

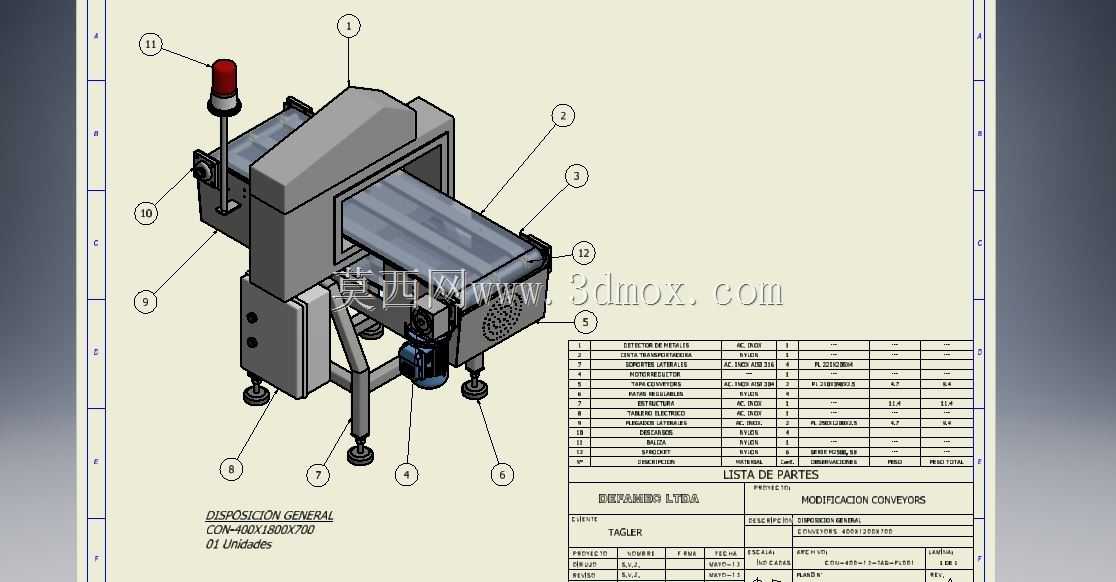

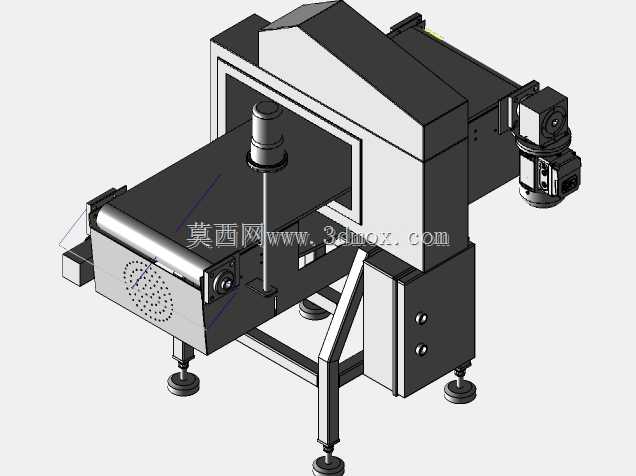

　　这款带检测工位的皮带输送装置，主要面向生产制程中需要同步完成物料输送与在线检测的作业场景，常见于食品加工、电子元器件组装、日化产品包装等产线环节，用来衔接前后段工序，替代人工完成工件的平稳转运，同时预留检测安装位可集成金属检测、外观视觉识别、重量复检等功能模块，避免工件在不同设备间反复转运带来的定位偏差与磕碰损伤。从结构布局来看，设备采用一体式焊接机架作为承载主体，机架底部配置可调式脚杯，可在安装时根据地面平整度调整整体水平度，抵消地面沉降或铺装误差带来的机身倾斜问题，保证皮带运行时不会出现跑偏、撒料的情况；机架上部的护罩结构采用折弯钣金成型，将驱动辊、张紧机构、传动组件都包覆在内部，既可以避免生产过程中粉尘、

　　碎屑落入传动部位造成卡滞，也能防止操作人员误触运动部件引发安全事故，护罩侧面预留的检修口可快速打开，日常维护时不需要拆解整体护罩就能完成张紧度调整、辊筒清洁等操作。设备的输送面采用平皮带作为承载介质，皮带表面做了防滑哑光处理，针对不同输送物料的特性，也可更换为防滑纹皮带、食品级PU皮带或者防静电皮带，适配不同行业的生产要求；驱动端采用减速电机直连主动辊的传动方式，相比链传动结构运行噪音更低，传动效率更高，同时减少了链条润滑、张紧维护的工作量，电机安装位置设置在机架侧下方，不占用上部输送空间，也方便后期检修更换。装置进料端和出料端都做了过渡倒角处理，和前后段设备衔接时不会出现台阶落差，避免小型工件在转接位置卡滞；

　　机架一侧安装的三色警示灯，可对接检测模块的信号输出，当检测到不合格品时触发灯光警示，配合产线的剔除机构就能完成不合格品的自动分拣，不需要人工值守排查。从安装边界来看，设备整体宽度控制在六百毫米范围内，长度可根据产线布局需求做模块化拓展，标准段长度为一千八百毫米，输送面高度可在七百五十毫米到九百毫米之间调整，适配不同高度的前后段设备对接需求，不需要额外制作转接台架；设备的电气走线全部内置在机架的型材槽内，外部没有明露的线缆，既避免生产过程中物料剐蹭线缆造成破损，也让整体外观更加整洁，适配洁净车间的布线要求。在设计细节上，皮带的张紧机构采用两侧同步调节的螺杆结构，调整时只需要转动两侧的调节螺母就能同步移动从动辊的位置，

　　保证辊筒轴线和皮带运行方向始终垂直，避免单边张紧导致的皮带跑偏、边缘磨损问题；所有和皮带接触的辊筒都做了动平衡处理，运行时转速稳定不会出现跳动，保证输送面的平整度，对于需要在输送过程中完成视觉检测、喷码作业的场景，平稳的输送面可以保证检测精度和喷码位置的一致性。机架支腿采用方管焊接结构，整体刚性充足，满负载运行时不会出现明显晃动，支腿上预留的安装孔位可根据需求加装侧边导条、工件定位挡块、扫码枪安装支架等附件，不需要额外在机架上钻孔焊接，方便用户根据自身产线需求做二次改造。设备的报警灯安装位置高于护罩顶部三百毫米，在车间环境下各个角度都能清晰看到警示状态，操作人员不需要靠近设备就能判断设备运行是否正常；护罩内部预留了检测模块的安装空间，用户可根据自身检测需求加装对应的检测探头，不需要额外改动机架结构，缩短了设备改造的周期。
