油浸式300kVA配电变压器结构设计

　　在城乡10kV配电网、中小型工业厂区供电、商业综合体配电、农村电网升级改造场景中，300kVA容量的油浸式配电变压器是应用占比极高的核心变压设备，承担着将10kV高压输配电电压转换为380/220V低压民用、工业用电电压的核心功能，直接对接终端用电负荷，其运行稳定性直接决定供电片区的用电可靠性。这类设备的设计首先要匹配户外露天安装的使用环境，整体采用密封式油箱结构，油箱外壳采用波纹散热片结构，既可以容纳变压器绝缘冷却油，为内部铁芯、绕组提供绝缘防护，同时波纹片的弹性形变结构可以补偿绝缘油随温度变化产生的体积胀缩，避免油箱内部出现过大压力差，减少密封渗漏的概率，无需额外配置储油柜也能满足全密封运行要求，降低日常运维的工作量。

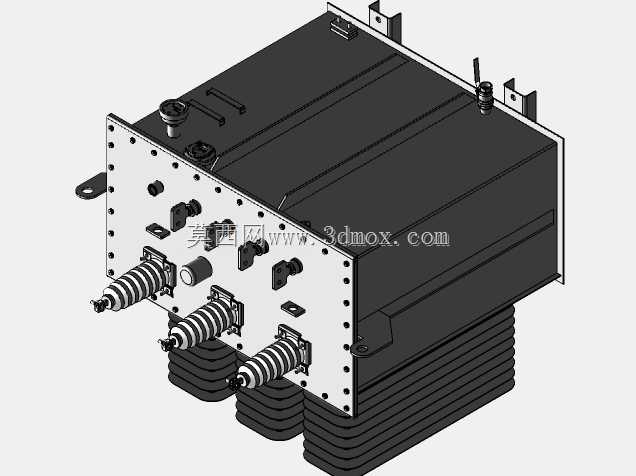

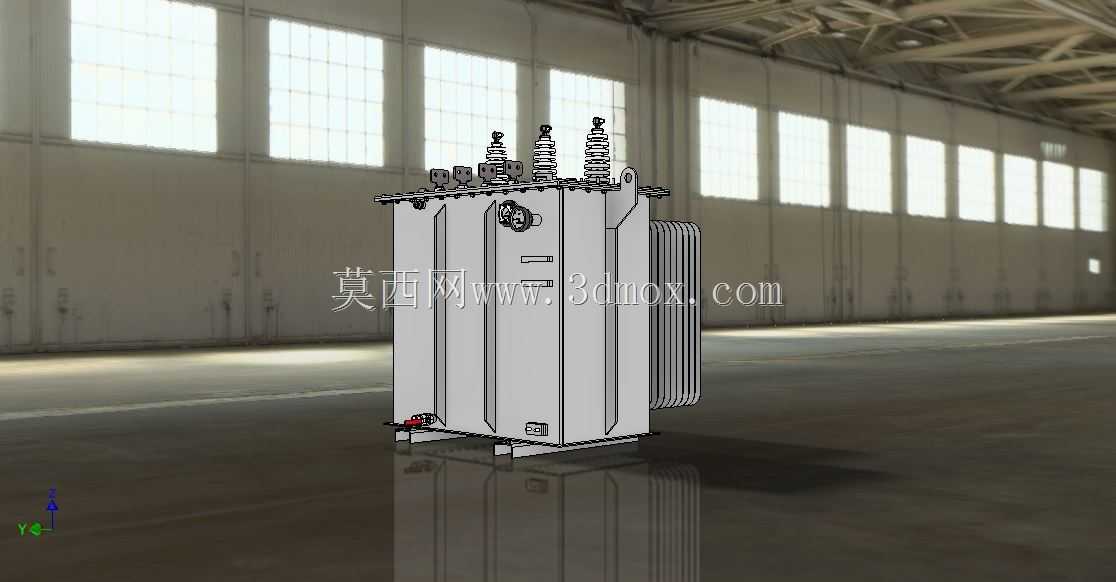

　　从结构设计逻辑来看，建模过程中优先还原了设备的核心功能部件布局：油箱顶部的高低压套管采用分层排布设计，高压套管间距满足10kV电压等级的电气安全净距要求，避免相间放电风险，低压套管靠近出线侧排布，缩短低压侧大电流引出路径，降低线路损耗；顶部同时配置了压力释放阀、油位观测装置、分接开关操作机构，分接开关可在断电状态下调整高压绕组匝数，实现±5%范围的输出电压调整，适配电网电压的小幅波动，保障低压侧输出电压稳定在合格区间。油箱侧面的散热片采用等间距平行排布，散热面积经过热负荷计算匹配300kVA容量的满载损耗发热量，保证变压器在额定负载下长期运行时，顶层油温升不超过国标限定值，延缓绝缘油和绕组绝缘层的老化速度，提升设备整体使用寿命。

　　油箱底部设计有专用安装底座，底座的安装孔位间距、开孔尺寸完全匹配常规户外变压器台架、混凝土基础的安装标准，安装时可直接通过螺栓固定在预制基础上，无需额外加工适配连接件；底座同时预留了接地端子安装位、放油阀操作空间，放油阀位置低于油箱内部最低点，方便运维过程中取样检测绝缘油性能、或者检修时排空油箱内的绝缘油。建模过程中对细节结构的还原充分考虑了实际工程需求：高低压套管的接线端子采用标准铜排结构尺寸，可直接匹配常规规格的设备线夹，现场安装时无需二次加工端子；油箱侧壁的吊攀结构位置经过重心核算，吊装时可以保证设备整体平衡，避免吊装过程中出现倾斜磕碰，吊攀的承重能力满足整体设备总重量的吊装安全系数要求；油箱表面的散热片边缘做了圆弧过渡处理，

　　避免安装运维过程中划伤作业人员。这类容量的油浸式变压器，整体外形尺寸控制兼顾了运输与安装的便利性，宽度方向适配常规乡村道路的运输限宽要求，高度方向满足台架安装的对地安全距离要求，既可以安装在户外柱上台架，也可以落地安装在厂区、小区的户外配电点位，适配多种安装场景。从功能特性来看，全密封的结构设计让设备可以适应户外高温、高湿、多粉尘的运行环境，绝缘油完全隔绝外界空气、水分的侵入，避免内部绕组受潮氧化，相比敞开式变压器大幅延长了绝缘维护周期，正常运行状态下仅需定期检测油温、油位，无需频繁进行绝缘油过滤更换作业，非常适合点位分散、运维人员不足的城乡配电网使用。建模时对内部结构的简化也遵循了工程建模的实用原则，外部可见的安装接口、操作部件、外形尺寸完全按照实物1:1还原，可直接用于配电工程的场地布置模拟、安装施工交底、运维培训课件制作，内部铁芯、绕组结构做了适度简化，在保证外部装配尺寸准确的前提下降低模型复杂度，方便在配电系统整体建模时调用，不会占用过多的模型运行资源。
